Η LiuGao ηγείται με υπερηφάνεια ως αποκλειστικός κατασκευαστής αυτόματων διακοπτών κενού εξωτερικού χώρου. Ο διακόπτης κενού υψηλής τάσης τύπου 11KV VK, ο ακρογωνιαίος λίθος του εξοπλισμού διανομής ηλεκτρικής ενέργειας σε εξωτερικούς χώρους, έχει σχεδιαστεί για ονομαστική τάση 12 kV και τριφασικό AC που λειτουργεί στα 50 Hz. Αυτός ο διακόπτης κυκλώματος, που αναπτύσσεται κυρίως σε διάφορες ρυθμίσεις, όπως αγροτικά δίκτυα ηλεκτρικής ενέργειας, αστικά δίκτυα ηλεκτρικής ενέργειας, σιδηρόδρομοι, ορυχεία, λιμάνια και άλλα συστήματα διανομής ισχύος, διαδραματίζει κρίσιμο ρόλο στις εξωτερικές εναέριες γραμμές. Σχεδιασμένος με ακρίβεια για τη διακοπή και το κλείσιμο των ρευμάτων φορτίου, την ανταπόκριση σε ρεύματα υπερφόρτωσης και τη διαχείριση των ρευμάτων βραχυκυκλώματος εντός του συστήματος ισχύος, ο διακόπτης κυκλώματος ZW10-12F χρησιμεύει ως ζωτικό εξάρτημα για την εναλλαγή και την προστασία του ηλεκτρικού δικτύου. Ο στιβαρός σχεδιασμός και η συμβατότητά του σε εξωτερικούς χώρους το καθιστούν κατάλληλο για ποικίλες εφαρμογές, εξασφαλίζοντας αξιόπιστη απόδοση σε διαφορετικές περιβαλλοντικές συνθήκες. Επιλέξτε LiuGao για καινοτομίες αιχμής που επαναπροσδιορίζουν τα σημεία αναφοράς των αυτόματων διακοπτών κενού εξωτερικού χώρου.

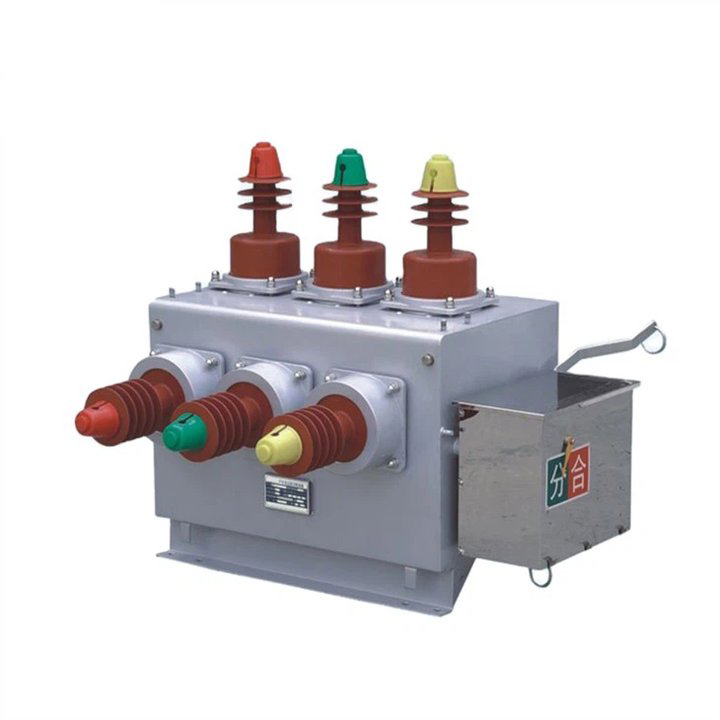

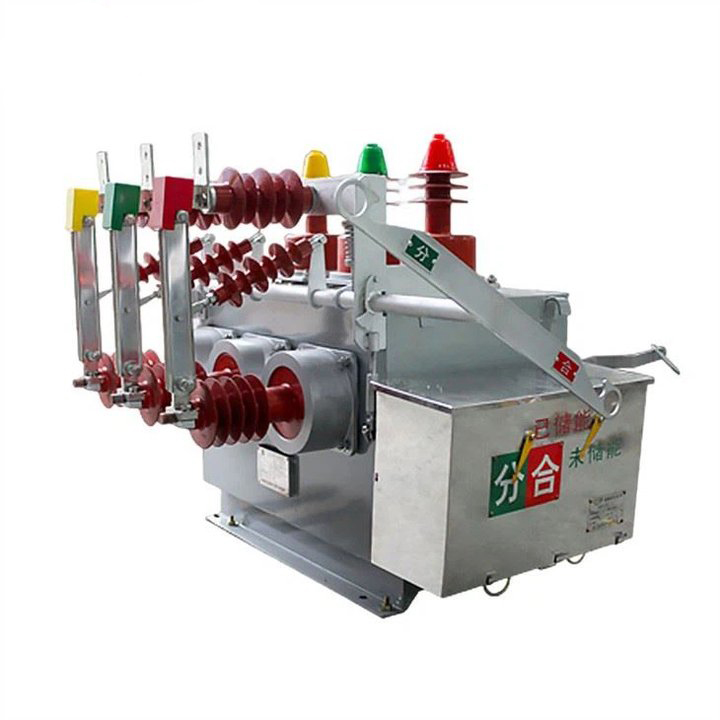

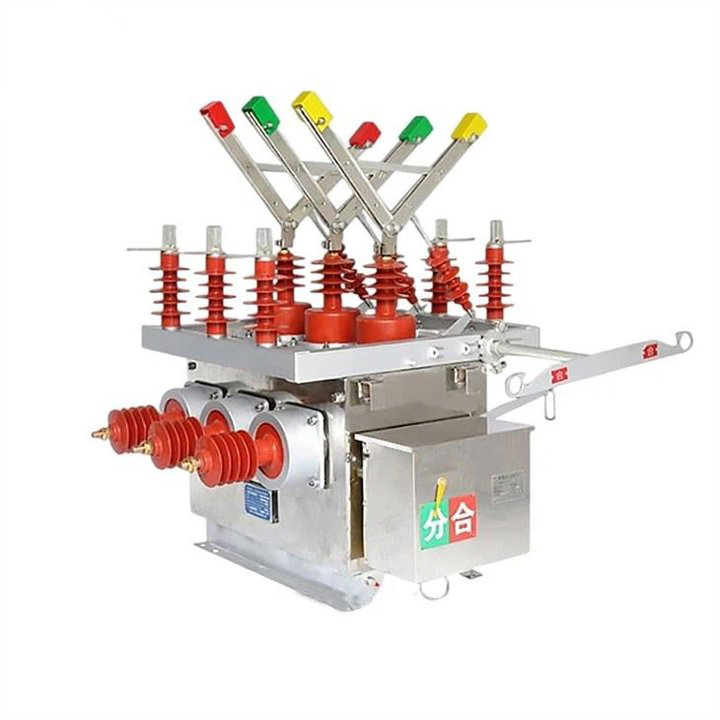

Η Liugao είναι ένας προμηθευτής διακόπτη κενού υψηλής τάσης τύπου 11KV VK. Ο διακόπτης κενού κενού εξωτερικού χώρου HV ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) είναι ένας εξωτερικός εξοπλισμός διανομής ισχύος που έχει σχεδιαστεί για ονομαστική τάση -12kV και φάση AC 50Hz. Βρίσκει εφαρμογές σε αγροτικά δίκτυα ηλεκτρικής ενέργειας, αστικά δίκτυα ηλεκτρικής ενέργειας, σιδηροδρόμους, ορυχεία, λιμάνια και άλλα συστήματα διανομής ηλεκτρικής ενέργειας. Ειδικά σχεδιασμένο για υπαίθριες εναέριες γραμμές, χειρίζεται αποτελεσματικά εργασίες όπως διακοπή και κλείσιμο ρευμάτων φορτίου, ρεύματα υπερφόρτωσης και ρεύματα βραχυκυκλώματος στο σύστημα ισχύος, ενώ παράλληλα διασφαλίζει την προστασία και τη μεταγωγή του ηλεκτρικού δικτύου.
Ο διακόπτης κενού HV εξωτερικού χώρου ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) χρησιμοποιεί εσωτερικά ειδικά μέτρα κατά της συμπύκνωσης, εξασφαλίζοντας βέλτιστη μόνωση μέσα στο κουτί. Η μέθοδος μετάδοσης ενσωματώνει πατενταρισμένη τεχνολογία, προσφέροντας εύκολη εγκατάσταση και αξιόπιστη λειτουργία για την αποφυγή προβλημάτων απόδοσης του διακόπτη κυκλώματος που προκαλούνται από μηχανικές βλάβες. Αυτός ο διακόπτης λειτουργεί χωρίς να χρειάζεται λάδι ή αέριο, με αποτέλεσμα ένα συμπαγές και ελαφρύ σχεδιασμό. Με προστασία CT, δέχεται μεγάλα ρεύματα διακλάδωσης, ελαχιστοποιώντας τη ρύπανση και εξαλείφοντας την ανάγκη συντήρησης. Η λειτουργία ελέγχου μπορεί να είναι ηλεκτρική ή χειροκίνητη, παρέχοντας ευελιξία στη λειτουργία και τη συντήρηση.
Συνοπτικά, ο διακόπτης κενού HV εξωτερικού χώρου ZW10-12 ξεχωρίζει για τη στιβαρή σχεδίασή του, την αποτελεσματική απόδοση και την προσαρμοστικότητά του σε διάφορα σενάρια διανομής ρεύματος σε εξωτερικούς χώρους.
Τρόπος τοποθέτησης: πλευρική, μεσαία
Θερμοκρασία αέρα περιβάλλοντος: ανώτερο όριο +40C, κάτω όριο -30C; ;
Υψόμετρο: ≤2000m (εάν το υψόμετρο πρέπει να αυξηθεί, το ονομαστικό επίπεδο μόνωσης θα πρέπει να αυξηθεί ανάλογα).
Πίεση ανέμου: όχι περισσότερο από 700Pa (ισοδύναμο με ταχύτητα ανέμου 34 m/s).
Πλάτος: ένταση σεισμού 8 μοίρες;
Επίπεδο μόλυνσης: Κατηγορία I;
Μέγιστη ημερήσια διαφορά θερμοκρασίας: όχι μεγαλύτερη από 25C.
Μοντέλο | ZW10-12, ZW10-12F, ZW10-12G | ||||||
Αριθμός | Παράμετρος | Μονάδα | αξία | ||||
1 | Μετρημένη ηλεκτρική τάση | kV | 12 | ||||
2 | Ονομαστικό ρεύμα | A | 630 | ||||
3 | Ονομαστική συχνότητα | Hz | 50 | ||||
4 | Τάση αντοχής συχνότητας ισχύος | kV | 42/48 | ||||
5 | Τάση παλμού κεραυνού (τιμή αιχμής) | kV | 75/85 | ||||
6 | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | kA | 16 | 20 | 25 | ||
7 | Ονομαστικό ρεύμα βραχυκυκλώματος (τιμή αιχμής) | kA | 40 | 50 | 50 | ||
8 | Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας | kA | 16 | 20 | 25 | ||
9 | Ονομαστικό ρεύμα αντοχής κορυφής | kA | 40 | 50 | 50 | ||
10 | Ονομαστική διάρκεια βραχυκυκλώματος | S | 4 | ||||
Il | Ονομαστική Ακολουθία Λειτουργίας | Πόντοι-0,3s-Συνδυαστικοί πόντοι- 180s-Συνδυαστικοί πόντοι | |||||
12 | Ονομαστικοί χρόνοι διακοπής ρεύματος βραχυκυκλώματος | Δεύτερης διαλογής | 30 | ||||
13 | Μηχανική ζωή | Δεύτερης διαλογής | 10000 | ||||
14 | Η κινούμενη επαφή επιτρέπει το συσσωρευμένο πάχος φθοράς | mm | 3 | ||||
15 | Ονομαστική τάση λειτουργίας με μηχανισμό λειτουργίας ελατηρίου τύπου CT | πηνίο κλεισίματος | V | DC ή AC 220V | |||
Πηνίο ανοίγματος | |||||||
16 | Ονομαστικό ρεύμα λειτουργίας πηνίου διακοπής υπερέντασης | A | 5 | ||||
17 | βάρος | Κιλό | 150 |
