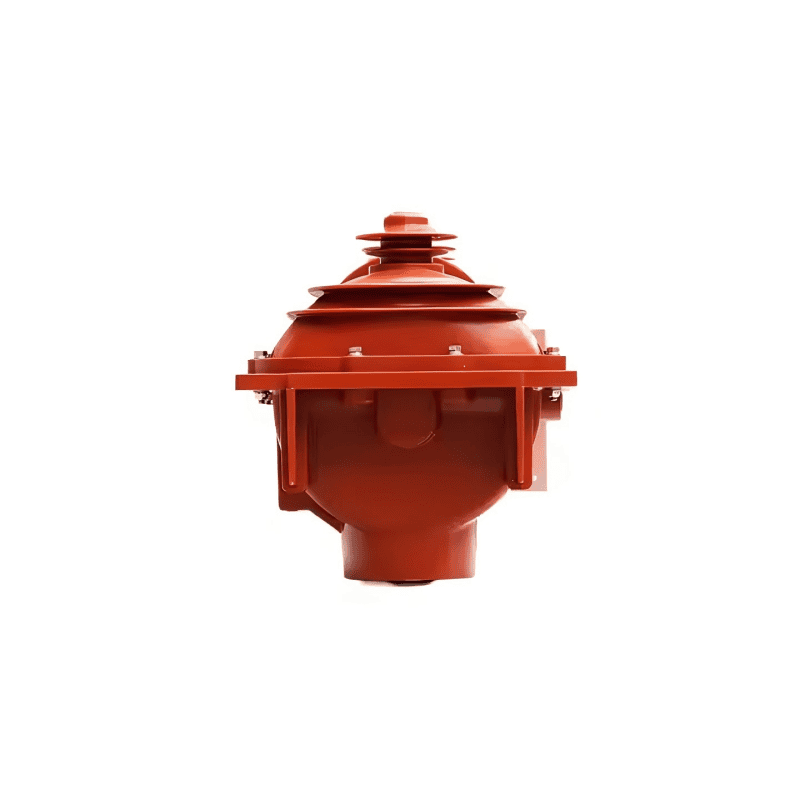

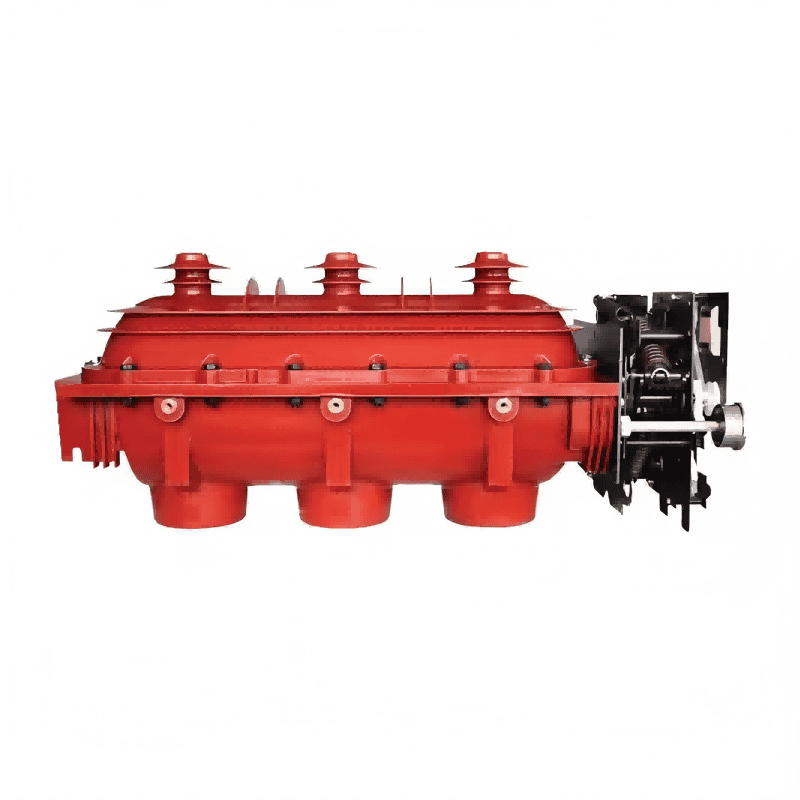

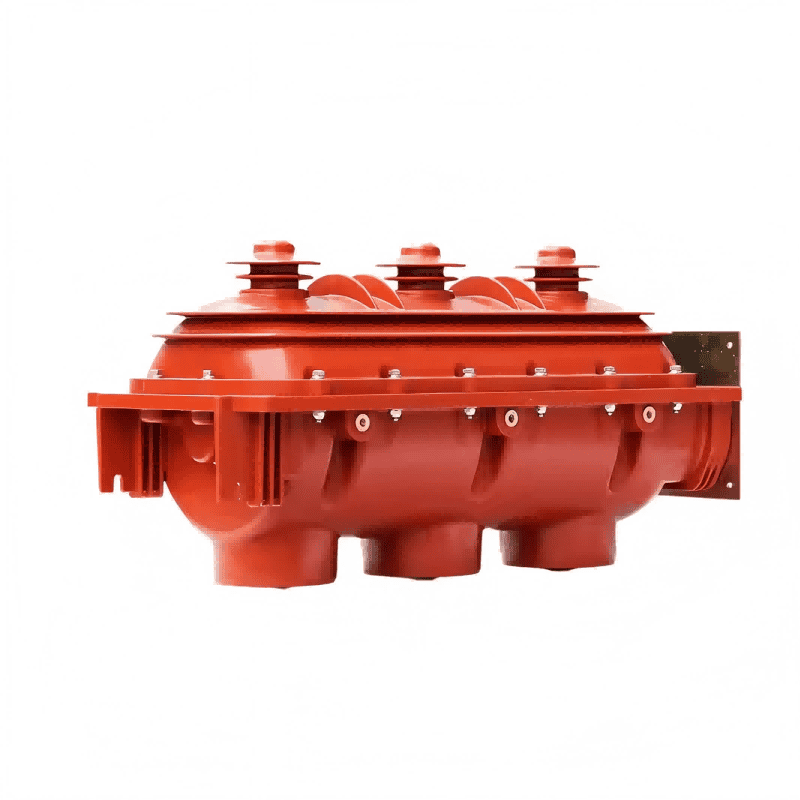

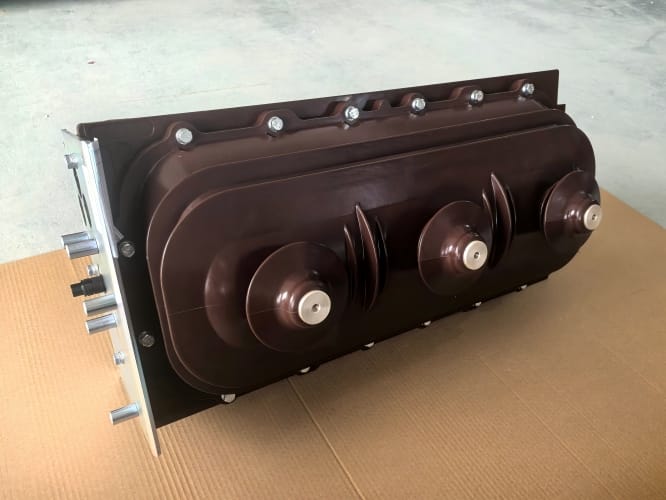

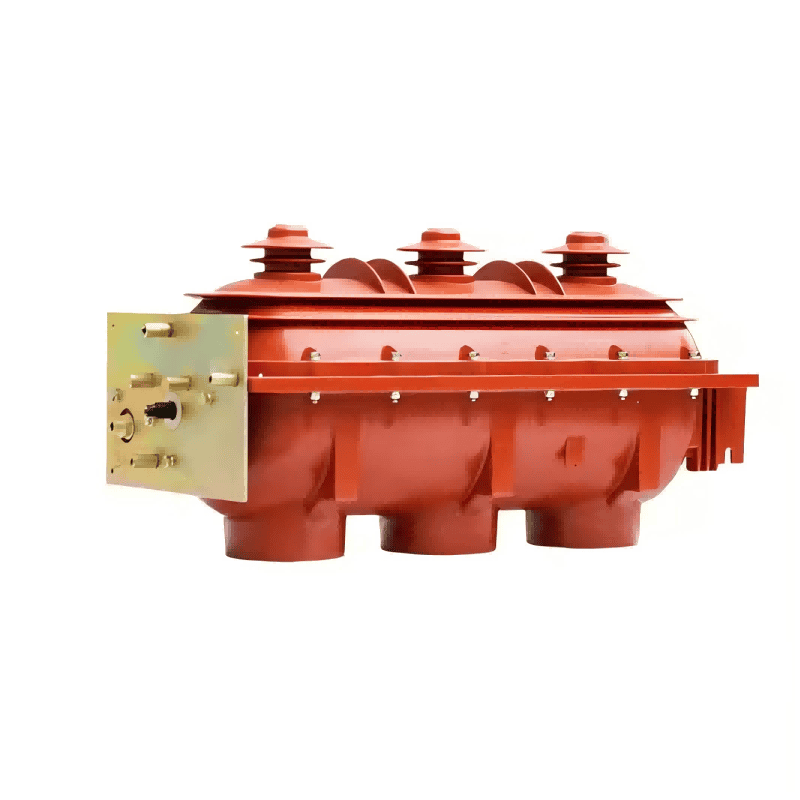

Διακόπτης φορτίου SF6 υψηλής τάσης LGFLN36-24 24kV 630A

Ο διακόπτης φορτίου LGFLN36-24 της LUGAO είναι μια ζωτικής σημασίας συσκευή για την προστασία των συστημάτων ισχύος, επιτρέποντας την έγκαιρη απόκριση και προστασία σε περίπτωση βλάβης. Οι διακόπτες φορτίου χρησιμοποιούνται ευρέως στα σύγχρονα συστήματα ισχύος. Η LUGAO κατασκευάζει αυτές τις συσκευές σε μια επαγγελματική γραμμή συναρμολόγησης, διασφαλίζοντας ότι η μηνιαία παραγωγή ανταποκρίνεται στις ανάγκες των πελατών παγκοσμίως.

Μοντέλο:LGFLN36-24

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο πυρήνας του διακόπτη φορτίου SF6 της LUGAO βρίσκεται στις εξαιρετικές ιδιότητες μόνωσης και πυρόσβεσης τόξου του αερίου SF6. Το αέριο SF6 έχει εξαιρετικά υψηλή ικανότητα μόνωσης υπό υψηλή τάση. Αυτό επιτρέπει μια μικρότερη απόσταση διαλείμματος και μια πιο συμπαγή συνολική δομή της συσκευής. Όταν ο διακόπτης διακόπτει το ρεύμα, δημιουργείται ένα τόξο μεταξύ των κινούμενων και στατικών επαφών. Το αέριο SF6 αποσυντίθεται κάτω από την υψηλή θερμοκρασία του τόξου, παράγοντας ενώσεις χαμηλής περιεκτικότητας σε φθόριο. Αυτές οι ενώσεις έχουν ισχυρή ηλεκτραρνητικότητα και μπορούν να απορροφήσουν γρήγορα ελεύθερα ηλεκτρόνια για να σχηματίσουν αρνητικά ιόντα. Η ταχύτητα μετανάστευσης των αρνητικών ιόντων είναι πολύ αργή, καθιστώντας τα εξαιρετικά αποτελεσματικά στην απορρόφηση της ενέργειας του τόξου, σβήνοντας γρήγορα το τόξο όταν το ρεύμα διασχίζει το μηδέν και αποκαθιστώντας γρήγορα τη διηλεκτρική αντοχή. Ο μηχανισμός λειτουργίας χρησιμοποιεί συνήθως έναν μηχανισμό αποθήκευσης ενέργειας ελατηρίου, ο οποίος μπορεί να λειτουργήσει είτε ηλεκτρικά είτε χειροκίνητα, εξασφαλίζοντας γρήγορες και αξιόπιστες λειτουργίες ανοίγματος και κλεισίματος.

Πλεονεκτήματα και χαρακτηριστικά

Υψηλή ασφάλεια: Πλήρως σφραγισμένη και μονωμένη κατασκευή, με επαφές που βρίσκονται σε σφραγισμένο θάλαμο αερίων, εξαλείφει πλήρως τον κίνδυνο ηλεκτροπληξίας. Ο σχεδιασμός τριών σταθμών παρέχει αξιόπιστη γείωση και εξασφαλίζει ασφαλή συντήρηση. Το αέριο SF6 είναι μη τοξικό και μη εύφλεκτο, διασφαλίζοντας την ασφαλή λειτουργία του εξοπλισμού.

Υψηλή αξιοπιστία και χωρίς συντήρηση: Οι εξαιρετικές ιδιότητες πυρόσβεσης τόξου του αερίου SF6 ελαχιστοποιούν τη φθορά επαφής και παρατείνουν την ηλεκτρική του διάρκεια ζωής. Η σφραγισμένη δομή προστατεύει τα εσωτερικά εξαρτήματα από εξωτερικές περιβαλλοντικές επιρροές, καθιστώντας την κατάλληλη για σκληρά περιβάλλοντα.

Συμπαγής δομή και εξοικονόμηση χώρου: Λόγω των υψηλών μονωτικών ιδιοτήτων του SF6, η συσκευή είναι σημαντικά μικρότερη από τους μονωμένους με αέρα συσκευές διανομής του ίδιου επιπέδου τάσης, καθιστώντας την ιδανική για χώρους με περιορισμένο χώρο, όπως εσωτερικούς διακόπτες και υποσταθμούς τύπου κουτιού.

Φιλικό προς το περιβάλλον και χαμηλό θόρυβο: Κατά τη λειτουργία, το τόξο σβήνει μέσα στον σφραγισμένο θάλαμο αερίου, με αποτέλεσμα να μην υπάρχει εκρηκτικός ήχος και μόνο μια ελαφρά κίνηση του μηχανισμού λειτουργίας, με αποτέλεσμα εξαιρετικά χαμηλά επίπεδα θορύβου.

Τεχνικές Παράμετροι

Ονομαστική τάση: kV		24
Ονομαστικό ρεύμα: Α		630
Ονομαστική συχνότητα: Hz		60
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος: kA		/
Ονομαστικό ρεύμα βραχυκυκλώματος (αιχμή): kA		/
Ονομαστική διάρκεια ρεύματος αντοχής βραχυκυκλώματος: s		1
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου (κύριο κύκλωμα): kA		20
Ονομαστικό ρεύμα αντοχής κορυφής (κύριο κύκλωμα): kA		50
Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας (κύκλωμα γείωσης): kA		17.3
Ονομαστικό ρεύμα αντοχής κορυφής (κύκλωμα γείωσης): kA		43.3
Ονομαστική τάση αντοχής σε συχνότητα ισχύος σύντομου χρόνου	ξηρή δοκιμή kV	65
	Υγρή δοκιμή kV	/
Ονομαστική τάση αντοχής σε κεραυνούς	ξηρή δοκιμή kV	125
	Υγρή δοκιμή kV	/
Ονομαστική τάση αντοχής σε συχνότητα ισχύος βραχείας διάρκειας (ανοικτό κύκλωμα)	ξηρή δοκιμή kV	79
	Υγρή δοκιμή kV	/
Ονομαστική τάση αντοχής σε κεραυνούς (ανοικτό κύκλωμα)	ξηρή δοκιμή kV	145
	Υγρή δοκιμή kV	/
Μηχανική ζωή: φορές		3000
Αντίσταση κυκλώματος: μΩ		≦80
Ονομαστική τάση λειτουργίας: V/DC		220
Ταχύτητα κλεισίματος/απόσταση ανοίγματος: m/s		≧3
Ώρα κλεισίματος/ώρα ανοίγματος: ms		/
Ασύγχρονος πόλος σε πόλο/ασύγχρονος πόλος σε πόλο: ms		≦5
