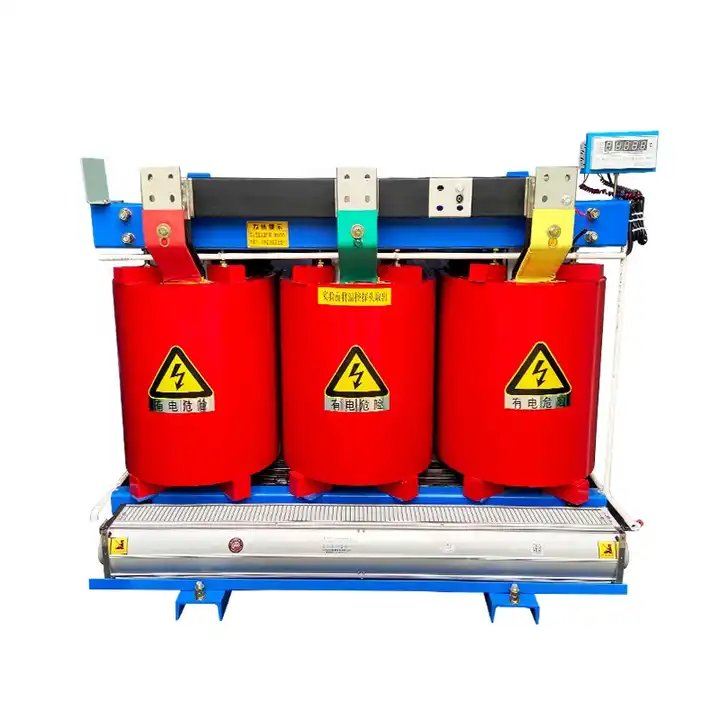

Ο Liu Gao ως κατασκευαστής 35KV Wire Dry Types Power Transformers Power, ο μετασχηματιστής ξηρού τύπου σε συμμόρφωση με τα πρότυπα IEC726 και GB/T10228-1997, χαρακτηρίζεται από την εντυπωσιακή σειρά ιδιοτήτων του. Αυτά περιλαμβάνουν όχι μόνο χαμηλές απώλειες, συμπαγή και ελαφριά κατασκευή, αλλά και ελάχιστο επίπεδο θορύβου, προστασία από την υγρασία, υψηλή μηχανική αντοχή, αντοχή στη φλόγα, ισχυρή ικανότητα υπερφόρτωσης και χαμηλό επίπεδο μερικής εκφόρτισης. Αυτοί οι μετασχηματιστές βρίσκουν ευρεία εφαρμογή σε συστήματα μεταφοράς και διανομής ισχύος, ιδιαίτερα σε κέντρα βαρέος φορτίου και τοποθεσίες με αυστηρές απαιτήσεις πυροπροστασίας, καθιστώντας τους μια ευέλικτη και αξιόπιστη επιλογή για διαφορετικά λειτουργικά περιβάλλοντα.

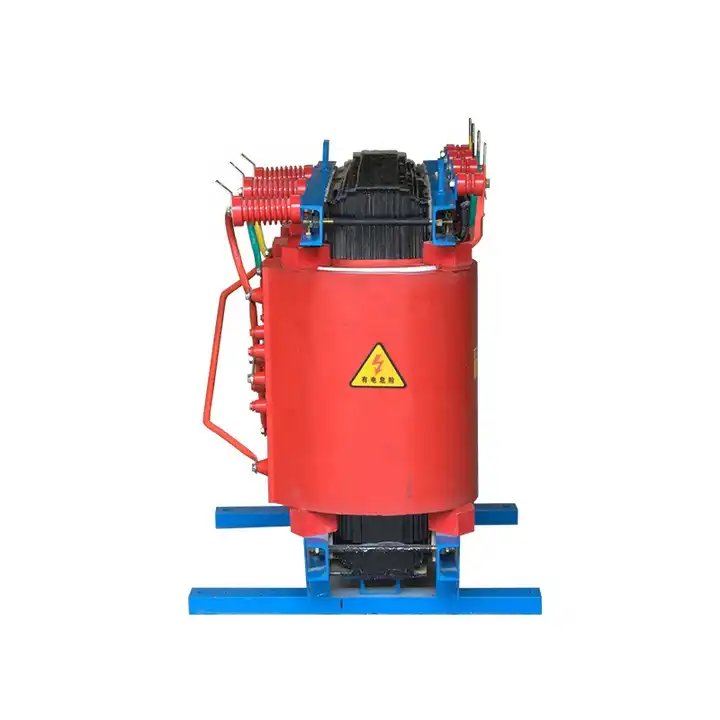

Ο Liu Gao είναι ένας μετασχηματιστής ξηρού τύπου Προμηθευτές, Ο μετασχηματιστής ξηρού τύπου χωρίς περιέλιξη ξεχωρίζει για τις πολύπλευρες ιδιότητές του, δίνοντας μεγάλη έμφαση στην ασφάλεια, την αξιοπιστία, την ενεργειακή απόδοση, την πυροπροστασία και τα χαρακτηριστικά αντιεκρηκτικής προστασίας, σε συνδυασμό με το πρόσθετο πλεονέκτημα της απλής συντήρησης. Η αποτελεσματικότητα του μετασχηματιστή ξηρού τύπου ενισχύεται περαιτέρω από μια σχολαστικά σχεδιασμένη δομή πηνίου και μια διαδικασία επεξεργασίας εμποτισμού υπό κενό, εξασφαλίζοντας ατρωσία σε μερική εκφόρτιση και αποτρέποντας οποιαδήποτε πτώση των επιπέδων μόνωσης σε όλη τη διάρκεια ζωής του. Οι αυστηρές διαδικασίες πιστοποίησης τόσο από το National Mechanical & Industrial Bureau όσο και από την National Power Company υπογραμμίζουν τη συμμόρφωση του μετασχηματιστή ξηρού τύπου με τα εθνικά πρότυπα.
Αυτός ο μετασχηματιστής ξηρού τύπου αποδεικνύεται εξαιρετικά προσαρμόσιμος σε απαιτητικά περιβάλλοντα που χαρακτηρίζονται από αυστηρές απαιτήσεις πυροπροστασίας, κυμαινόμενα φορτία, έλλειψη αερισμού, περιορισμένους χώρους, βρωμιά και υγρασία. Η ευελιξία του επεκτείνεται σε διάφορα περιβάλλοντα όπως πεδία σταθμών παραγωγής ενέργειας, συστήματα μετρό, μεταλλουργικές εγκαταστάσεις, νοσοκομεία, πολυώροφα κτίρια, ναυτιλιακά κέντρα, πολυσύχναστες κατοικημένες ζώνες και εξειδικευμένα περιβάλλοντα όπως βιομηχανίες πετροχημικών, πυρηνικοί σταθμοί ηλεκτροπαραγωγής και πυρηνικά υποβρύχια. Συγκεκριμένα, στα πεδία των σταθμών ηλεκτροπαραγωγής, ο μετασχηματιστής ξηρού τύπου Non-encapsulated coil παίζει καθοριστικό ρόλο στη διατήρηση της ασφάλειας, της αξιοπιστίας και της ενεργειακής απόδοσης, καθιστώντας τον απαραίτητο στοιχείο στην υποδομή του σταθμού. Ο στιβαρός σχεδιασμός και τα ολοκληρωμένα χαρακτηριστικά του μετασχηματιστή ξηρού τύπου τον καθιστούν ιδανική λύση για την αντιμετώπιση των μοναδικών προκλήσεων που τίθενται από μια ποικιλία λειτουργικών σεναρίων, συμβάλλοντας στη συνολική απόδοση και ασφάλεια του σταθμού παραγωγής ενέργειας.
1.Το ύψος πάνω από την επιφάνεια της θάλασσας είναι κάτω από 1000μ.
2. Υψηλότερη θερμοκρασία αέρα +40ºC
3. Υψηλότερη ημερήσια μέση θερμοκρασία αέρα +30ºC
4.Υψηλότερη ετήσια μέση θερμοκρασία αέρα+20v
5. Χαμηλότερη εξωτερική θερμοκρασία αέρα-25ºC
6. Θέση εγκατάστασης: κατάλληλη για εγκατάσταση σε χώρους χωρίς κινδύνους πυρκαγιάς ή έκρηξης, σημαντικής ρύπανσης, χημικής διάβρωσης ή υπερβολικών κραδασμών, είτε σε εσωτερικούς είτε σε εξωτερικούς χώρους.
1. Λειτουργία εντός καθορισμένων ορίων: +40ºC (υψηλότερη θερμοκρασία αέρα), +30ºC (υψηλότερος ημερήσιος μέσος όρος) και +20ºC (υψηλότερος ετήσιος μέσος όρος).
2.Κατάλληλο για μετασχηματιστές ξηρού τύπου σε υψόμετρα κάτω από 1000μ. Εξετάστε τα ακραία: -25ºC (χαμηλότερη εξωτερική θερμοκρασία).
Εξαερισμός:
3. Η επαρκής ροή αέρα είναι απαραίτητη για τους μετασχηματιστές ξηρού τύπου για να διαχέουν τη θερμότητα.
4. Οι μετασχηματιστές ξηρού τύπου είναι ανθεκτικοί στην υγρασία. προστασία από παρατεταμένη έκθεση σε υψηλή υγρασία.
5. Οι μετασχηματιστές ξηρού τύπου πρέπει να λειτουργούν εντός καθορισμένων ορίων φορτίου και τάσης.
6.Εφαρμογή μέτρων προστασίας από αρμονικές και διακυμάνσεις τάσης.
7. Εγκαταστήστε μετασχηματιστές ξηρού τύπου σε χώρους χωρίς κινδύνους πυρκαγιάς/έκρηξης, ρύπανσης, διάβρωσης ή υπερβολικών κραδασμών, είτε σε εσωτερικούς είτε σε εξωτερικούς χώρους.
8. Τηρείτε τις τακτικές πρακτικές συντήρησης σύμφωνα με τις συστάσεις του κατασκευαστή.
9. Οι μετασχηματιστές ξηρού τύπου θα πρέπει να λειτουργούν εντός της καθορισμένης χωρητικότητας υπερφόρτωσης.
10.Διατηρήστε χαμηλά επίπεδα θορύβου σε μετασχηματιστές ξηρού τύπου.
Τεχνικά στοιχεία 10kV SCB(9) χυτή ρητίνη F Κατηγορία μόνωσης Μετασχηματιστής ισχύος ξηρού τύπου | ||||||||||||||
Απώλεια (kW) | Επίπεδο μόνωσης | Βάρος (kg) | Διάσταση περιγράμματος (mm) | Διάσταση περιγράμματος με προστατευτικό περίβλημα | ||||||||||
Ονομαστική χωρητικότητα | Ομάδα τάσης (kV) | Μέθοδος Σύνδεσης | (120℃) | Ρεύμα χωρίς φορτίο | (ΜΕΓΑΛΟ) | (Δ) | (Η) | (ΜΕΓΑΛΟ) | (Δ) | (Η) | ||||
(kVA) | HV | LV | Χωρίς φορτίο | Φορτώνω | % | |||||||||
10 | 0.15 | 0.325 | 4.5 | 130 | 600 | 450 | 490 | 900 | 800 | 850 | ||||
20 | 0.185 | 0.63 | 4 | 170 | 600 | 450 | 560 | 900 | 800 | 850 | ||||
30 | 0.215 | 0.75 | 3.2 | 330 | 620 | 450 | 650 | 1050 | 900 | 1000 | ||||
50 | 0.305 | 1.055 | 2.8 | 380 | 620 | 450 | 750 | 1050 | 900 | 1000 | ||||
63 | 0.37 | 1.28 | 2.7 | 440 | 750 | 500 | 760 | 1050 | 1000 | 1150 | ||||
80 | 0.415 | 1.46 | 2.6 | 510 | 750 | 500 | 760 | 1100 | 1000 | 1150 | ||||
100 | 0.45 | 1.665 | 2.4 | 590 | 750 | 500 | 890 | 1150 | 1100 | 1250 | ||||
125 | 11 | Dyn11 | 0.53 | 1.995 | 2.2 | 650 | 1060 | 600 | 1020 | 1350 | 1050 | 1200 | ||
160 | 10.5 | 0.4 | 0.61 | 2.25 | 2.2 | F/F | 780 | 1060 | 600 | 1060 | 1400 | 1050 | 1250 | |
200 | 10 | Yyn0 | 0.7 | 2.675 | 2 | 930 | 1060 | 710 | 1120 | 1450 | 1100 | 1350 | ||
250 | 6.3 | 0.81 | 2.92 | 2 | 1040 | 1100 | 710 | 1140 | 1500 | 1150 | 1400 | |||
315 | 6 | 0.99 | 3.67 | 1.8 | 1180 | 1150 | 710 | 1195 | 1500 | 1200 | 1450 | |||
400 | 1.1 | 4.22 | 1.8 | 1450 | 1260 | 870 | 1285 | 1600 | 1250 | 1600 | ||||
500 | 1.305 | 5.17 | 1.8 | 1630 | 1290 | 870 | 1355 | 1600 | 1300 | 1650 | ||||
630 | 1.51 | 6.22 | 1.6 | 1900 | 1450 | 870 | 1420 | 1800 | 1300 | 1700 | ||||
630 | 1.46 | 6.31 | 1.6 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
800 | 1.71 | 7.36 | 1.6 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | ||||
1250 | 2.35 | 10.26 | 1.4 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4150 | 1770 | 1120 | 1865 | 2150 | 1500 | 2100 | ||||
2500 | 4.5 | 18.18 | 1.2 | 4810 | 1870 | 1120 | 1950 | 2200 | 1500 | 2200 | ||||
3150 | 5.78 | 23.7 | 1 | 5800 | 1950 | 1120 | 1900 | 2350 | 1600 | 2250 | ||||
4000 | 6.7 | 28.5 | 1 | 7100 | 2100 | 1120 | 2050 | 2400 | 1600 | 2300 | ||||
(Σημείωση): (Εύρος κτυπήματος υψηλής τάσης) ±5%; ±2×2,5%, Συχνότητα: 50Hz. |
