GW13 διακόπτης αποζεύκτη ουδέτερο σημείου Συσκευή προστασίας γείωσης

Η διάταξη προστασίας γείωσης ουδέτερου σημείου μετασχηματιστή σειράς GW13 που παράγεται από τη Lugao έχει σχεδιαστεί για να προστατεύει τη μόνωση του ουδέτερου σημείου του μετασχηματιστή από αστραπιαία υπέρταση, υπέρταση μεταγωγής και (παροδική) υπέρταση συχνότητας ισχύος. Το Lugao διαθέτει επαγγελματικό εξοπλισμό παραγωγής και πλούσια εμπειρία εξαγωγών και το απόθεμα που διατηρείται μπορεί να παραδοθεί γρήγορα.

Μοντέλο:GW13

Αποστολή Ερώτησης

περιγραφή προϊόντος

Περιγραφή προϊόντος

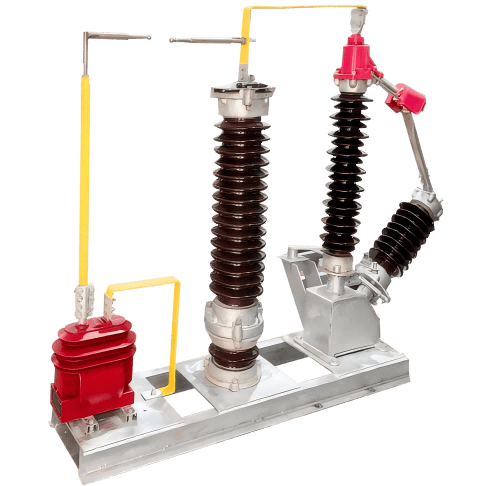

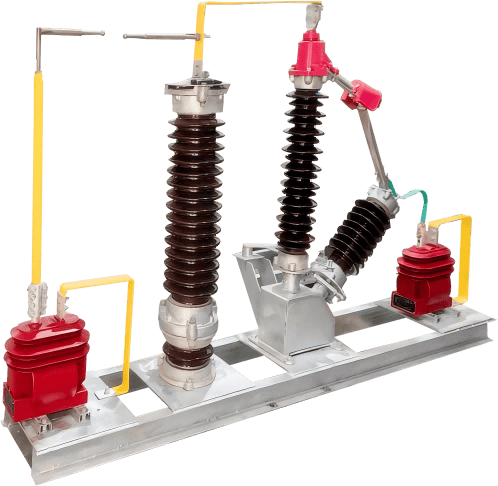

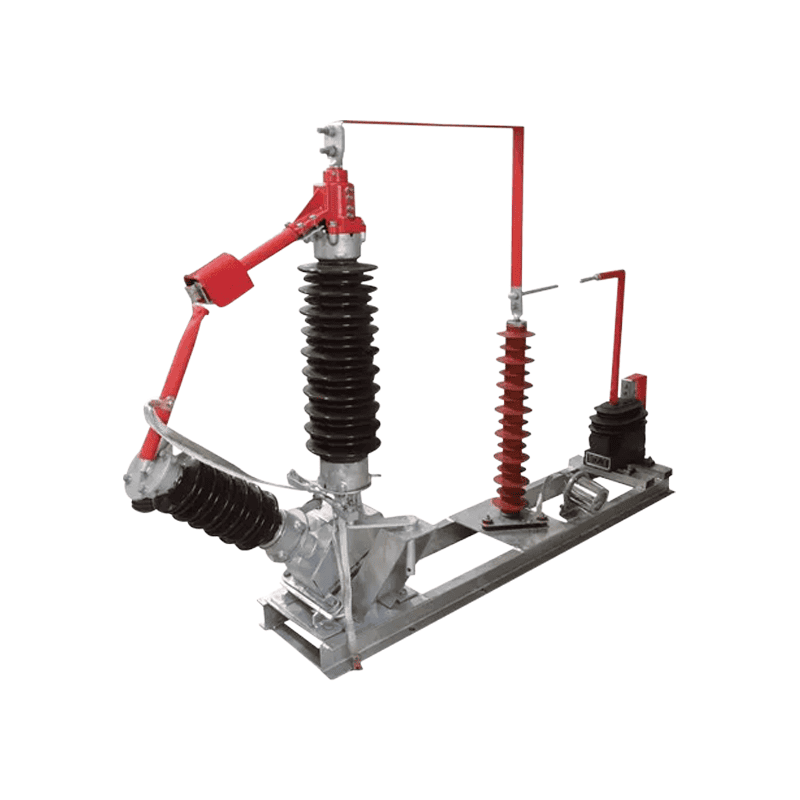

Τα προστατευτικά υπέρτασης ουδέτερου σημείου μετασχηματιστή σειράς GW13 της Lugao χρησιμοποιούνται κυρίως στα κυκλώματα ουδέτερου σημείου των μετασχηματιστών ισχύος 110kV και 220kV. Προστατεύουν τη μόνωση του ουδέτερου σημείου του μετασχηματιστή από ζημιές από υπέρταση και επιτρέπουν στον μετασχηματιστή να εναλλάσσεται μεταξύ των τρόπων λειτουργίας γειωμένου και μη γειωμένου ουδέτερου σημείου. Όταν απαιτείται ταυτόχρονη προστασία από κεραυνούς, συχνότητα ισχύος και υπερτάσεις μεταγωγής, μπορεί να συνδεθεί ένα διάκενο και ένας απαγωγέας παράλληλα για προστασία. Το προστατευτικό υπέρτασης ουδέτερου σημείου της σειράς GW13 είναι ένα πλήρες σετ που ενσωματώνει αποζεύκτη, απαγωγέα οξειδίου ψευδαργύρου, διάκενο εκκένωσης και μετασχηματιστή ρεύματος. Διαθέτει υψηλή θερμική ικανότητα και εξαιρετική προστασία, ευέλικτες διαμορφώσεις και ευκολία στη χρήση. Μπορεί να επιλεγεί ένας καθαρός σχεδιασμός διακένου ή ένας συνδυασμός αποζεύκτη και διάκενου εκφόρτισης για να καλύψει τις ανάγκες του χρήστη.

Προστασία GW13 Τεχνικές προδιαγραφές συσκευής

lt		Μονάδα	Επιχείρημα
Μοντέλο προϊόντος			Lugao-gw13-110	Lugao-gw13-220
Ονομαστική τάση		KV	110	220
Τάση αντοχής ουδέτερο μετασχηματιστή	Αστραπιαία πλήρης και κομμένη τάση αντοχής (αιχμή)	KV	250	400
Τάση αντοχής ουδέτερο μετασχηματιστή	Συχνότητα ισχύος 1 λεπτό (ενεργή τιμή)	KV	95	200
Ουδέτερος διακόπτης απομόνωσης	Ονομαστικό ρεύμα	A	630	630
Ουδέτερος διακόπτης απομόνωσης	Μηχανισμός λειτουργίας		CS14G (χειροκίνητο) ή CJ2 (ηλεκτρικό)
Απαγωγέας οξειδίου ψευδαργύρου	Ονομαστική τάση (RMS)	KV	72	144
	Τάση συνεχούς λειτουργίας	KV	58	116
	Dc 1mA τάση αναφοράς	KV	103	205
	Υπολειπόμενη τάση κεραυνικού παλμικού ρεύματος	KV	186	320
Διάκενο εκκένωσης	Εύρος απόστασης ηλεκτροδίου διάκενου	mm	90-150	220-320
	Εύρος τάσης εκφόρτισης συχνότητας ισχύος	KV	50-83	100-166
	1,2/50us παλμική τάση εκφόρτισης	KV	120-190	250-320
Μετασχηματιστής ρεύματος	Τύπος		Εποξειδική ρητίνη χυμένη πλήρως κλειστή κολόνα τύπου 10kv
Μετασχηματιστής ρεύματος	Αναλογία μετασχηματισμού		100/5.200/5.300/5.40015.50015.600/5
