Διακόπτης απομόνωσης διακοπής φορτίου εξωτερικού χώρου 220kv Series GW4

Οι διακόπτες απομόνωσης διακοπής φορτίου εξωτερικού χώρου 220 kv της σειράς GW4 της LUGAO είναι διπλής στήλης, οριζόντιοι περιστροφικοί αποζεύκτες κατάλληλοι για εξωτερικούς χώρους, με υψηλή μηχανική αντοχή και εξαιρετική αντοχή στη διάβρωση. Αυτοί οι αποζεύκτες 220 kV χρησιμοποιούνται κυρίως για πλευρική απομόνωση υψηλής τάσης σε υποσταθμούς. Κατά την επιθεώρηση ή τη συντήρηση, ο αποζεύκτης δημιουργεί ένα σπάσιμο με μόνωση αέρα, εξασφαλίζοντας φυσικό διαχωρισμό του απομονωμένου εξοπλισμού από το ενεργοποιημένο σύστημα. Μπορούν επίσης να χρησιμοποιηθούν με διακόπτη γείωσης για κλείδωμα ασφαλείας.

Μοντέλο:GW4

Αποστολή Ερώτησης

περιγραφή προϊόντος

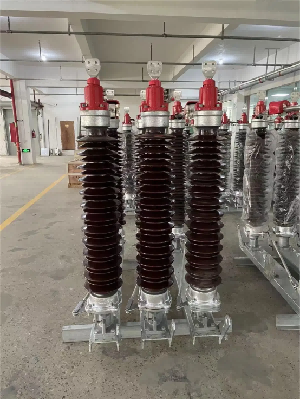

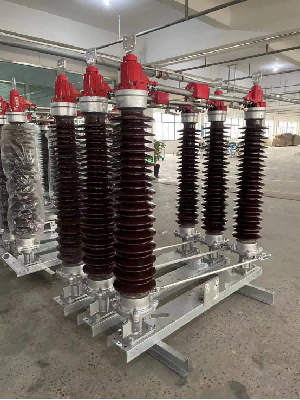

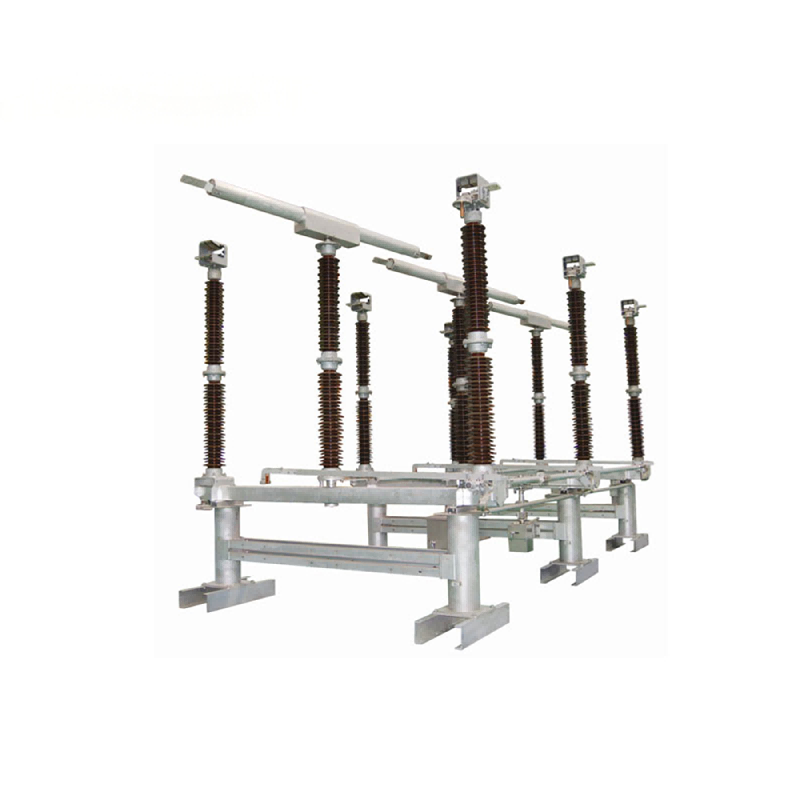

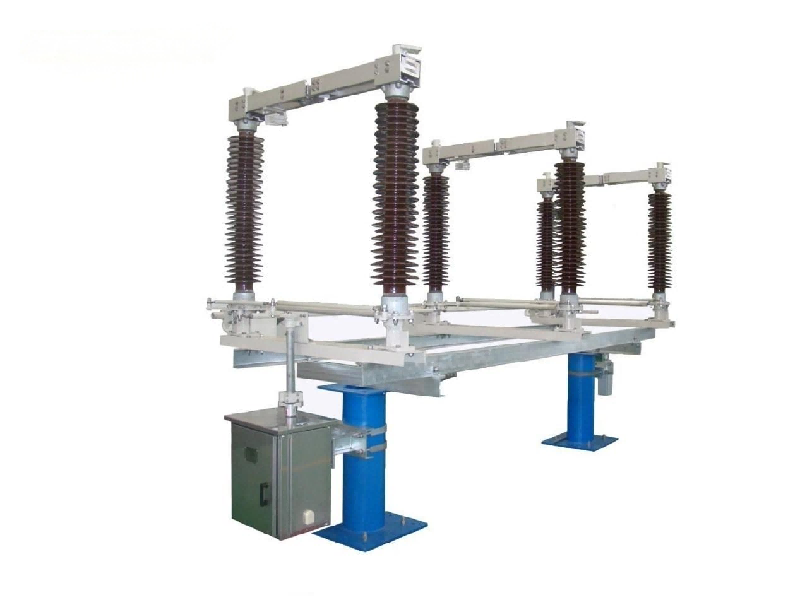

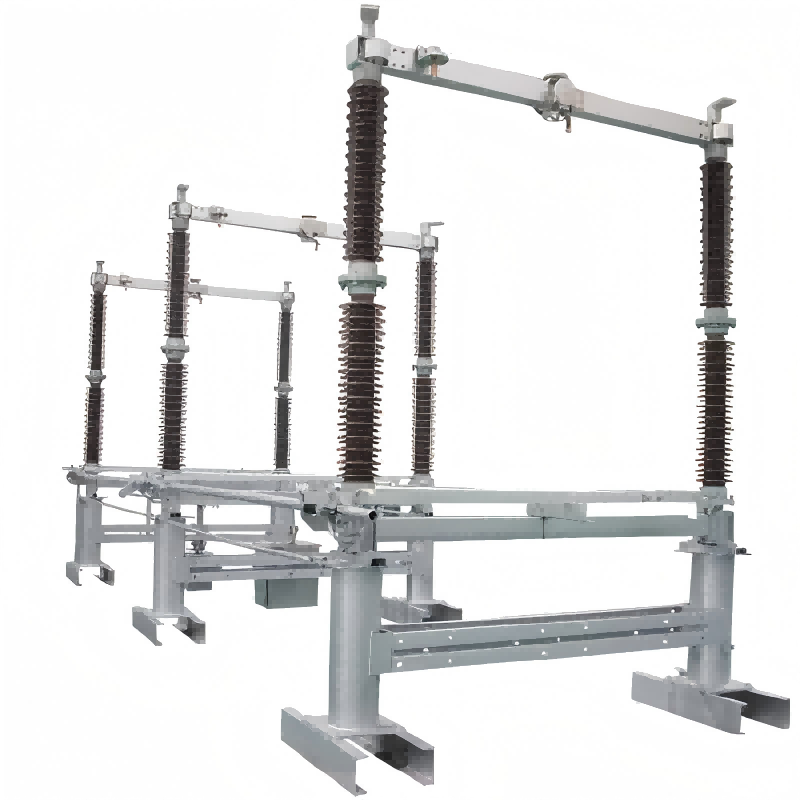

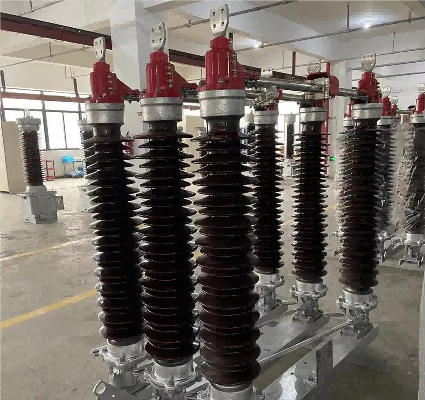

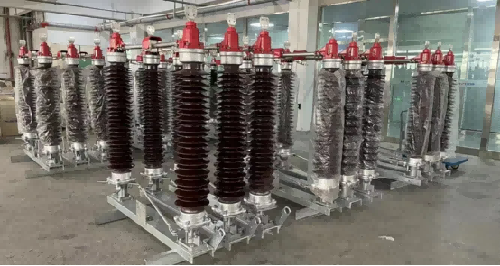

Ο οριζόντιος περιστροφικός αποζεύκτης διπλής στήλης GW4 της Lugao διαθέτει δύο μονωτικές στήλες ανά φάση, η καθεμία με μια αγώγιμη ράβδο. Ένας μηχανισμός λειτουργίας περιστρέφει τις μονωτικές στήλες, οδηγώντας την αγώγιμη ράβδο να ανοίξει και να κλείσει τον διακόπτη κυκλώματος. Η προσθήκη διακοπτών γείωσης και στις δύο πλευρές της βάσης είναι διαπραγματεύσιμη με τη Lugao. Οι επαφές είναι κατασκευασμένες από λυγισμένες πλάκες χαλκού και συναρμολογούνται με την αγώγιμη ράβδο για εύκολη συντήρηση και αντικατάσταση. Κατάλληλη για εξωτερική χρήση, η επιφάνεια του χάλυβα είναι γαλβανισμένη εν θερμώ για αντοχή στη διάβρωση, εξασφαλίζοντας μακροχρόνια λειτουργία ακόμη και σε αντίξοες καιρικές συνθήκες. Η αγώγιμη ράβδος είναι κατασκευασμένη από ελαφρύ κράμα αλουμινίου, προσφέροντας μεγάλη περιοχή απαγωγής θερμότητας και υψηλή αντοχή.

Ο διακόπτης απομόνωσης διακοπής φορτίου εξωτερικού χώρου 220 kv Series GW4 διατίθεται σε διάφορες τάσεις. Επικοινωνήστε με τη Lugao για την κατάλληλη διαμόρφωση για τη συγκεκριμένη εφαρμογή σας.

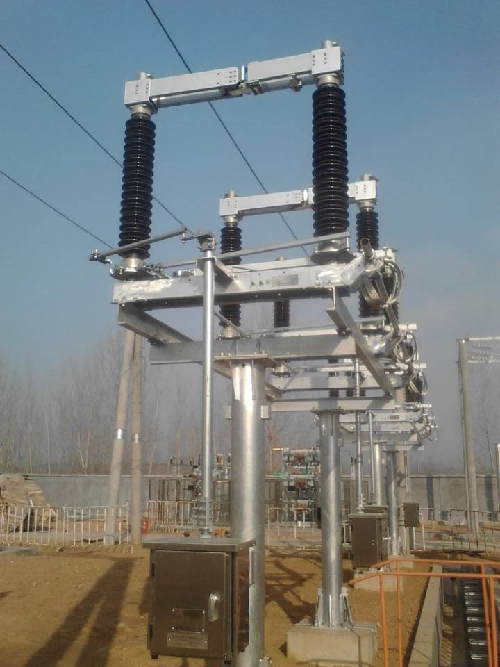

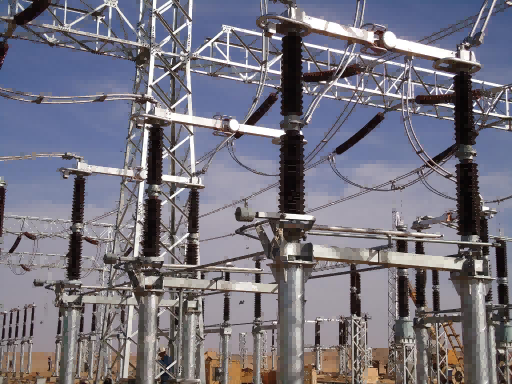

Σενάρια χρήσης

Τεχνικές Παράμετροι

	Μονάδα	GW4-126	GW4-145	GW4-252	GW4-420
Ονομαστική τάση	KV	126	145	252	420
Ονομαστική συχνότητα	Hz	50	50\60	50\60	50\60
Ονομαστικό ρεύμα	A	1250~4000	1250~4000	1250~4000	1250~4000
Ονομαστική βραχυχρόνια αντοχή σε ρεύμα και διάρκεια	ΚΑ/σ	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Ονομαστικό ρεύμα αντοχής κορυφής	ΚΑ	80~125	80~125	80~160	80~160
