Ποιος είναι ο διακόπτης κυκλώματος κενού;

2024-12-17

Ποιος είναι ο διακόπτης κυκλώματος κενού;

Ο διακόπτης κυκλώματος κενού Lugao (VCB) αποτελεί ουσιαστικό μέρος του ηλεκτρικού εξοπλισμού σε συστήματα ισχύος υψηλής τάσης. Ο σκοπός είναι να κόψει το ρεύμα σε περίπτωση δυσλειτουργίας, προστατεύοντας έτσι το κύκλωμα. Ο διακόπτης κυκλώματος κενού Lugao χρησιμοποιείται ευρέως σε διάφορες βιομηχανικές και εμπορικές εφαρμογές, ιδίως σε εφαρμογές μέσης και υψηλής τάσης, όπου η αξιόπιστη και αποτελεσματική προστασία είναι ζωτικής σημασίας. Μέσα από αυτό το άρθρο, ο Lugao θα σας οδηγήσει να εξερευνήσετε την αρχή λειτουργίας, τα βασικά στοιχεία, τα πλεονεκτήματα, τις εφαρμογές και τη συντήρηση των διακόπτη κυκλώματος κενού Lugao, προσφέροντας πληροφορίες για το γιατί έχουν γίνει μια δημοφιλής επιλογή στα συστήματα ηλεκτρικής ενέργειας.

Αρχή λειτουργίας του διακόπτη κυκλώματος κενού

Η κύρια λειτουργία του διακόπτη κυκλώματος κενού Lugao είναι η διακοπή των ρευμάτων σφάλματος και η προστασία των ηλεκτρικών κυκλωμάτων από πιθανές βλάβες. Όταν εμφανιστεί δυσλειτουργία, ο διακόπτης κυκλώματος κενού θα κόψει γρήγορα το ρεύμα για να αποτρέψει την υπερθέρμανση, τη φωτιά ή άλλες επικίνδυνες συνέπειες. Σε αντίθεση με άλλους τύπους διακόπτη κυκλώματος, οι διακόπτες κυκλώματος κενού Lugao σβήνουν τα τόξα σε ένα θάλαμο κενού. Όταν οι επαφές μέσα στο διακόπτη του κυκλώματος ξεχωρίζουν, ένα τόξο θα σχηματιστεί μεταξύ τους. Στον διακόπτη κυκλώματος κενού του Lugao, το κενό μπορεί να αποτρέψει τον ιονισμό και να αποκαταστήσει γρήγορα τη μόνωση μεταξύ των επαφών, οπότε το τόξο μπορεί να σβήσει σχεδόν αμέσως.

Γιατί να χρησιμοποιήσετε ένα κενό;

Ο θάλαμος κενού του διακόπτη κυκλώματος κενού Lugao είναι το κλειδί για την απόδοσή του. Δεν υπάρχουν σχεδόν σωματίδια στο κενό και η έλλειψη ιονισμού καθιστά δύσκολο το τόξο να διαρκέσει. Ως εκ τούτου, η ταχύτητα του τόξου είναι πολύ ταχύτερη από ό, τι στον αέρα ή το αέριο. Αυτή η αποτελεσματική διακοπή ρεύματος είναι ένας από τους κύριους λόγους για τους οποίους οι διακόπτες κυκλώματος κενού χρησιμοποιούνται ευρέως σε συστήματα ισχύος υψηλής τάσης.

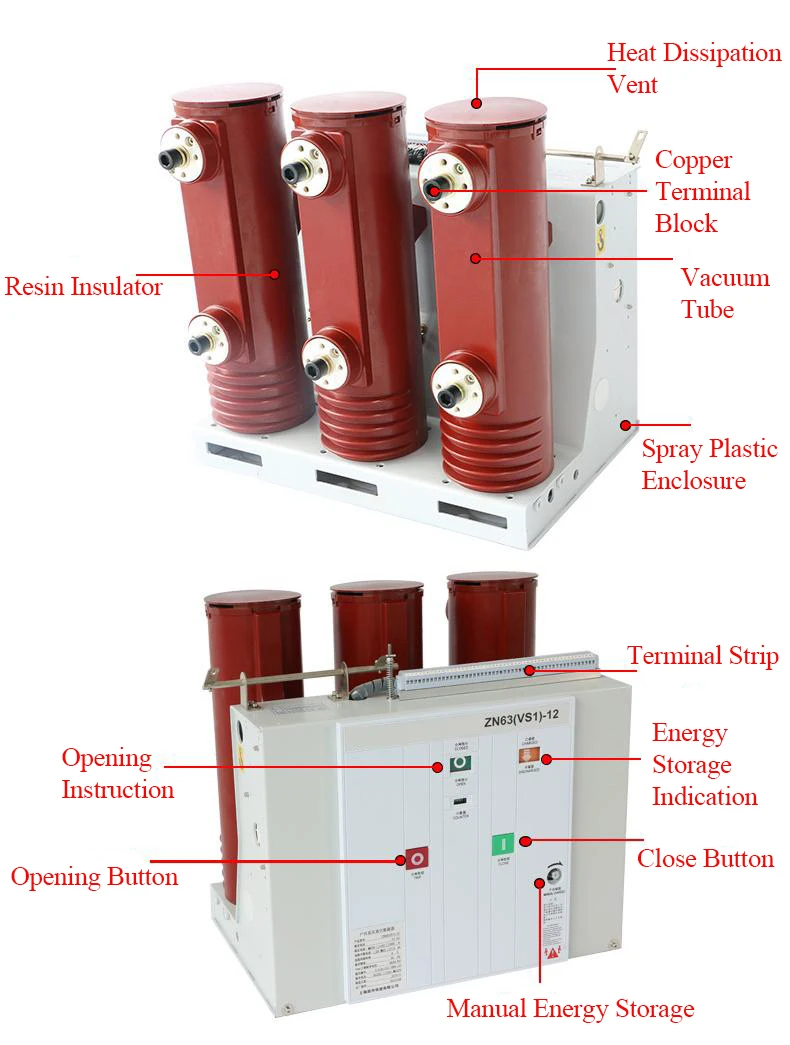

Βασικά στοιχεία ενός διακόπτη κυκλώματος κενού

1. διακόπτης Vacuum: Ο θάλαμος σβήνοντας τόξο κενού είναι ο πυρήνας ενός διακόπτη κυκλώματος κενού. Αποτελείται από δύο επαφές που περικλείονται σε κενό. Όταν οι δύο αυτές επαφές διαχωριστούν, το θάλαμο σβήνοντας τόξο κενού θα σβήσει αμέσως το τόξο σε περιβάλλον κενού.


2. Λειτουργικός μηχανισμός:Ο μηχανισμός λειτουργίας είναι υπεύθυνος για το άνοιγμα και το κλείσιμο των επαφών στο θάλαμο κατάσβεσης του τόξου κενού. Μπορεί να λειτουργεί με το χέρι ή ηλεκτρικά για να ελέγχει με ακρίβεια τη λειτουργία του διακόπτη κυκλώματος κενού.


3. Μονωτικό υλικό:Λόγω του γεγονότος ότι οι διακόπτες κυκλώματος κενού χρησιμοποιούνται συνήθως για εφαρμογές μέσης έως υψηλής τάσης, η μόνωση μεταξύ των εξαρτημάτων είναι κρίσιμη. Για να διασφαλίσουμε την ασφαλή λειτουργία υπό υψηλή τάση, χρησιμοποιούμε υλικά μόνωσης υψηλής ποιότητας.


4. Στέγαση: Οι διακόπτες κυκλώματος κενού είναι συνήθως εγκατεστημένοι σε ανθεκτικά περιβλήματα για να τους προστατεύσουν από περιβαλλοντικούς παράγοντες όπως η υγρασία και η σκόνη, που μπορεί να επηρεάσουν την απόδοσή τους.

Πλεονεκτήματα των διακόπτη κυκλώματος κενού

Σε σύγκριση με άλλους τύπους διακόπτη κυκλώματος, οι διακόπτες κυκλώματος κενού έχουν πολλαπλά πλεονεκτήματα, καθιστώντας την δημοφιλή επιλογή στα συστήματα ηλεκτρικής ενέργειας:


1. Υψηλή διηλεκτρική αντοχή: Ο θάλαμος κενού ενός διακόπτη κυκλώματος κενού έχει εξαιρετική διηλεκτρική αντοχή, έτσι ώστε να μπορεί να αποσυνδεθεί τα κυκλώματα υψηλής τάσης χωρίς τον κίνδυνο διάσπασης.


2. Ελάχιστη συντήρηση:Οι διακόπτες κυκλώματος κενού έχουν λιγότερα κινούμενα μέρη και απαιτούν ελάχιστη συντήρηση κατά τη διάρκεια της λειτουργίας. Αυτό είναι ιδιαίτερα επωφελές σε υποσταθμούς απομακρυσμένης εγκατάστασης ή υψηλής τάσης, όπου είναι δύσκολη η τακτική συντήρηση.


3. Γρήγορη λειτουργία: Οι διακόπτες κυκλώματος κενού λειτουργούν γρήγορα, καθιστώντας τους ιδιαίτερα αποτελεσματικές στην προστασία του εξοπλισμού από τις επιπτώσεις των σφαλμάτων. Αυτή η γρήγορη λειτουργία ελαχιστοποιεί τη ζημιά και το χρόνο διακοπής στο μεγαλύτερο δυνατό βαθμό, βελτιώνοντας την αξιοπιστία του ηλεκτρικού συστήματος.


4. Φιλικό προς το περιβάλλον: Σε αντίθεση με τους διακόπτες με μονωμένα με αέριο, οι διακόπτες κυκλώματος κενού δεν απαιτούν επιβλαβή αέρια, όπως το εξαφθορίδη θείου (SF6) κατά τη διάρκεια της λειτουργίας, καθιστώντας τους έναν διακόπτη κυκλώματος φιλικού προς το περιβάλλον.


5. Long Life Service: Η ανθεκτικότητα και η αποτελεσματικότητα των διακόπτη κυκλώματος κενού συμβάλλουν στην επέκταση της ζωής τους. Λόγω του γεγονότος ότι το επίπεδο κενού δεν μειώνεται με την πάροδο του χρόνου, αυτοί οι διακόπτες κυκλώματος μπορούν να διατηρήσουν την αποτελεσματικότητά τους για πολλά χρόνια, μειώνοντας έτσι την ανάγκη για συχνή αντικατάσταση.

Εφαρμογές διακόπτη κυκλώματος κενού

Οι διακόπτες κυκλώματος κενού μπορούν να χρησιμοποιηθούν σε διάφορες περιπτώσεις, κυρίως για εφαρμογές μέσης και υψηλής τάσης. Ορισμένες κοινές εφαρμογές περιλαμβάνουν:


1. Παραγωγή ενέργειας: Σε σταθμούς ηλεκτροπαραγωγής, οι διακόπτες κυκλώματος κενού είναι ζωτικής σημασίας για την προστασία των γεννήτρων, των μετασχηματιστών και άλλου κρίσιμου εξοπλισμού. Οι διακόπτες κυκλώματος κενού εξασφαλίζουν ότι τυχόν σφάλματα μπορούν να διακόψουν γρήγορα για να αποφευχθούν ζημιές μεγάλης κλίμακας και δαπανηρό χρόνο διακοπής.


2. Υποσταθμοί: Οι διακόπτες κυκλώματος κενού χρησιμοποιούνται ευρέως σε υποσταθμούς για τη διαχείριση συστημάτων μέσου και υψηλής τάσης. Οι διακόπτες κυκλώματος κενού μπορούν να αποκόψουν γρήγορα και αποτελεσματικά τα ρεύματα σφάλματος, καθιστώντας τα πολύ κατάλληλα για αυτά τα περιβάλλοντα.


3. Βιομηχανικές ρυθμίσεις: Οι εγκαταστάσεις παραγωγής και η βαριά βιομηχανία βασίζονται σε διακόπτες κυκλώματος κενού για την προστασία του εξοπλισμού από τις επιπτώσεις των σφαλμάτων. Οι διακόπτες κυκλώματος κενού είναι ανθεκτικοί και απαιτούν χαμηλή συντήρηση, καθιστώντας τους ιδιαίτερα κατάλληλες για εφαρμογές που απαιτούν υψηλή αξιοπιστία.


4. Εμπορικά κτίρια: Τα μεγάλα εμπορικά κτίρια και τα συγκροτήματα γραφείων χρησιμοποιούν συνήθως διακόπτες κυκλώματος κενού για να εξασφαλίσουν την ασφάλεια και την αξιοπιστία των ηλεκτρικών τους συστημάτων. Οι διακόπτες κυκλώματος κενού έχουν σχεδιαστεί για να είναι συμπαγείς, αποτελεσματικοί και εύχρηστοι στην υπάρχουσα ηλεκτρική υποδομή.


5. Σιδηροδρομικά συστήματα: Στη σιδηροδρομική βιομηχανία, οι διακόπτες κυκλώματος κενού χρησιμοποιούνται για την προστασία των συστημάτων τροφοδοσίας που εκτελούν τα τρένα. Ο ισχυρός σχεδιασμός και η αξιοπιστία τους τους καθιστούν κατάλληλα για αυτήν την κρίσιμη υποδομή.


Συντήρηση διακόπτη κυκλώματος κενού

Ένα σημαντικό χαρακτηριστικό των διακόπτη κυκλώματος κενού είναι οι εξαιρετικά χαμηλές απαιτήσεις συντήρησης. Ωστόσο, οι τακτικές επιθεωρήσεις και συντήρηση μπορούν να εξασφαλίσουν τη βέλτιστη διάρκεια ζωής και τη διάρκεια ζωής. Οι κύριες μεθόδους συντήρησης για τους διακόπτες κυκλώματος κενού περιλαμβάνουν:


1. Επιθεώρηση επαφών: Παρόλο που η φθορά των διακόπτη κυκλώματος κενού είναι ελάχιστη, είναι ακόμα απαραίτητο να ελέγξουμε για τυχόν σημάδια διάβρωσης στις επαφές. Η έγκαιρη αντικατάσταση των φθαρμένων επαφών συμβάλλει στη διατήρηση της αποτελεσματικότητας των διακόπτη κυκλώματος.


2. Έλεγχος ακεραιότητας κενού: Το κενό στο θάλαμο κατάσβεσης του τόξου θα πρέπει να διατηρείται άθικτο για να εξασφαλιστεί αξιόπιστη σβήνοντας τόξο. Συνιστάται να δοκιμάζετε τακτικά την ακεραιότητα κενού για να επαληθεύσετε ότι δεν υπάρχουν διαρροές ή υποβάθμιση.


3. Δοκιμή μηχανικής λειτουργίας: Οι τακτικές δοκιμές του μηχανισμού λειτουργίας είναι απαραίτητες για την εξασφάλιση ομαλού ανοίγματος και κλεισίματος του διακόπτη κυκλώματος κενού. Τα μηχανικά εξαρτήματα θα πρέπει να λιπαίνονται τακτικά για να αποφευχθεί η φθορά.


4. Ηλεκτρικές δοκιμές: Οι τακτικές ηλεκτρικές δοκιμές, όπως η αντίσταση μόνωσης και οι δοκιμές αντίστασης επαφής, μπορούν να βοηθήσουν στην εντοπισμό πιθανών προβλημάτων στους διακόπτες κυκλώματος κενού.

Σύγκριση με άλλους τύπους διακόπτη κυκλώματος

Για να κατανοήσουμε τη μοναδική τιμή του διακόπτη κυκλώματος κενού, είναι χρήσιμο να το συγκρίνουμε με άλλους τύπους διακόπτη κυκλώματος, όπως οι διακόπτες κυκλώματος αέρα και οι διακόπτες κυκλώματος με αέριο.


- Διακόπτης κυκλώματος αέρα (ACB):

Οι διακόπτες κυκλώματος αέρα βασίζονται στον ατμοσφαιρικό αέρα για να σβήσουν το τόξο, γεγονός που τους καθιστά λιγότερο αποτελεσματικούς για εφαρμογές υψηλής τάσης σε σύγκριση με τους διακόπτες κυκλώματος κενού. Οι διακόπτες κυκλώματος κενού έχουν υψηλότερη διηλεκτρική αντοχή, επιτρέποντάς τους να χειρίζονται υψηλότερες τάσεις πιο αποτελεσματικά.


- Διακόπτης κυκλώματος με αέριο (GCB):

Οι διακόπτες κυκλώματος με φυσικό αέριο χρησιμοποιούν συχνά αέριο SF6 για να σβήσουν το τόξο. Παρόλο που είναι αποτελεσματικό, το SF6 είναι ένα ισχυρό αέριο θερμοκηπίου και οι σπασμοί με αέριο απαιτούν αυστηρές διαδικασίες χειρισμού. Οι διακόπτες κυκλώματος κενού, αντίθετα, χρησιμοποιούν μια καθαρή και βιώσιμη προσέγγιση χωρίς περιβαλλοντικές επιπτώσεις.

Μελλοντικές τάσεις και εξελίξεις σε διακόπτες κυκλώματος κενού

Με τις συνεχιζόμενες εξελίξεις στην τεχνολογία, οι διακόπτες κυκλώματος κενού αναμένεται να γίνουν ακόμη πιο αποτελεσματικές και ευρέως χρησιμοποιούμενες. Ορισμένες τάσεις και μελλοντικές εξελίξεις στον τομέα περιλαμβάνουν:


1. Ενσωμάτωση με έξυπνα δίκτυα: Με τη διάδοση των έξυπνων δικτύων, ο σχεδιασμός των διακόπτη κυκλώματος κενού είναι όλο και πιο εξοπλισμένος με προχωρημένες δυνατότητες παρακολούθησης και ελέγχου. Αυτό επιτρέπει τη συλλογή και το τηλεχειριστήριο σε πραγματικό χρόνο, βελτιώνοντας έτσι την αξιοπιστία και την αποτελεσματικότητα του συστήματος ισχύος.


2. Βελτιωμένα υλικά: Η έρευνα στην επιστήμη των υλικών προωθεί τα υλικά των διακόπτη κυκλώματος κενού να είναι πιο ανθεκτικά και αποτελεσματικά. Αυτά τα υλικά έχουν σχεδιαστεί για να επεκτείνουν περαιτέρω τη διάρκεια ζωής τους και να μειώσουν τις απαιτήσεις συντήρησης.


3. Compact Designs: Η δομή των διακόπτη κυκλώματος κενού γίνεται ολοένα και πιο συμπαγής, καθιστώντας τους κατάλληλες για εφαρμογές με περιορισμένο χώρο, όπως αστικούς υποσταθμούς και εμπορικά κτίρια.


4. Ενισχυμένη ανίχνευση σφαλμάτων: Οι μελλοντικοί διακόπτες κυκλώματος κενού μπορούν να υιοθετήσουν την προηγμένη τεχνολογία ανίχνευσης σφαλμάτων για να παρέχουν ταχύτερες και ακριβέστερες απαντήσεις σε σφάλματα. Αυτό θα μειώσει περαιτέρω τον κίνδυνο βλάβης και θα βελτιώσει τη συνολική αξιοπιστία του συστήματος ισχύος.


Σύναψη

Ο διακόπτης κυκλώματος κενού είναι ένα ανεκτίμητο στοιχείο στα σύγχρονα ηλεκτρικά συστήματα, παρέχοντας αξιόπιστη και αποτελεσματική προστασία σε εφαρμογές μέσης και υψηλής τάσης. Με έναν μοναδικό μηχανισμό με βάση το κενό, σβήνει γρήγορα τα arcs και διακόπτει τα ρεύματα σφάλματος, προσφέροντας ανώτερη διηλεκτρική αντοχή και περιβαλλοντική βιωσιμότητα σε σύγκριση με άλλους τύπους διακόπτη κυκλώματος. Οι ελάχιστες απαιτήσεις συντήρησης, η μακρά διάρκεια ζωής και η καταλληλότητα για ένα ευρύ φάσμα εφαρμογών καθιστούν τον διακόπτη κυκλώματος κενού μια δημοφιλή επιλογή για την παραγωγή ηλεκτρικής ενέργειας, τα βιομηχανικά περιβάλλοντα και τα εμπορικά κτίρια. Καθώς η τεχνολογία συνεχίζει να προχωρά, το μέλλον των διακόπτη κυκλώματος κενού έχει υπόσχεση για ακόμη μεγαλύτερη αποτελεσματικότητα, ενσωμάτωση έξυπνων πλέγματος και συμπαγή σχέδια.
