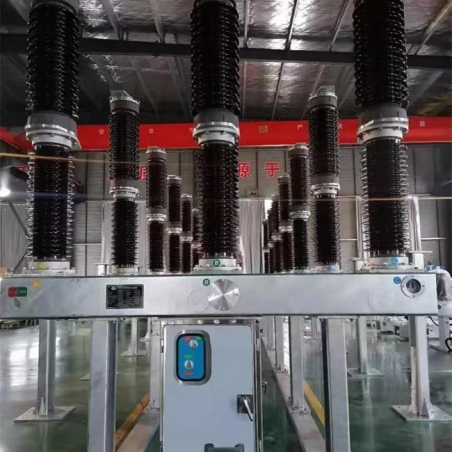

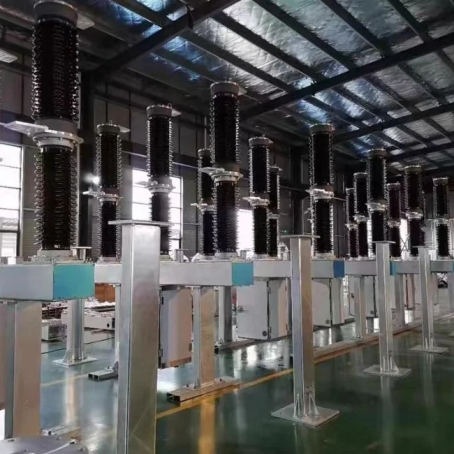

Διακόπτης κυκλώματος κενού εξωμαντικού θείου

Ο διακόπτης κυκλώματος εξαφθοειδούς θείου είναι ένας διακόπτης υψηλής τάσης που χρησιμοποιείται ευρέως στα συστήματα ισχύος. Χρησιμοποιεί αέριο εξαφθορίνης θείου ως μέσου σβήνοντας και μονωτικό μέσο τόξου, διαθέτει εξαιρετική απόδοση πυροδότησης και ηλεκτρική μόνωση και χρησιμοποιείται ευρέως σε μεσαία και υψηλή τάση 35kV ~ 550KV και εξαιρετικά υψηλής τάσης 800KV εξωτερικά συστήματα ισχύος.

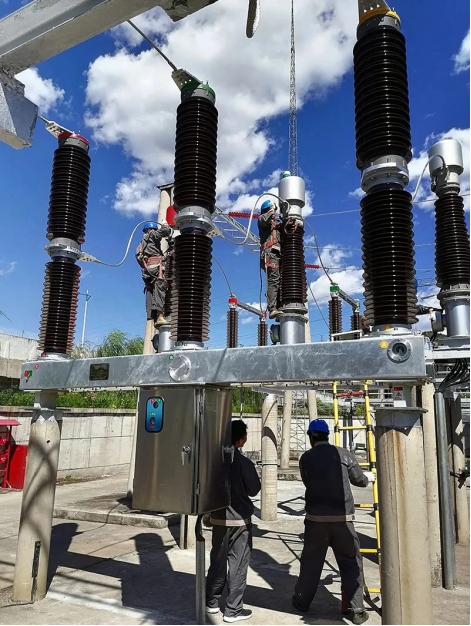

Ας μιλήσουμε πρώτα για την αίτησή του. Μπορεί να χρησιμοποιηθεί για την εναλλαγή και την προστασία του Generator ρύθμισης και την προστασία σε σταθμούς ηλεκτροπαραγωγής, την προστασία γραμμών μεταφοράς υψηλής τάσης και μετασχηματιστών σε υποσταθμούς και προστατεύει μεγάλους και υψηλής τάσης κινητήρες σε βιομηχανικά συστήματα ισχύος.

Η δομή του περιλαμβάνει πολλαπλά μέρη. Μεταξύ αυτών είναι το σώμα του διακόπτη του κυκλώματος, όπως οι μετακινήσεις και οι στατικές επαφές, οι θάλαμοι πυρόλυσης τόξου, οι αγώγιμες ράβδοι κλπ. Υπάρχουν επίσης μηχανισμοί λειτουργίας, όπως μηχανισμοί λειτουργίας ελατηρίου και υδραυλικοί μηχανισμοί λειτουργίας, οι οποίοι συνήθως χρησιμοποιούνται για την οδήγηση των επαφών για να ανοίξουν και να κλείσουν. Το σύστημα μόνωσης αερίου καλύπτει τις συσκευές πλήρωσης, εκφόρτισης και ανάκτησης του αερίου SF6. Το σύστημα ελέγχου και προστασίας μπορεί να πραγματοποιήσει τηλεχειριστήριο και προστασία σφαλμάτων.

Από την άποψη της αρχής λειτουργίας, υπάρχουν διάφορα βήματα κλεισίματος και ανοίγματος και τόξου. Κατά το κλείσιμο του διακόπτη του κυκλώματος, ο μηχανισμός λειτουργίας οδηγεί την κινούμενη επαφή για να μετακινηθεί προς τη στατική επαφή για να σχηματίσει μια διαδρομή. Κατά το άνοιγμα του διακόπτη κυκλώματος, η κινούμενη επαφή οδηγείται για να διαχωριστεί από τη στατική επαφή για να δημιουργήσει ένα τόξο. Κατά τη διάρκεια της διαδικασίας κατάσβεσης του τόξου, το αέριο SF6 αποσυντίθεται κάτω από τη δράση του τόξου υψηλής θερμοκρασίας και ένας μεγάλος αριθμός φορτισμένων σωματιδίων συγκρούονται με τα ουδέτερα σωματίδια του τόξου, μειώνοντας τον βαθμό ιονισμού και επιταχύνοντας την έκπτωση του τόξου.

Τα χαρακτηριστικά είναι επίσης πολύ σημαντικά. Η ικανότητα κατάσβεσης του τόξου του αερίου SF6 είναι περίπου 100 φορές αυτή του αέρα και η αντοχή μόνωσης είναι περίπου 2,5 φορές αυτή του αέρα. Αυτό επιτρέπει στον διακόπτη του κυκλώματος να επιτύχει ικανότητα υψηλής τάσης και υψηλού ρεύματος σε μικρό όγκο. Ο λογικός σχεδιασμός των επαφών και των θαλάμων σβήνει τόξου μειώνει τον φόρτο εργασίας συντήρησης και έχει μακρά διάρκεια ζωής.

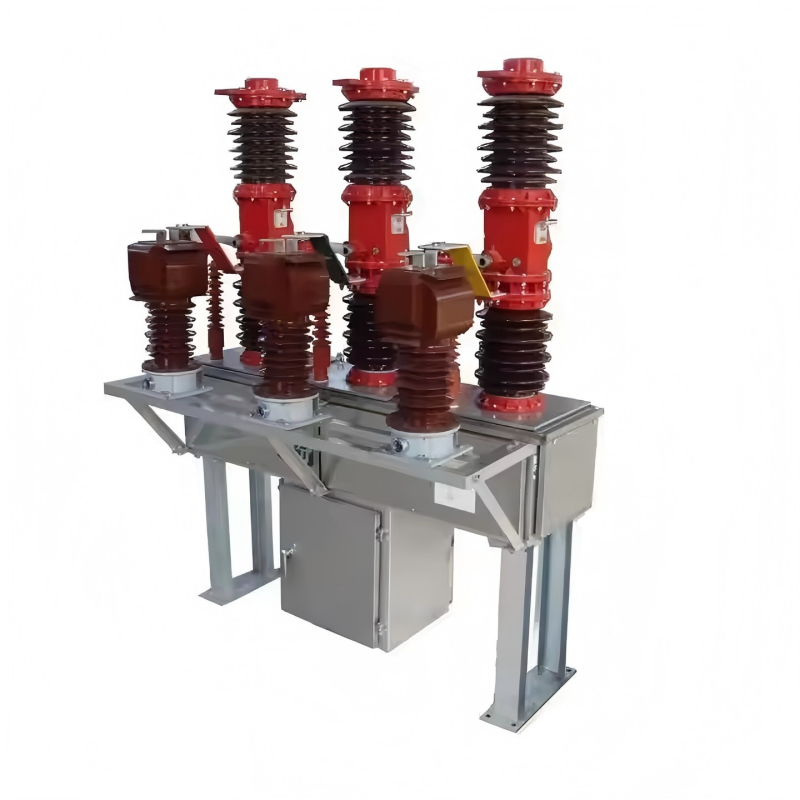

Εν ολίγοις, με την άριστη απόδοση και την ευρεία σειρά εφαρμογών, οι διακόπτες κυκλώματος εξαφθορίδης υπαίθριας θείου καταλαμβάνουν μια σημαντική θέση στα σύγχρονα συστήματα ισχύος. Στο μέλλον, αναμένεται να έχει μεγαλύτερο αναπτυξιακό χώρο όσον αφορά την προστασία των πληροφοριών και του περιβάλλοντος και να γίνει ένας από τους απαραίτητους βασικούς εξοπλισμούς. Οι διακόπτες κυκλώματος εξαφθορίδης υπαίθρου θείου έχουν ποικιλία μοντέλων και προδιαγραφών (όπως τα μέσα τοποθετημένα, τύπου δεξαμενής κλπ.).Για λεπτομέρειες, ελέγξτε τη σελίδα λεπτομερειών του προϊόντος μας.
