Ποια είναι τα σχέδια χρήσης του αποσπώμενου πίνακα διακοπτών χαμηλής τάσης GCS;

Ποια είναι τα σχέδια χρήσης του αποσπώμενου πίνακα διακοπτών χαμηλής τάσης GCS;

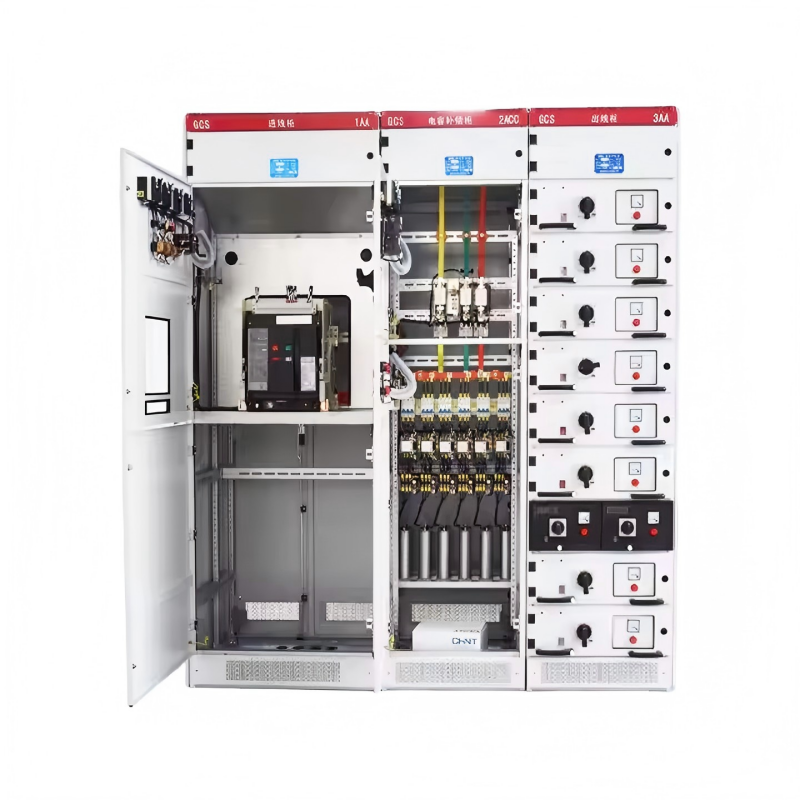

Σχέδιο κύριου κυκλώματος

  Το κύριο σχέδιο κυκλώματος του πίνακα GCS έχει 32 ομάδες και 118 προδιαγραφές, εξαιρουμένων των σχεδίων και των προδιαγραφών που προκύπτουν από τις αλλαγές στον έλεγχο και την προστασία των βοηθητικών κυκλωμάτων. Περιλαμβάνει τις ανάγκες παραγωγής ενέργειας, τροφοδοσίας και άλλων χρηστών ισχύος, με ονομαστικό ρεύμα λειτουργίας 5000A, κατάλληλο για την επιλογή μετασχηματιστών διανομής 2500kVA και κάτω. Τα ερμάρια αντιστάθμισης πυκνωτών έχουν σχεδιαστεί για να καλύπτουν τις ανάγκες τροφοδοσίας και χρήσης για τη βελτίωση του συντελεστή ισχύος, και τα ερμάρια των αντιδραστήρων έχουν σχεδιαστεί για να λαμβάνουν υπόψη τις ανάγκες συνολικής επένδυσης.

Σχέδιο βοηθητικού κυκλώματος

  Υπάρχουν 120 σχέδια βοηθητικών κυκλωμάτων στον άτλαντα βοηθητικού κυκλώματος GCS. Το σχέδιο βοηθητικού κυκλώματος του τμήματος λειτουργίας DC χρησιμοποιείται κυρίως για το σύστημα εγκατάστασης (σταθμού) χαμηλής τάσης υποσταθμών σταθμών παραγωγής ηλεκτρικής ενέργειας. Είναι κατάλληλο για το σύστημα εγκαταστάσεων χαμηλής τάσης των 200MW και κάτω και των 300MW και άνω μονάδων, τη γενική λειτουργία ελέγχου της γραμμής τροφοδοσίας λειτουργίας (αναμονής), του τροφοδότη ισχύος και του τροφοδότη κινητήρα.

  Το βοηθητικό σχέδιο του τμήματος λειτουργίας AC χρησιμοποιείται κυρίως για το σύστημα χαμηλής τάσης υποσταθμών σε εργοστάσια, ορυχεία, επιχειρήσεις και πολυώροφα κτίρια. Υπάρχουν 6 συνδυασμοί κατάλληλοι για έλεγχο λειτουργίας διπλής τροφοδοσίας. Δεν υπάρχει λειτουργία αυτόματης ρίψης, αυτόματης ανάκτησης και άλλων κυκλωμάτων ελέγχου ηλεκτρικής διασύνδεσης, τα οποία μπορούν να χρησιμοποιηθούν απευθείας στον μηχανολογικό σχεδιασμό.

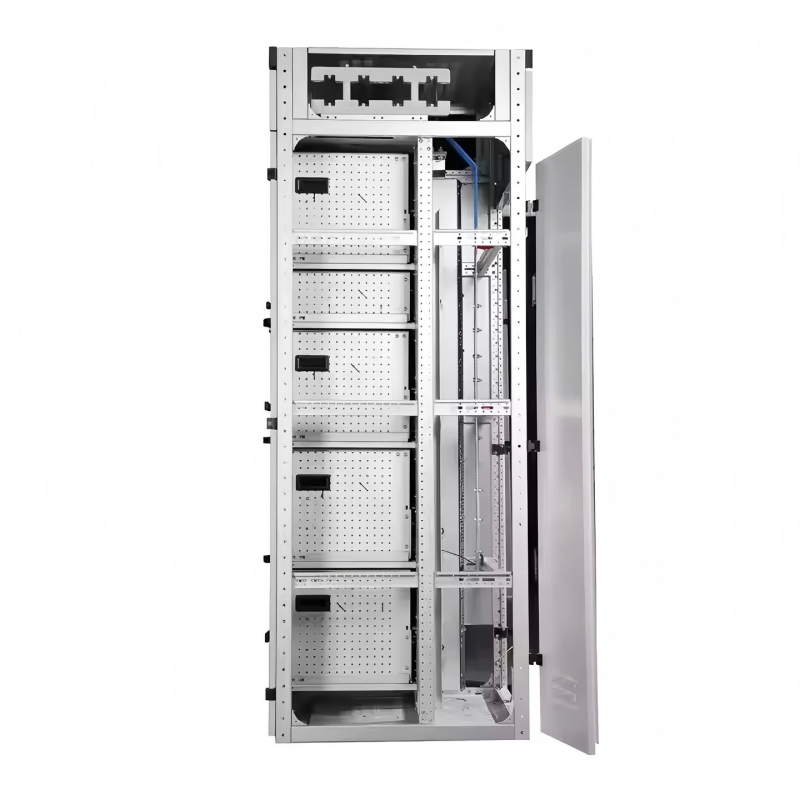

  Το τροφοδοτικό ελέγχου DC είναι DC 220V ή 110V και το τροφοδοτικό ελέγχου AC είναι AC 380V ή 220V. Είναι ένα πλήρες ντουλάπι που αποτελείται από συρταριέρες. Το τροφοδοτικό ελέγχου 220 V προέρχεται από το τροφοδοτικό δημόσιου ελέγχου που τροφοδοτείται από τον αποκλειστικό μετασχηματιστή ελέγχου σε αυτό το ερμάριο. Το τροφοδοτικό δημόσιου ελέγχου χρησιμοποιεί έναν μη γειωμένο μετασχηματιστή ελέγχου και ένα τροφοδοτικό 24 V προορίζεται για χρήση όταν χρειάζονται φωτεινά σήματα ασθενούς ρεύματος.

  Η θέση εγκατάστασης του μετρητή watt-h, η μέθοδος εισαγωγής του σήματος τάσης και άλλες απαιτήσεις εγκατάστασης και χρήσης περιγράφονται λεπτομερώς στις "Οδηγίες προετοιμασίας" του διαγράμματος βοηθητικού κυκλώματος.

Κύριος δίαυλος

Προκειμένου να βελτιωθεί η δυναμική θερμική σταθερότητα του ζυγού και να βελτιωθεί η αύξηση της θερμοκρασίας της επιφάνειας επαφής, όλος ο εξοπλισμός χρησιμοποιεί σκληρούς χάλκινους ζυγούς της σειράς TMY-T2. Οι χάλκινοι δίαυλοι είναι πλήρους μήκους επικασσιτερωμένοι, ενώ μπορούν επίσης να χρησιμοποιηθούν και ολόσωμες επάργυρες χάλκινες ράβδοι. Ο οριζόντιος και ο κατακόρυφος δίαυλος εγκαθίστανται στο δωμάτιο απομόνωσης της ράβδου διαύλου στο ερμάριο αντίστοιχα. Η ουδέτερη ράβδος γείωσης χρησιμοποιεί μια σκληρή ράβδο χαλκού. Το οριζόντιο ουδέτερο καλώδιο γείωσης (PEN) ή το καλώδιο γείωσης + ουδέτερο (PE+N) είναι συνδεδεμένο.

Κύριος διακόπτης

Για γραμμές τροφοδοσίας και διακόπτες τροφοδοσίας 630A και άνω, επιλέγεται κυρίως η σειρά DW45 και μπορούν επίσης να επιλεγούν η σειρά DW48, η σειρά AE, η σειρά 3WE ή ME. Εάν είναι απαραίτητο, μπορεί επίσης να επιλεγεί η εισαγόμενη σειρά M ή η σειρά F.

Για διακόπτες τροφοδοσίας και ελέγχου κινητήρα κάτω από 630A, η Wang An επιλέγει τη σειρά TG και τη σειρά CM1. Σειρά NM, σειρά CDM, σειρά TG30 και άλλοι χυτευμένοι διακόπτες θήκης.

Προκειμένου να βελτιωθεί η δυναμική σταθερότητα του κύριου κυκλώματος, σχεδιάζονται οι ειδικοί συνδυασμένοι σφιγκτήρες ζυγών και μονωτικά στηρίγματα της σειράς GCS. Είναι κατασκευασμένα από συνθετικά μαξιλάρια υψηλής αντοχής, επιβραδυντικά φλόγας, με υψηλή μονωτική αντοχή, καλή αυτοσβενόμενη απόδοση και μοναδική δομή.

Προκειμένου να μειωθεί η αύξηση της θερμοκρασίας των χωρισμάτων, των βυσμάτων και των κεφαλών καλωδίων των λειτουργικών μονάδων, έχει σχεδιαστεί ο ειδικός προσαρμογέας ντουλαπιού GCS. Ο προσαρμογέας έχει μεγάλη χωρητικότητα και χαμηλή άνοδο θερμοκρασίας.

Εάν το τμήμα σχεδιασμού επιλέξει νέα ηλεκτρικά εξαρτήματα με καλύτερη απόδοση και πιο προηγμένη τεχνολογία σύμφωνα με τις ανάγκες του χρήστη, τα ντουλάπια της σειράς GCS έχουν καλή ευελιξία και δεν θα δημιουργήσουν δυσκολίες στην κατασκευή και την εγκατάσταση λόγω των ενημερωμένων ηλεκτρικών εξαρτημάτων.

Επιλογή ηλεκτρικού εξαρτήματος

Τα ντουλάπια GCS χρησιμοποιούν κυρίως ηλεκτρικά εξαρτήματα με προηγμένη τεχνολογία, δείκτες υψηλής απόδοσης και σταθερότητας και χρησιμοποιούν εισαγόμενη τεχνολογία που μπορεί να παραχθεί μαζικά στην Κίνα.
