Ποια είναι τα δομικά χαρακτηριστικά και οι μέθοδοι συντήρησης του ντουλαπιού διανομής ρεύματος XL-21;

Δομικά χαρακτηριστικά

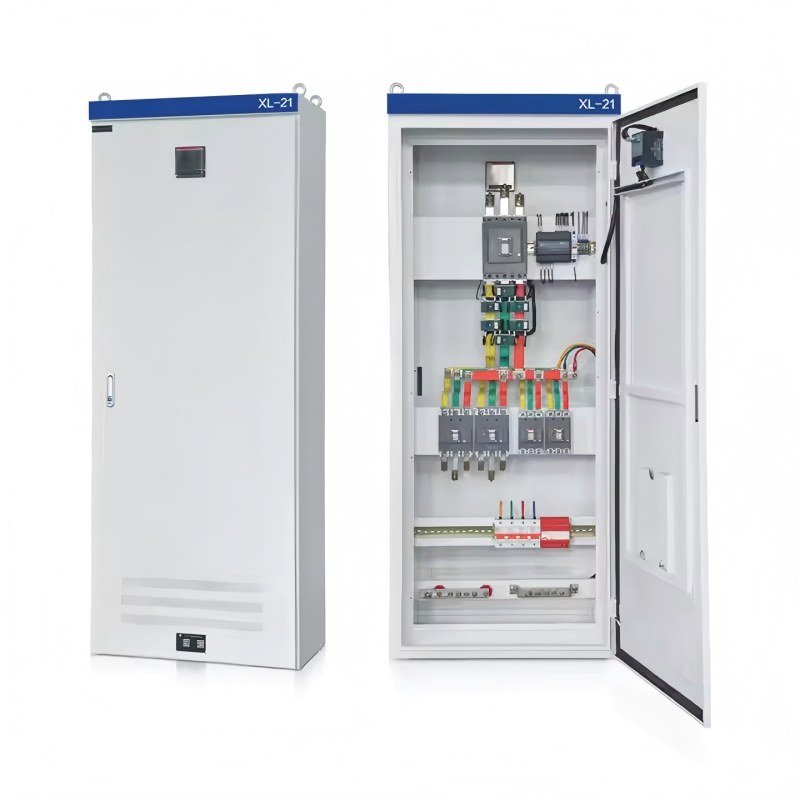

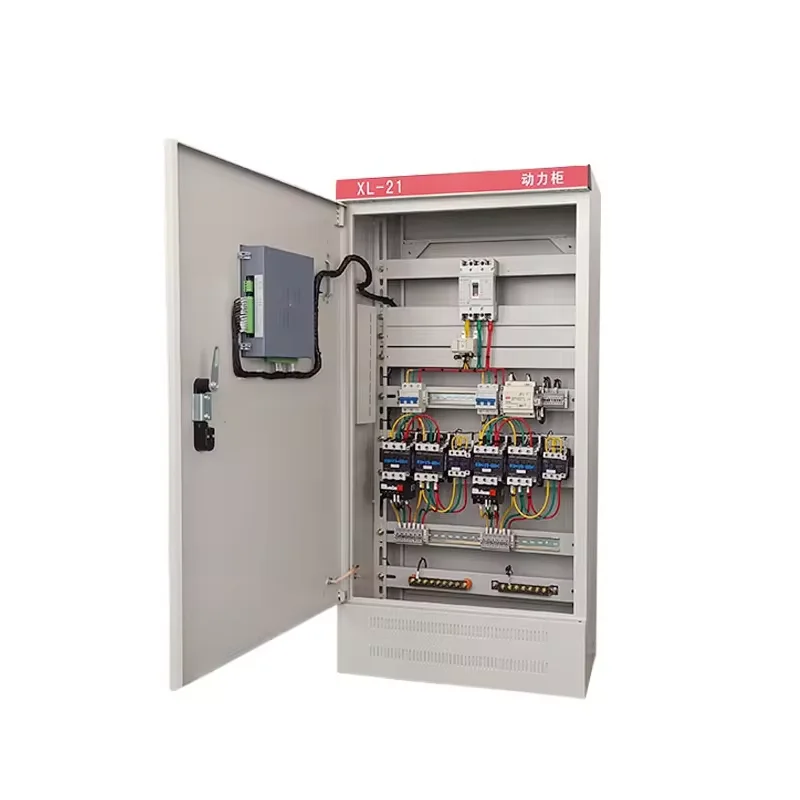

Ο θάλαμος διανομής ρεύματος χαμηλής τάσης XL-21 χρησιμοποιείται κυρίως για διανομή ρεύματος σε βιομηχανικές και μεταλλευτικές επιχειρήσεις που χρησιμοποιούν τριφασικά, τριφασικά και τριφασικά, τετρασύρματα συστήματα με συχνότητες AC έως 50 Hz και τάσεις έως 500 V, καθώς και για φωτισμό ισχύος. Είναι ένα κλειστό περίβλημα κατασκευασμένο από λυγισμένες χαλύβδινες πλάκες. Η χειρολαβή λειτουργίας του διακόπτη μαχαιριού βρίσκεται στην επάνω δεξιά μπροστινή στήλη, παρέχοντας εναλλαγή ισχύος. Ένα βολτόμετρο είναι εγκατεστημένο στον πίνακα διανομής για να υποδείξει την τάση της ράβδου ζυγού. Η μπροστινή πόρτα εκθέτει όλα τα εσωτερικά εξαρτήματα για εύκολο έλεγχο και συντήρηση. Αυτό το ντουλάπι διανομής χρησιμοποιεί εξαρτήματα τελευταίας τεχνολογίας, με αποτέλεσμα συμπαγή σχεδιασμό, εύκολη συντήρηση και ευέλικτες διαμορφώσεις καλωδίωσης. Εκτός από διακόπτες κυκλώματος αέρα και ασφάλειες για προστασία από βραχυκύκλωμα, το ντουλάπι διαθέτει επίσης επαφές και θερμικά ρελέ. Η μπροστινή πόρτα διαθέτει κουμπιά και ενδεικτικές λυχνίες.

Χρήση και Συντήρηση

• Μετά την εγκατάσταση ή την επισκευή και πριν από τη θέση σε λειτουργία, το κιβώτιο διανομής ρεύματος πρέπει να υποβληθεί στις ακόλουθες επιθεωρήσεις και δοκιμές (οι επιθεωρήσεις και οι δοκιμές μετά την επισκευή εξαρτώνται από τη φύση της γενικής επισκευής).

• Ελέγξτε ότι ο ηλεκτρικός εξοπλισμός και η δευτερεύουσα καλωδίωση που είναι εγκατεστημένα στο κουτί διανομής ρεύματος συμμορφώνονται με τις απαιτήσεις σχεδίασης.

• Ελέγξτε ότι οι διακόπτες μαχαιριού και οι διακόπτες κυκλώματος που χρησιμοποιούνται για τη λειτουργία είναι εύκαμπτοι και δεν κολλάνε.

• Ελέγξτε ότι ο ηλεκτρικός εξοπλισμός είναι σε καλή επαφή και πληροί τις προβλεπόμενες απαιτήσεις λειτουργίας.

• Ελέγξτε ότι το κιβώτιο διανομής ρεύματος δεν έχει ξένα αντικείμενα και ότι οι βίδες που συγκρατούν τα εξαρτήματα δεν είναι χαλαρές.

Λειτουργικό Περιβάλλον

• Θερμοκρασία περιβάλλοντος: -50°C έως +40°C, με τη μέση θερμοκρασία για 24 ώρες να μην υπερβαίνει τους +36°C.

• Υψόμετρο: Δεν υπερβαίνει τα 2000μ.

• Σχετική υγρασία: Δεν υπερβαίνει το 50% σε υγρασία αέρα περιβάλλοντος +40°C.

                             Επιτρέπεται υψηλότερη σχετική υγρασία σε χαμηλότερες υγρασίες (π.χ. 90% στους +20°C) και μέτρια συμπύκνωση επιτρέπεται για να ληφθούν υπόψη οι διακυμάνσεις της θερμοκρασίας.

• Η συσκευή πρέπει να εγκατασταθεί με κλίση όχι μεγαλύτερη από 5° από την κατακόρυφο. Η συσκευή πρέπει να εγκατασταθεί σε θέση χωρίς ισχυρούς κραδασμούς, κρούσεις και διάβρωση.
