​Ποιες είναι οι διαφορές μεταξύ των εσωτερικών και εξωτερικών αυτόματων διακοπτών υψηλής τάσης κενού;

Στα σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας, οι διακόπτες κενού (VCB) είναι κρίσιμος εξοπλισμός για τη διασφάλιση της ασφάλειας και της σταθερότητας του τροφοδοτικού. Η κύρια λειτουργία τους είναι να διακόπτουν γρήγορα το ρεύμα και να απομονώνουν τις γραμμές κατά τη διάρκεια βλαβών, αποτρέποντας ζημιές στον εξοπλισμό και μεγάλης κλίμακας διακοπές ρεύματος. Ωστόσο, πολλοί αγοραστές και μηχανικοί συγχέονται συχνά σχετικά με τις διαφορές μεταξύ VCB εσωτερικού και εξωτερικού χώρου κατά την επιλογή μοντέλων. Παρόλο που και οι δύο χρησιμοποιούν τεχνολογία πυρόσβεσης τόξου κενού, γιατί υπάρχουν τόσο σημαντικές σχεδιαστικές διαφορές; Και πώς πρέπει να επιλέξει κανείς με βάση τα σενάρια του έργου;

Ως επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού, η Lugao Power, συνδυάζοντας προϊόντα διακόπτη κενού εσωτερικού και εξωτερικού χώρου, αναλύει τις βασικές διαφορές, τα χαρακτηριστικά σχεδίασης και τα εφαρμόσιμα σενάρια των δύο για να σας βοηθήσει να επιλέξετε εύκολα τον σωστό εξοπλισμό.

Τι είναι ο διακόπτης κενού (VCB);

Ο διακόπτης κενού χρησιμοποιεί ένα κενό τόσο ως μέσο πυρόσβεσης τόξου όσο και ως μονωτικό μέσο. Χρησιμοποιούν περιβάλλον κενού για να σβήσουν το ηλεκτρικό τόξο, ελέγχοντας και προστατεύοντας έτσι το κύκλωμα. Αυτό αποφεύγει τη χρήση πετρελαίου ή αερίου SF6, καθιστώντας το ασφαλέστερο και πιο φιλικό προς το περιβάλλον. Χρησιμοποιούνται ευρέως σε σταθμούς ηλεκτροπαραγωγής και υποσταθμούς, ειδικά σε εφαρμογές που απαιτούν συχνή λειτουργία.

Ο πιο βασικός τρόπος για να τα ξεχωρίσετε είναι από το περιβάλλον εγκατάστασής τους. Οι διακόπτες κενού χωρίζονται κυρίως σε δύο κατηγορίες: Εσωτερικοί διακόπτες κενού υψηλής τάσης: Κατάλληλοι για χρήση σε κλειστά και ελεγχόμενα περιβάλλοντα εσωτερικού χώρου, συμβατοί με τυπικούς διακόπτες και πληρούν σταθερές συνθήκες λειτουργίας εσωτερικού χώρου.

Αυτόματοι διακόπτες κενού υψηλής τάσης εξωτερικού χώρου: Κατάλληλοι για χρήση σε διάφορα αβέβαια εξωτερικά περιβάλλοντα, χωρίς να ανησυχείτε για δυσμενείς καιρικές συνθήκες.

Είτε σε εσωτερικούς είτε εξωτερικούς χώρους, οι διακόπτες κενού υψηλής τάσης μοιράζονται την ίδια αρχή πυρόσβεσης τόξου πυρήνα, αλλά η δομή, η προστασία και τα σχέδια μόνωσής τους είναι πλήρως προσαρμοσμένα για να ταιριάζουν σε διαφορετικά σενάρια.

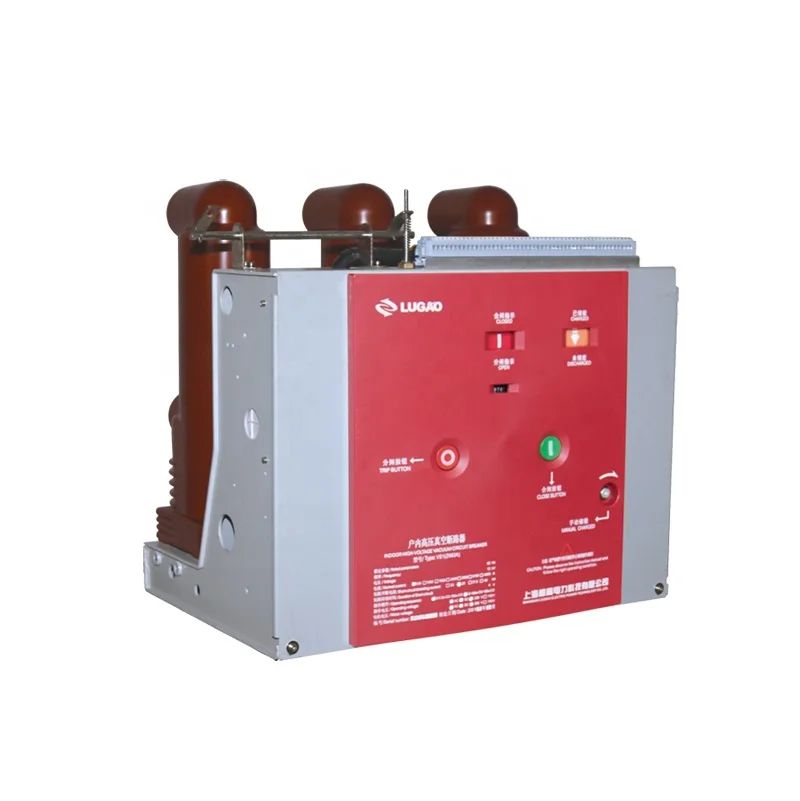

Αυτόματοι διακόπτες κενού εσωτερικού χώρου (Σειρά VS1)

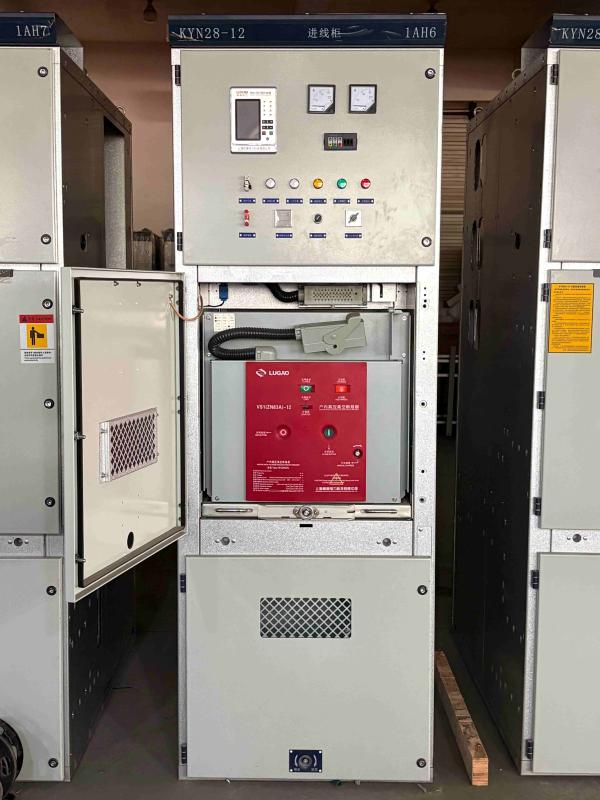

Το VCB εσωτερικού χώρου είναι ο πιο συνηθισμένος τύπος διακόπτη κυκλώματος, που συνήθως εγκαθίσταται σε κλειστούς χώρους όπως συσκευές διανομής και εσωτερικούς υποσταθμούς. Οι αυτόματοι διακόπτες κενού εσωτερικού χώρου της Lugao Power είναι χαρακτηριστικό παράδειγμα σχεδίων που τοποθετούνται σε ντουλάπι. Ο μηχανισμός λειτουργίας είναι ενσωματωμένος στο σώμα του διακόπτη κυκλώματος, επιτρέποντάς του να χρησιμοποιείται όχι μόνο ως σταθερή μονάδα εγκατάστασης αλλά και με έναν ειδικό μηχανισμό πρόωσης για τη διαμόρφωση μιας μονάδας τρόλεϊ. Το τμήμα του κύριου κυκλώματος μπορεί να χρησιμοποιήσει πλήρως σφραγισμένους πόλους για να επιτύχει σμίκρυνση του διακόπτη κυκλώματος και λειτουργία χωρίς συντήρηση. Μπορεί να εξοπλιστεί με εξοπλισμό διανομής όπως το KYN28A-12 και οι μονάδες σταθερού τύπου μπορούν επίσης να εξοπλιστούν με συσκευές διανομής σταθερού τύπου της σειράς XGN.

Χαρακτηριστικά σχεδιασμού

1. Συμπαγής αρθρωτή δομή, προσαρμόσιμη στον τυπικό διακόπτη

Οι διαστάσεις του VCB εσωτερικού χώρου είναι αυστηρά σχεδιασμένες σύμφωνα με τις διαστάσεις του τυπικού εξοπλισμού διανομής όπως το KYN28. Υιοθετεί μια αρθρωτή δομή πλαισίου, επιτρέποντας την άμεση ενσωμάτωση στο ντουλάπι για εγκατάσταση, μεγιστοποιώντας τη χρήση του εσωτερικού χώρου διανομής ισχύος. Ο εσωτερικός διακόπτης κενού της Lugao ενσωματώνει διακόπτη κενού, μηχανισμό λειτουργίας και μονάδα ελέγχου. Ο μπροστινός πίνακας είναι εξοπλισμένος με κουμπιά ανοίγματος και κλεισίματος και ενδεικτικές λυχνίες κατάστασης για άνετη λειτουργία και παρακολούθηση από τους χειριστές.

2. Βασική Βαθμολογία Προστασίας, Κατάλληλη για Καθαρά Εσωτερικά Περιβάλλοντα

Επειδή είναι εγκατεστημένο σε εσωτερικό περιβάλλον ξηρό, χωρίς βροχή και χωρίς υπεριώδη ακτινοβολία, η βαθμολογία προστασίας του εσωτερικού VCB είναι τυπικά IP20~IP40, που απαιτεί μόνο προστασία από τυχαία επαφή με δάχτυλα και εργαλεία και μικρές ποσότητες σκόνης, χωρίς να χρειάζεται να αντιμετωπίσετε δύσκολες καιρικές συνθήκες.

3. Δομή μόνωσης εποξειδικής ρητίνης, κατάλληλη για συνθήκες λειτουργίας ντουλαπιού

Ο θάλαμος πυρόσβεσης τόξου του εσωτερικού VCB είναι ενθυλακωμένος με χιτώνια εποξειδικής ρητίνης, παρέχοντας μόνωση φάσης και φάσης προς έδαφος, κατάλληλη για το στεγνό και καθαρό περιβάλλον μέσα στον πίνακα διανομής. Είναι συμπαγές σε μέγεθος και παρέχει αξιόπιστη μόνωση.

4. Απομόνωση ασφαλείας που επιτυγχάνεται μέσω διακόπτη

Το ίδιο το VCB εσωτερικού χώρου δεν έχει ορατό διακόπτη αποσύνδεσης. η λειτουργία απομόνωσης ασφαλείας επιτυγχάνεται από τον διακόπτη γείωσης και τον αποζεύκτη του εξοπλισμού διανομής, κατάλληλος για σενάρια με ολοκληρωμένη προστασία αλληλομανδάλωσης ντουλαπιού.

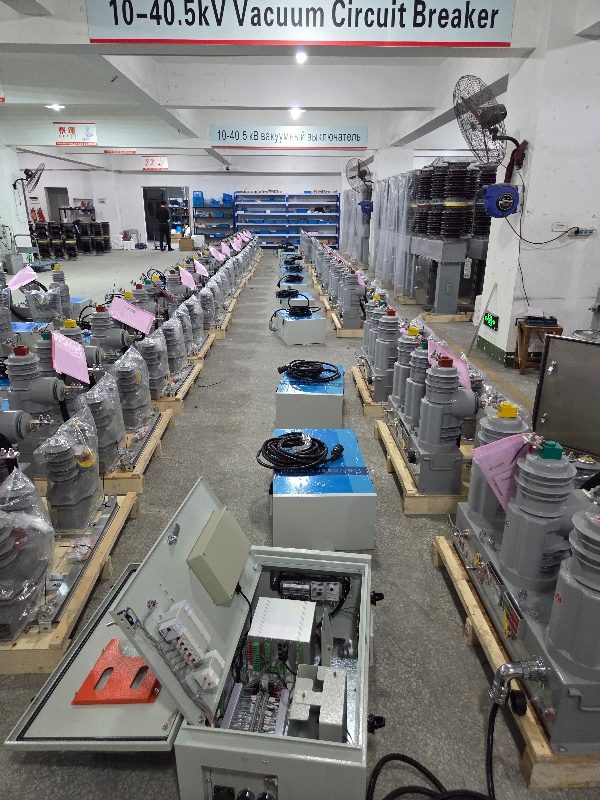

Αυτόματοι διακόπτες κενού εξωτερικού χώρου (Σειρά ZW32)

Επειδή τα VCB εξωτερικού χώρου πρέπει να εκτίθενται σε εξωτερικούς χώρους για παρατεταμένες περιόδους, αντιμετωπίζοντας συνθήκες όπως ο ήλιος και η βροχή, οι ακραίες διαφορές θερμοκρασίας και η ρύπανση από τη σκόνη, ο σχεδιασμός τους δίνει έμφαση στην ανθεκτικότητα και την προστασία. Τα VCB εξωτερικού χώρου της Lugao Electric χαρακτηρίζονται από το μικρό τους μέγεθος, το μικρό βάρος, τις ιδιότητες κατά της συμπύκνωσης και τη λειτουργία χωρίς συντήρηση:

Χαρακτηριστικά σχεδιασμού

1. Υψηλή στεγανοποίηση τριφασική μετα-τύπου πλήρως κλειστή δομή

Οι διακόπτες κενού εξωτερικού χώρου υιοθετούν πλήρως σφραγισμένο σχεδιασμό, επιτυγχάνοντας επίπεδο προστασίας IP65 και άνω. Είναι πλήρως αδιάβροχα, αδιάβροχα και αντισυμπυκνωμένα, επιτρέποντας σταθερή λειτουργία σε περιβάλλοντα βροχής, χιονιού και σκόνης για παρατεταμένες περιόδους. Είναι επίσης ανθεκτικά στις υψηλές θερμοκρασίες, την υπεριώδη ακτινοβολία και τη γήρανση, ανεπηρέαστα από τις υπαίθριες καιρικές αλλαγές.

2. Μονωτικοί δακτύλιοι από καουτσούκ σιλικόνης μεγάλης απόστασης ερπυσμού

Οι αυτόματοι διακόπτες κενού εξωτερικού χώρου χρησιμοποιούν μονωτικούς δακτυλίους από καουτσούκ σιλικόνης (ή κεραμικά) μεγάλης απόστασης ερπυσμού. Σε σύγκριση με τους δακτυλίους εσωτερικής εποξειδικής ρητίνης, αυτό παρέχει μεγαλύτερη απόσταση ερπυσμού, αποτρέποντας την εκκένωση σε υγρά και μολυσμένα εξωτερικά περιβάλλοντα και προσφέρει ανώτερη αντοχή στη γήρανση UV.

3. Η βολική και ευέλικτη λειτουργία εξασφαλίζει την ασφάλεια. Οι αυτόματοι διακόπτες κενού εξωτερικού χώρου της Lugao μπορούν να λειτουργήσουν χειροκίνητα, ηλεκτρικά ή απομακρυσμένα. Παρέχουν σαφώς ορατές αποσυνδέσεις, εξασφαλίζοντας αξιόπιστη ηλεκτρική μόνωση κατά τη συντήρηση χωρίς την ανάγκη πρόσθετων διακοπτών αποσύνδεσης, καθιστώντας τα κατάλληλα για εξωτερικούς χώρους χωρίς κλειστούς διακόπτες.

4. Ευέλικτες επιλογές εγκατάστασης προσαρμόσιμες σε σενάρια εξωτερικού χώρου. Τα VCB εξωτερικού χώρου υποστηρίζουν διάφορες μεθόδους εγκατάστασης, συμπεριλαμβανομένων των εγκαταστάσεων που τοποθετούνται σε στύλο και στο δάπεδο, εξαλείφοντας την ανάγκη για μια ειδική εσωτερική αίθουσα διανομής. Αυτό τα καθιστά ιδιαίτερα κατάλληλα για τοποθεσίες που απαιτούν συχνή λειτουργία.

Πίνακας σύγκρισης βασικών διαφορών μεταξύ διακόπτες κενού εσωτερικού και εξωτερικού χώρου

Πώς να επιλέξετε τον σωστό διακόπτη κενού για το έργο σας;

Όταν επιλέγετε ένα VCB, εστιάστε σε τρεις βασικές πτυχές: περιβάλλον εγκατάστασης, απαιτήσεις προστασίας και σενάρια συντήρησης:

1. Δώστε προτεραιότητα στο περιβάλλον εγκατάστασης. Εάν ο εξοπλισμός εγκατασταθεί σε κλειστό χώρο, όπως ένας εσωτερικός πίνακας διανομής ή ένας χώρος διανομής, αρκεί ένα εσωτερικό VCB, το οποίο προσφέρει χαμηλότερο κόστος και καλύτερη συμβατότητα. Ωστόσο, για εξωτερικές εναέριες γραμμές ή σενάρια με στύλο, πρέπει να επιλεγεί ένα εξωτερικό VCB. Διαφορετικά, ο εξοπλισμός θα καταστραφεί γρήγορα από τη βροχή, τη συμπύκνωση νερού και τη ρύπανση.

2. Αξιολογήστε τη σοβαρότητα του περιβάλλοντος. Για πολύ μολυσμένα και διαβρωτικά περιβάλλοντα όπως οι παράκτιες περιοχές και τα χημικά βιομηχανικά πάρκα, ακόμη και τα εσωτερικά περιβάλλοντα θα πρέπει να δίνουν προτεραιότητα στα VCB εσωτερικού χώρου υψηλού επιπέδου προστασίας. Σε πολύ μολυσμένους εξωτερικούς χώρους, θα πρέπει να επιλέγονται μεγάλες αποστάσεις ερπυσμού και αντιρρυπαντικά εξωτερικά VCB.

3. Εξετάστε τις ανάγκες συντήρησης. Για σενάρια απομακρυσμένων εξωτερικών χώρων, δώστε προτεραιότητα σε VCB εξωτερικού χώρου με ενσωματωμένους διακόπτες αποσύνδεσης και σχέδια που δεν χρειάζονται συντήρηση για να μειώσετε τις δυσκολίες επιτόπιας συντήρησης. Για σενάρια εσωτερικού χώρου, επιλέξτε ένα κατάλληλο μοντέλο VCB εσωτερικού χώρου με βάση τη διαμόρφωση του εξοπλισμού διανομής.

Ως εργοστάσιο με πάνω από 20 χρόνια εμπειρίας στην κατασκευή, η Lugao Power μπορεί να παρέχει προσαρμοσμένες λύσεις επιλογής VCB με βάση το επίπεδο τάσης του έργου σας, τις παραμέτρους ρεύματος και το περιβάλλον εγκατάστασης, βοηθώντας σας να ταιριάξετε τον πιο κατάλληλο εξοπλισμό.

Συχνές ερωτήσεις: Διακόπτης κενού εσωτερικού και εξωτερικού χώρου

1. Μπορώ να χρησιμοποιήσω ένα VCB εσωτερικού χώρου σε εξωτερικούς χώρους για να εξοικονομήσω κόστος;

Αυτό δεν συνιστάται. Οι αυτόματοι διακόπτες κενού εσωτερικού χώρου δεν διαθέτουν τα απαραίτητα χαρακτηριστικά για εξωτερική χρήση, όπως αδιάβροχη, ανθεκτική στην υπεριώδη ακτινοβολία και ανθεκτική στη ρύπανση μόνωση. Αυτό ενέχει κίνδυνο για την ασφάλεια και ακυρώνει την εγγύηση.

2.Μπορεί το ίδιο μοντέλο VCB να λειτουργήσει τόσο για έργα εσωτερικού όσο και για εξωτερικούς χώρους;

Δεν είναι εναλλάξιμα. Αν και χρησιμοποιούν την ίδια τεχνολογία θραύσης υπό κενό, τα μηχανικά και μονωτικά τους σχέδια είναι ειδικά προσαρμοσμένα για συγκεκριμένα περιβάλλοντα. Η χρήση λάθος τύπου μπορεί να οδηγήσει σε πρόωρη ζημιά και σε κινδύνους για την ασφάλεια.

3.Χρειάζονται συντήρηση τα VCB εξωτερικού χώρου;

Οι αυτόματοι διακόπτες κενού εξωτερικού χώρου της Lugao έχουν σχεδιαστεί με μια πλήρως κλειστή δομή, που επιτρέπει τη λειτουργία χαμηλής συντήρησης ή χωρίς συντήρηση. Ωστόσο, εξακολουθεί να συνιστάται η τακτική οπτική επιθεώρηση της κατάστασης του μονωτή.

4.Είναι οι λογικές επιλογής για VCB εσωτερικού και εξωτερικού χώρου ίδιες για 10kV και 35kV;

Η λογική είναι ακριβώς η ίδια, πρώτα, καθορίστε το περιβάλλον εγκατάστασης, η αρχή επιλογής παραμένει αμετάβλητη ανεξάρτητα από το επίπεδο τάσης.

5.Υπάρχει μεγάλη διαφορά τιμής μεταξύ των δύο τύπων VCB;

Για τις ίδιες προδιαγραφές τάσης και ρεύματος, τα VCB εξωτερικού χώρου είναι πιο ακριβά από τα εσωτερικά. Αυτό συμβαίνει επειδή το μοντέλο εξωτερικού χώρου χρησιμοποιεί μόνωση υψηλής αντοχής στις καιρικές συνθήκες, πλήρως στεγανοποιημένη αδιάβροχη δομή και παχύτερο κέλυφος, με αποτέλεσμα υψηλότερο κόστος κατασκευής και υλικού.
