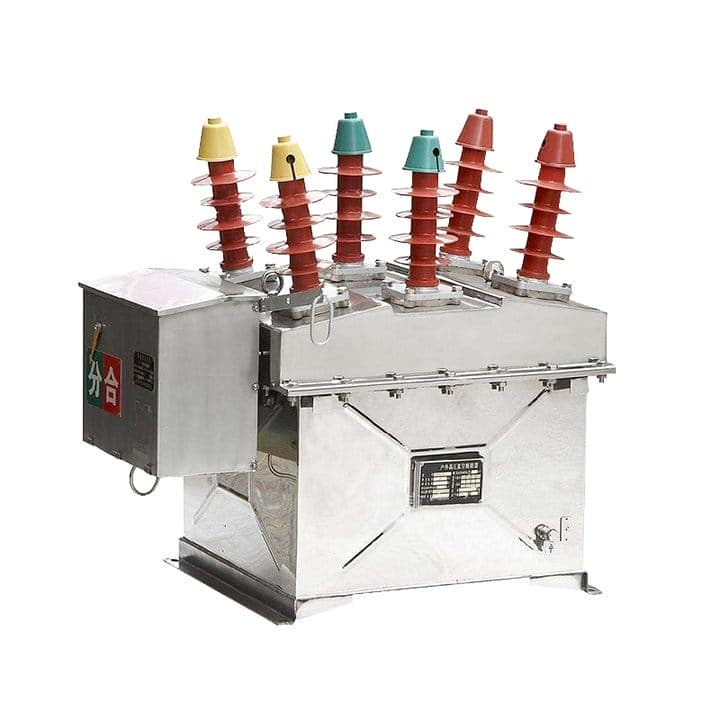

Πώς χειρίζονται οι διακόπτες υψηλής τάσης τα βραχυκυκλώματα και τις υπερφορτώσεις;

Στα συστήματα ισχύος υψηλής τάσης, τα βραχυκυκλώματα και οι υπερφορτώσεις είναι αναπόφευκτα περιστατικά που μπορούν να προκαλέσουν καταστροφικές βλάβες στον εξοπλισμό, να διακόψουν την παροχή ρεύματος και να θέσουν σε κίνδυνο το προσωπικό. Ο διακόπτης κυκλώματος υψηλής τάσης είναι η κύρια συσκευή προστασίας που πρέπει να ανιχνεύει, να διακόπτει και να απομονώνει αυτές τις συνθήκες σφάλματος μέσα σε χιλιοστά του δευτερολέπτου. Αλλά πώς ακριβώς χειρίζεται ένας διακόπτης υψηλής τάσης τέτοια ακραία ηλεκτρικά συμβάντα; Η διαδικασία περιλαμβάνει μια εξελιγμένη ακολουθία ανίχνευσης, συντονισμού ρελέ, μηχανικής λειτουργίας και εξάλειψης τόξου. Όταν συμβεί βραχυκύκλωμα ή υπερφόρτωση, το ρεύμα μπορεί να αυξηθεί σε τιμές 10 έως 50 φορές το κανονικό ρεύμα λειτουργίας, δημιουργώντας τεράστια θερμική και μηχανική καταπόνηση. ΟΔιακόπτης υψηλής τάσηςπρέπει όχι μόνο να ανοίγει τις επαφές του για να σπάσει το κύκλωμα, αλλά και να σβήνει το ηλεκτρικό τόξο που προκύπτει γρήγορα και με ασφάλεια, αποτρέποντας την επανανάφλεξη. Στη Lugao Power Co., Ltd., το εργοστάσιό μας κατασκευάζει διακόπτες υψηλής τάσης για περισσότερα από 20 χρόνια και έχουμε βελτιώσει τους μηχανισμούς διακοπής για να χειριζόμαστε ρεύματα σφάλματος έως 80 kA σε τάσεις έως 550 kV.

Ο χειρισμός βραχυκυκλωμάτων και υπερφορτώσεων διαφέρει τόσο ως προς τη στρατηγική εντοπισμού όσο και ως προς τη στρατηγική διακοπής. Μια υπερφόρτωση είναι ένα μέτριο αλλά παρατεταμένο υπερένταση, συνήθως 1,2 έως 2 φορές το ονομαστικό ρεύμα, το οποίο μπορεί να προκαλέσει θερμική ζημιά εάν αφεθεί να παραμείνει. Τα βραχυκυκλώματα είναι πιο σοβαρά, με ρεύματα που μπορεί να υπερβούν 10 φορές την ονομαστική τιμή, δημιουργώντας τεράστιες μαγνητικές δυνάμεις και ενέργειες τόξου. Ο διακόπτης υψηλής τάσης χρησιμοποιεί προστατευτικά ρελέ για τη διάκριση μεταξύ αυτών των συμβάντων και την εκκίνηση της κατάλληλης απόκρισης. Για υπερφορτώσεις, ο διακόπτης μπορεί να χρησιμοποιήσει ένα ταξίδι με χρονική καθυστέρηση για να επιτρέψει την εκκαθάριση των προσωρινών υπερφορτώσεων. Για βραχυκυκλώματα, ο διακόπτης πρέπει να λειτουργεί στιγμιαία, συχνά μέσα σε 2 έως 3 κύκλους (30 έως 50 χιλιοστά του δευτερολέπτου). Αυτό το άρθρο διερευνά τους λεπτομερείς μηχανισμούς - από τον εντοπισμό σφαλμάτων έως την απόσβεση τόξου - που επιτρέπουν στον διακόπτη υψηλής τάσης να χειρίζεται αξιόπιστα αυτές τις ακραίες συνθήκες. Μοιραζόμαστε επίσης τεχνικές προδιαγραφές από τη σειρά προϊόντων του εργοστασίου μας και πρακτικές πληροφορίες συντήρησης.

Πίνακας περιεχομένων

• 1. Τι συμβαίνει μέσα σε ένα διακόπτη υψηλής τάσης κατά τη διάρκεια ενός βραχυκυκλώματος;
• 2. Πώς ο διακόπτης κυκλώματος υψηλής τάσης εντοπίζει και διαφοροποιεί μεταξύ υπερφόρτωσης και βραχυκυκλώματος;
• 3. Ποιες είναι οι βασικές τεχνικές προδιαγραφές για τη διακοπή σφάλματος;
• 4. Πώς μπορούν η συντήρηση και οι δοκιμές να διασφαλίσουν αξιόπιστο χειρισμό σφαλμάτων;
• Συχνές Ερωτήσεις (FAQ)
• Συμπεράσματα και Διαβούλευση Συστήματος Προστασίας

Τι συμβαίνει μέσα σε ένα διακόπτη υψηλής τάσης κατά τη διάρκεια ενός βραχυκυκλώματος;

Όταν παρουσιαστεί βραχυκύκλωμα, το ρεύμα στο σύστημα ισχύος εκτοξεύεται αμέσως και ο διακόπτης υψηλής τάσης πρέπει να ανταποκρίνεται με εξαιρετική ταχύτητα. Η αλληλουχία των γεγονότων μέσα στον διακόπτη είναι μια λεπτώς χορογραφημένη μηχανική και ηλεκτρική διαδικασία. Με τη λήψη ενός σήματος διακοπής από το ρελέ προστασίας, ο μηχανισμός λειτουργίας (ελατήριο, υδραυλικός ή πνευματικός) απελευθερώνει αποθηκευμένη ενέργεια, προκαλώντας τον διαχωρισμό της κινούμενης επαφής από τη σταθερή επαφή. Τη στιγμή του διαχωρισμού, σχηματίζεται ένα ηλεκτρικό τόξο κατά μήκος του κενού επαφής, που διατηρείται από το υψηλό ρεύμα σφάλματος. Αυτό το τόξο δημιουργεί θερμοκρασίες από 15.000 έως 20.000 Kelvin, οι οποίες θα εξατμίσουν τις επαφές και θα κατέστρεφαν τον διακόπτη αν δεν ελεγχθεί. Επομένως, ο διακόπτης κυκλώματος υψηλής τάσης βασίζεται σε ένα μέσο σβέσης τόξου —είτε αέριο SF6, κενό ή λάδι— για την ψύξη και τον απιονισμό του τόξου, σβήνοντάς το στην επόμενη διέλευση ρεύματος μηδενισμού. Η όλη διαδικασία από την έναρξη του σφάλματος έως τη διακοπή ρεύματος πρέπει να πραγματοποιηθεί εντός 3 έως 5 κύκλων ισχύος (50 έως 80 χιλιοστά του δευτερολέπτου).

Λεπτομερής διαδικασία βήμα προς βήμα μέσα στον διακόπτη υψηλής τάσης κατά τη διάρκεια βραχυκυκλώματος:

• Βήμα 1: Ανίχνευση σφάλματος και εκκίνηση ρελέ:Οι μετασχηματιστές ρεύματος (CT) αντιλαμβάνονται την απότομη αύξηση του ρεύματος και στέλνουν ένα σήμα στο ρελέ προστασίας. Το ρελέ συγκρίνει το ρεύμα με τη ρύθμιση λήψης και προσδιορίζει εάν το σφάλμα είναι βραχυκύκλωμα ή υπερφόρτωση. Για βραχυκύκλωμα, το ρελέ στέλνει μια στιγμιαία εντολή διακοπής στον διακόπτη.
• Βήμα 2: Ενεργοποίηση μηχανισμού λειτουργίας:Το πηνίο ταξιδιού ενεργοποιείται, απελευθερώνοντας το μάνδαλο που συγκρατεί τον μηχανισμό λειτουργίας. Σε έναν διακόπτη που λειτουργεί με ελατήριο, το ελατήριο απελευθερώνει και οδηγεί την κινούμενη επαφή μέσω ενός συστήματος σύνδεσης. Σε έναν υδραυλικό διακόπτη, το λάδι υψηλής πίεσης κατευθύνεται σε ένα έμβολο που κινεί την επαφή. Αυτή η μηχανική δράση διαρκεί συνήθως 5 έως 15 χιλιοστά του δευτερολέπτου.
• Βήμα 3: Διαχωρισμός επαφών και τόξο:Καθώς η κινούμενη επαφή απομακρύνεται, ένα τόξο γεφυρώνει το κενό. Το τόξο οδηγείται αρχικά από το υψηλό ρεύμα και τις μαγνητικές δυνάμεις που δημιουργούνται. Οι επαφές τόξου, κατασκευασμένες από υλικά όπως χαλκός-βολφράμιο ή ασήμι-βολφράμιο, αντιστέκονται στην τήξη αλλά εξακολουθούν να παρουσιάζουν σημαντική διάβρωση.
• Βήμα 4: Σβήσιμο τόξου:Σε έναν διακόπτη υψηλής τάσης SF6, ένας μηχανισμός διόγκωσης συμπιέζει το αέριο SF6 και το κατευθύνει μέσω ενός ακροφυσίου κατά μήκος του τόξου. Η ροή αερίου υψηλής ταχύτητας αφαιρεί τη θερμότητα και τα ιονισμένα σωματίδια, ενώ τα ηλεκτραρνητικά μόρια SF6 αιχμαλωτίζουν ελεύθερα ηλεκτρόνια, αποτρέποντας τον επαναιονισμό. Σε έναν διακόπτη κενού, το τόξο σβήνει με την ταχεία διάχυση μεταλλικών ατμών στο περιβάλλον κενού.
• Βήμα 5: Τρέχουσα μηδενική διακοπή:Το τόξο σβήνει στο επόμενο ρεύμα μηδέν (όταν η κυματομορφή AC διασχίζει το μηδέν). Μετά τη διακοπή, η διηλεκτρική ισχύς στις ανοιχτές επαφές πρέπει να ανακάμψει γρήγορα για να αντέξει την παροδική τάση ανάκτησης (TRV) που εμφανίζεται στο διάκενο. Ο διακόπτης πρέπει να παραμένει ανοιχτός, αποτρέποντας την επαναφορά.

Για να απεικονίσετε τη σοβαρότητα ενός συμβάντος βραχυκυκλώματος, εξετάστε ένα σύστημα 145 kV με ρεύμα σφάλματος 40 kA. Η ενέργεια που απελευθερώνεται στο τόξο μπορεί να ξεπεράσει τα 100 MJ, αρκετή για να λιώσει 50 κιλά χαλκού. Ο αυτόματος διακόπτης υψηλής τάσης στο Lugao έχει σχεδιαστεί για να χειρίζεται τέτοια συμβάντα με ελάχιστη διάβρωση επαφής. Ο μηχανισμός διόγκωσης SF6 που χρησιμοποιούμε έχει βελτιστοποιηθεί μέσω της υπολογιστικής δυναμικής ρευστών (CFD) για να διασφαλιστεί ότι η ταχύτητα ροής αερίου υπερβαίνει τα 2 Mach στο στόμιο του ακροφυσίου, διασφαλίζοντας ταχεία εξάλειψη του τόξου. Σε δοκιμές τύπου, ο Διακόπτης Κυκλώματος Υψηλής Τάσης έχει διακόψει επιτυχώς σφάλματα 40 kA στα 145 kV για 20 διαδοχικές λειτουργίες χωρίς καμία υποβάθμιση της απόδοσης. Αυτός ο στιβαρός σχεδιασμός δίνει στις επιχειρήσεις κοινής ωφέλειας ότι το σύστημά τους θα προστατεύεται ακόμη και κάτω από τις πιο σοβαρές συνθήκες βραχυκυκλώματος.

Πώς ο διακόπτης κυκλώματος υψηλής τάσης εντοπίζει και διαφοροποιεί μεταξύ υπερφόρτωσης και βραχυκυκλώματος;

Η ικανότητα διάκρισης μεταξύ υπερφορτώσεων και βραχυκυκλωμάτων είναι ζωτικής σημασίας για την αξιόπιστη λειτουργία ενός συστήματος ισχύος. Η υπερφόρτωση είναι μια κατάσταση όπου το ρεύμα υπερβαίνει την ονομαστική τιμή αλλά δεν αποτελεί άμεση απειλή για τον εξοπλισμό και μπορεί να είναι προσωρινή (π.χ. εκκίνηση ενός μεγάλου κινητήρα). Ένα βραχυκύκλωμα είναι μια σοβαρή βλάβη που απαιτεί στιγμιαία εκκαθάριση. Ο διακόπτης κυκλώματος υψηλής τάσης βασίζεται σε ρελέ προστασίας—είτε ηλεκτρομηχανικά, στερεάς κατάστασης είτε βασισμένα σε μικροεπεξεργαστή—για να κάνει αυτή τη διάκριση. Αυτοί οι ηλεκτρονόμοι λαμβάνουν εισόδους ρεύματος από μετασχηματιστές ρεύματος (CT) και εισόδους τάσης από μετασχηματιστές δυναμικού (PTs) και χρησιμοποιούν συγκεκριμένους αλγόριθμους και χαρακτηριστικά χρόνου-ρεύματος για να διαφοροποιήσουν τις δύο συνθήκες. Στη συνέχεια, το ρελέ στέλνει ένα σήμα διακοπής στον διακόπτη υψηλής τάσης με τον κατάλληλο χρονισμό.

Πώς το σύστημα ανίχνευσης διακόπτη υψηλής τάσης διαφοροποιεί τις βλάβες:

• Προστασία από υπερένταση αντίστροφου χρόνου (για υπερφόρτωση):Το ρελέ χρησιμοποιεί μια χαρακτηριστική καμπύλη αντίστροφου χρόνου, όπου ο χρόνος διαδρομής μειώνεται όσο αυξάνεται το ρεύμα. Για μέτρια υπερφόρτωση (π.χ. 120 τοις εκατό του ονομαστικού ρεύματος), ο χρόνος ταξιδιού μπορεί να είναι αρκετά δευτερόλεπτα, επιτρέποντας τη διέλευση των προσωρινών υπερφορτώσεων. Εάν η υπερφόρτωση επιμένει, το ρελέ ενεργοποιεί τον διακόπτη υψηλής τάσης για να αποτρέψει τη θερμική ζημιά.
• Προστασία στιγμιαίας υπερέντασης (για βραχυκυκλώματα):Για ρεύματα που υπερβαίνουν ένα υψηλό όριο λήψης (συνήθως 8 έως 12 φορές το ονομαστικό ρεύμα), το ρελέ λειτουργεί ακαριαία, στέλνοντας ένα σήμα διακοπής χωρίς σκόπιμη καθυστέρηση. This ensures that the High Voltage Circuit Breaker opens within 20 to 30 milliseconds, limiting the damage to equipment.
• Προστασία κατευθυντικής υπερέντασης:In networked systems, faults may occur in either direction. Τα ρελέ κατεύθυνσης χρησιμοποιούν εισόδους ρεύματος και τάσης για να προσδιορίσουν την κατεύθυνση του σφάλματος, διασφαλίζοντας ότι μόνο ο διακόπτης υψηλής τάσης που βρίσκεται πιο κοντά στο σφάλμα ανοίγει, ενώ άλλοι παραμένουν κλειστοί για τη διατήρηση της ροής ισχύος.
• Προστασία γείωσης:Για σφάλματα μονής γραμμής προς γείωση, που είναι κοινά σε συστήματα υψηλής τάσης, χρησιμοποιείται ανίχνευση υπολειπόμενου ρεύματος. Το ρελέ παρακολουθεί το ρεύμα μηδενικής ακολουθίας, το οποίο είναι το άθροισμα των τριφασικών ρευμάτων. Εάν το ρεύμα μηδενικής ακολουθίας υπερβεί ένα καθορισμένο όριο, το ρελέ ενεργοποιεί τον διακόπτη κυκλώματος υψηλής τάσης.

Τα σύγχρονα συστήματα διακοπτών υψηλής τάσης χρησιμοποιούν αριθμητικά ρελέ με δυνατότητες επικοινωνίας, επιτρέποντας την απομακρυσμένη παρακολούθηση και συντονισμό με άλλους διακόπτες του υποσταθμού. Αυτοί οι ηλεκτρονόμοι μπορούν επίσης να αποθηκεύουν εγγραφές συμβάντων και κυματομορφές σφάλματος, οι οποίες είναι ανεκτίμητες για την ανάλυση μετά το σφάλμα. Το εργοστάσιό μας στη Lugao Power Co., Ltd. παρέχει μια ολοκληρωμένη υπηρεσία συντονισμού ρελέ προστασίας, διασφαλίζοντας ότι οι ρυθμίσεις για τον αυτόματο διακόπτη υψηλής τάσης ταιριάζουν βέλτιστα στις απαιτήσεις του συστήματός σας. Χρησιμοποιούμε βιομηχανικό λογισμικό συντονισμού για να προσομοιώσουμε διαφορετικά σενάρια σφαλμάτων και να επαληθεύσουμε ότι οι ρυθμίσεις του ρελέ παρέχουν επιλεκτικό συντονισμό, πράγμα που σημαίνει ότι λειτουργεί μόνο ο διακόπτης που βρίσκεται πιο κοντά στο σφάλμα.

Ένα πρακτικό παράδειγμα: Σε μια γραμμή μεταφοράς 230 kV, το ρελέ προστασίας για έναν διακόπτη υψηλής τάσης μπορεί να ρυθμιστεί να ενεργοποιείται σε 1,2 φορές το ονομαστικό ρεύμα για υπερφόρτωση με ρύθμιση χρονοδιακόπτη 2 δευτερολέπτων και σε 12 φορές το ονομαστικό ρεύμα για στιγμιαία διακοπή. Εάν ένας μεγάλος κινητήρας ξεκινήσει, προκαλώντας 1,4 φορές κύμα ρεύματος, το ρελέ δεν θα απενεργοποιηθεί επειδή η διάρκεια υπερφόρτωσης είναι μικρή. Ωστόσο, εάν παρουσιαστεί σφάλμα φάσης-φάσης, το ρεύμα μπορεί να φτάσει το 18 φορές την ονομαστική τιμή και το ρελέ θα απενεργοποιήσει τον διακόπτη υψηλής τάσης στιγμιαία, εξαλείφοντας το σφάλμα εντός 3 κύκλων. Αυτός ο επιλεκτικός συντονισμός είναι απαραίτητος για τη διατήρηση της σταθερότητας του συστήματος και την πρόληψη των διαδοχικών διακοπών.Lugao Power Co., Ltd.παρέχει έναν λεπτομερή οδηγό ρύθμισης ρελέ με κάθε διακόπτη υψηλής τάσης, βοηθώντας τις επιχειρήσεις κοινής ωφέλειας να επιτύχουν τον βέλτιστο συντονισμό.

Ποιες είναι οι βασικές τεχνικές προδιαγραφές για τη διακοπή σφάλματος;

Η ικανότητα ενός διακόπτη υψηλής τάσης να χειρίζεται βραχυκυκλώματα και υπερφορτίσεις καθορίζεται από ένα σύνολο κρίσιμων τεχνικών προδιαγραφών. Αυτές οι παράμετροι καθορίζουν την ονομαστική τιμή ρεύματος σφάλματος του διακόπτη, το χρόνο διακοπής και την ικανότητα μεταβατικής τάσης ανάκτησης (TRV). Lugao Power Co., Ltd. κατασκευάζει μια ολοκληρωμένη σειρά διακοπτών υψηλής τάσης για διάφορα επίπεδα τάσης και συνθήκες σφάλματος. Ο παρακάτω πίνακας συνοψίζει τις βασικές προδιαγραφές χειρισμού σφαλμάτων για τα πιο δημοφιλή μοντέλα μας, τα οποία χρησιμοποιούνται σε υποσταθμούς μεταφοράς και διανομής παγκοσμίως. Όλες οι τιμές υποβάλλονται σε δοκιμή τύπου σύμφωνα με τα πρότυπα IEC 62271-100 και ANSI C37.09.

Εκτός από τις τυπικές αξιολογήσεις, το εργοστάσιό μας προσφέρει Διακόπτη Κυκλώματος Υψηλής Τάσης με βελτιωμένες δυνατότητες διακοπής σφάλματος. Για παράδειγμα, παρέχουμε μια έκδοση "υψηλής ταχύτητας" με βελτιστοποιημένο μηχανισμό λειτουργίας που μειώνει τον χρόνο ανοίγματος κατά 5 χιλιοστά του δευτερολέπτου, κάτι που είναι κρίσιμο για εφαρμογές διακόπτη γεννήτριας. Προσφέρουμε επίσης μια παραλλαγή μεταγωγής "τράπεζα πυκνωτών" με υψηλότερη βαθμολογία TRV για μεταγωγή χωρητικών ρευμάτων. Όλοι οι αυτόματοι διακόπτες υψηλής τάσης είναι εξοπλισμένοι με μηχανισμό αυτοεκτόξευσης που μειώνει την ενέργεια λειτουργίας που απαιτείται για τη διακοπή σφάλματος κατά 30%, επιτρέποντας μικρότερα ελατήρια και πιο αξιόπιστη λειτουργία.

Για να διασφαλίσουμε ότι ο διακόπτης κυκλώματος υψηλής τάσης μας πληροί τις καθορισμένες ονομασίες σφαλμάτων, κάθε μονάδα υποβάλλεται σε ένα ολοκληρωμένο πρόγραμμα εργοστασιακών δοκιμών. Αυτό περιλαμβάνει διηλεκτρικές δοκιμές (συχνότητα ισχύος και κεραυνό παλμό), δοκιμές βραχυκυκλώματος σε ανεξάρτητα εργαστήρια και μηχανικές δοκιμές αντοχής (πάνω από 10.000 επεμβάσεις). Το εργοστάσιό μας στη Lugao Power Co., Ltd. παρέχει μια πλήρη έκθεση δοκιμής με κάθε αποστολή, συμπεριλαμβανομένων παλμογράφων δοκιμών διακοπής σφάλματος, διασφαλίζοντας την πλήρη ιχνηλασιμότητα. Για τους πελάτες κοινής ωφέλειας, αυτές οι αναφορές δοκιμών είναι απαραίτητες για μελέτες σχεδιασμού και συντονισμού δικτύου και παρέχουν τη διαβεβαίωση ότι ο διακόπτης κυκλώματος υψηλής τάσης θα λειτουργεί όπως αναμένεται όταν παρουσιαστεί σφάλμα.

Πώς μπορούν η συντήρηση και οι δοκιμές να διασφαλίσουν αξιόπιστο χειρισμό σφαλμάτων;

Ακόμη και ο καλύτερος διακόπτης υψηλής τάσης θα αποτύχει να διαχειριστεί βραχυκύκλωμα ή υπερφόρτωση εάν δεν συντηρηθεί σωστά. Ο χειρισμός σφαλμάτων βασίζεται στον ακριβή χρονισμό των μηχανικών εξαρτημάτων, στην ακεραιότητα του μέσου απόσβεσης τόξου και στη σωστή λειτουργία των ρελέ και των κυκλωμάτων ελέγχου. Το εργοστάσιό μας στη Lugao Power Co., Ltd. έχει αναπτύξει ένα ολοκληρωμένο πρόγραμμα συντήρησης για τον αυτόματο διακόπτη υψηλής τάσης, το οποίο περιλαμβάνει περιοδική επιθεώρηση, λειτουργικό έλεγχο και διαγνωστική ανάλυση. Η τακτική συντήρηση όχι μόνο διασφαλίζει ότι ο διακόπτης θα λειτουργεί όταν χρειάζεται, αλλά και παρατείνει τη διάρκεια ζωής του και μειώνει τον κίνδυνο καταστροφικής βλάβης.

Βασικές πρακτικές συντήρησης για αξιόπιστο χειρισμό σφαλμάτων του διακόπτη υψηλής τάσης:

• Μέτρηση φθοράς και διάβρωσης επαφής:Μετά από μια διακοπή βραχυκυκλώματος, οι επαφές τόξου μπορεί να διαβρωθούν. Ο σχεδιασμός του διακόπτη κυκλώματος υψηλής τάσης περιλαμβάνει έναν δείκτη φθοράς που επιτρέπει στους χειριστές να εκτιμήσουν την υπολειπόμενη διάρκεια ζωής της επαφής. Συνιστούμε να μετράτε την αντίσταση επαφής (χρησιμοποιώντας μικροωμόμετρο) ετησίως και να αντικαθιστάτε τις επαφές όταν η αντίσταση αυξάνεται κατά περισσότερο από 20 τοις εκατό σε σχέση με τη γραμμή βάσης.
• Παρακολούθηση πυκνότητας αερίου και υγρασίας SF6:Η πίεση αερίου SF6 πρέπει να διατηρείται εντός του καθορισμένου εύρους για τη σωστή απόσβεση του τόξου. Ένα μόνιτορ πυκνότητας παρακολουθεί συνεχώς την πίεση του αερίου και ειδοποιεί τους χειριστές σε περίπτωση διαρροής. Επιπλέον, η περιεκτικότητα σε υγρασία θα πρέπει να ελέγχεται ανά εξάμηνο. Εάν υπερβαίνει τα 200 ppm, το αέριο θα πρέπει να φιλτραριστεί ή να αντικατασταθεί. Το εργοστάσιό μας παρέχει υπηρεσία διαχείρισης και ανάλυσης αερίου για όλους τους διακόπτες υψηλής τάσης.
• Δοκιμή χρονισμού του μηχανισμού λειτουργίας:Οι χρόνοι ανοίγματος και κλεισίματος του διακόπτη πρέπει να ελέγχονται ετησίως χρησιμοποιώντας έναν ψηφιακό αναλυτή χρονισμού. Αποκλίσεις άνω του 10 τοις εκατό από τις εργοστασιακά καθορισμένες τιμές μπορεί να υποδηλώνουν μηχανική φθορά ή κακή ευθυγράμμιση. Ο διακόπτης κυκλώματος υψηλής τάσης μας διαθέτει έναν αρθρωτό μηχανισμό λειτουργίας που μπορεί να συντηρηθεί χωρίς να αφαιρέσετε τον διακόπτη από τη λειτουργία.
• Δοκιμές αντίστασης μόνωσης και συντελεστή ισχύος:Τα μονωτικά μέρη - μονωτές, δακτύλιοι και εσωτερικές δομές στήριξης - θα πρέπει να ελέγχονται για διηλεκτρική ακεραιότητα. Συνιστούμε τη διενέργεια δοκιμής συντελεστή ισχύος (μαυρίσματος δέλτα) κάθε τρία χρόνια για να ανιχνεύσετε τυχόν αλλοίωση στις μονωτικές ιδιότητες.

Για να καταδείξετε τη σημασία της συντήρησης, εξετάστε μια περίπτωση από μια ευρωπαϊκή εταιρεία κοινής ωφέλειας που αντιμετώπισε ότι ένας διακόπτης υψηλής τάσης 245 kV απέτυχε να απενεργοποιηθεί κατά τη διάρκεια βραχυκυκλώματος, προκαλώντας εκτεταμένη ζημιά σε έναν μετασχηματιστή. Μια έρευνα αποκάλυψε ότι ο μηχανισμός λειτουργίας του διακόπτη είχε συσσωρεύσει υγρασία λόγω μιας αποτυχημένης στεγανοποίησης και το πηνίο διακοπής είχε κολλήσει. Στη συνέχεια, το βοηθητικό πρόγραμμα υιοθέτησε τη συνιστώμενη ετήσια δοκιμή χρονισμού και τον έλεγχο υγρασίας και δεν αντιμετώπισαν παρόμοιες βλάβες τα τελευταία οκτώ χρόνια. Το εργοστάσιό μας παρέχει ένα λεπτομερές ημερολόγιο συντήρησης με κάθε διακόπτη υψηλής τάσης και προσφέρουμε εκπαίδευση στο προσωπικό κοινής ωφέλειας σχετικά με τις κατάλληλες διαδικασίες ελέγχου και διάγνωσης.

Για πελάτες που χρειάζονται ολοκληρωμένη υποστήριξη, η Lugao Power Co.,Ltd. προσφέρει ένα συμβόλαιο υπηρεσιών που περιλαμβάνει ετήσια επίσκεψη τεχνικού με εκπαίδευση στο εργοστάσιο, επιτόπιες διαγνωστικές δοκιμές και αντικατάσταση ανταλλακτικών έκτακτης ανάγκης. Παρέχουμε επίσης μια επιλογή απομακρυσμένης παρακολούθησης που παρακολουθεί συνεχώς βασικές παραμέτρους του διακόπτη υψηλής τάσης, αποστέλλοντας ειδοποιήσεις στο κέντρο ελέγχου του βοηθητικού προγράμματος εάν κάποια παράμετρος αποκλίνει από το κανονικό εύρος. Επενδύοντας στην τακτική συντήρηση και αξιοποιώντας τη διαγνωστική μας τεχνογνωσία, οι επιχειρήσεις κοινής ωφέλειας μπορούν να διασφαλίσουν ότι ο διακόπτης υψηλής τάσης τους θα χειρίζεται τα βραχυκυκλώματα και τις υπερφορτώσεις με αξιοπιστία, προστατεύοντας το σύστημα ισχύος και ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποιο είναι το μέγιστο ρεύμα βραχυκυκλώματος που μπορεί να διακόψει ένας διακόπτης υψηλής τάσης;

Απάντηση: Το μέγιστο ρεύμα βραχυκυκλώματος εξαρτάται από την ονομαστική ικανότητα θραύσης του διακόπτη, η οποία καθορίζεται σε kA. Για τον διακόπτη υψηλής τάσης της σειράς LGB, το μέγιστο ρεύμα διακοπής κυμαίνεται από 31,5 kA για μοντέλα 72,5 kV έως 63 kA για μοντέλα 550 kV. Αυτή η βαθμολογία βασίζεται στο συμμετρικό ρεύμα στην ονομαστική τάση. Ο διακόπτης μπορεί επίσης να διακόψει ασύμμετρα ρεύματα σφάλματος με ένα στοιχείο συνεχούς ρεύματος, υπό την προϋπόθεση ότι το συνολικό ρεύμα δεν υπερβαίνει την ικανότητα σχεδιασμού του διακόπτη. Για υψηλότερα επίπεδα σφάλματος, μπορούν να χρησιμοποιηθούν πολλαπλοί διακόπτες σε σειρά ή μπορεί να επιλεγεί ένας διακόπτης υψηλότερης βαθμολογίας. Το εργοστάσιό μας παρέχει μια υπηρεσία ανάλυσης σε επίπεδο σφάλματος για να σας βοηθήσει να επιλέξετε τον σωστό διακόπτη για το σύστημά σας.

Ερώτηση 2: Πώς ο διακόπτης κυκλώματος υψηλής τάσης σβήνει το τόξο αφού ανοίξει;

Απάντηση: Ο διακόπτης κυκλώματος υψηλής τάσης χρησιμοποιεί έναν μηχανισμό διόγκωσης που συμπιέζει το αέριο SF6 και το κατευθύνει μέσω ενός ακροφυσίου κατά μήκος του τόξου. Η ροή αερίου υψηλής ταχύτητας ψύχει το τόξο και αφαιρεί τα ιονισμένα σωματίδια, ενώ τα ηλεκτραρνητικά μόρια SF6 συλλαμβάνουν ελεύθερα ηλεκτρόνια, αποτρέποντας τον επαναιονισμό. Το τόξο σβήνει στο ρεύμα μηδενικής διέλευσης και η διηλεκτρική ισχύς του διακένου επαφής ανακτά γρήγορα. Αυτή η διαδικασία επαναλαμβάνεται για κάθε φάση ανεξάρτητα. Ο Διακόπτης Κυκλώματος Υψηλής Τάσης μας έχει δοκιμαστεί για να διασφαλίσει αξιόπιστη κατάσβεση του τόξου κάτω από όλες τις συνθήκες σφάλματος.

Ερώτηση 3: Μπορεί ένας διακόπτης υψηλής τάσης να χειριστεί πολλαπλά βραχυκυκλώματα χωρίς να χρειάζεται συντήρηση;

Απάντηση: Ναι, ένας διακόπτης κυκλώματος υψηλής τάσης έχει σχεδιαστεί για να χειρίζεται πολλαπλές διακοπές σφαλμάτων πριν χρειαστεί συντήρηση. Ο αριθμός των διακοπών σφάλματος που μπορεί να χειριστεί εξαρτάται από το μέγεθος του ρεύματος σφάλματος και τη σχεδίαση του διακόπτη. Για παράδειγμα, ο Διακόπτης Κυκλώματος Υψηλής Τάσης μπορεί να χειριστεί 20 διακοπές βραχυκυκλώματος πλήρους ονομαστικής αξίας χωρίς αντικατάσταση επαφής. Ωστόσο, για χαμηλότερα ρεύματα σφάλματος, ο αριθμός των διακοπών μπορεί να είναι σημαντικά υψηλότερος. Συνιστούμε να παρακολουθείτε τη φθορά επαφής χρησιμοποιώντας τον δείκτη φθοράς και να προγραμματίζετε τη συντήρηση με βάση το αθροιστικό ρεύμα σφάλματος που διακόπηκε. Το εργοστάσιό μας παρέχει μια αριθμομηχανή συντήρησης για να σας βοηθήσει με αυτόν τον προγραμματισμό.

Ερώτηση 4: Ποια είναι η διαφορά μεταξύ βραχυκυκλώματος και υπερφόρτωσης όσον αφορά τη λειτουργία του διακόπτη υψηλής τάσης;

Απάντηση: Ένα βραχυκύκλωμα είναι ένα σφάλμα υψηλού ρεύματος που απαιτεί στιγμιαία διακοπή, συνήθως εντός 3 έως 5 κύκλων, για την αποφυγή ζημιών στον εξοπλισμό. Η υπερφόρτωση είναι ένα μέτριο υπερβολικό ρεύμα που δεν είναι άμεσα επικίνδυνο και το ρελέ του διακόπτη μπορεί να του επιτρέψει να παραμείνει για μερικά δευτερόλεπτα έως λεπτά για να απαλλαγούν από τις προσωρινές υπερφορτώσεις. Ο διακόπτης κυκλώματος υψηλής τάσης λειτουργεί ταχύτερα για βραχυκυκλώματα παρά για υπερφόρτωση. Για υπερφορτίσεις, ο διακόπτης μπορεί να είναι εξοπλισμένος με ένα θερμικό ή αντίστροφο χαρακτηριστικό διακοπής χρόνου. Οι ρυθμίσεις του ρελέ προστασίας μας είναι βελτιστοποιημένες για να διακρίνουν αυτές τις δύο συνθήκες, διασφαλίζοντας τη σωστή απόκριση.

Ερώτηση 5: Πόσο συχνά πρέπει να ελέγχεται ο διακόπτης κυκλώματος υψηλής τάσης για απόδοση χειρισμού σφαλμάτων;

Απάντηση: Συνιστούμε μια ολοκληρωμένη δοκιμή της απόδοσης χειρισμού σφαλμάτων του διακόπτη υψηλής τάσης τουλάχιστον μία φορά το χρόνο, συμπεριλαμβανομένων δοκιμών χρονισμού, μέτρησης αντίστασης επαφής και ανάλυσης αερίου SF6. Για διακόπτες που λειτουργούν συχνά ή βρίσκονται σε σκληρά περιβάλλοντα, συνιστάται συχνότερος έλεγχος (κάθε 6 μήνες). Επιπλέον, μετά από οποιαδήποτε σημαντική διακοπή σφάλματος (πάνω από το 50 τοις εκατό της ονομαστικής ικανότητας θραύσης), ο διακόπτης θα πρέπει να επιθεωρηθεί και να δοκιμαστεί. Το εργοστάσιό μας παρέχει μια λεπτομερή διαδικασία δοκιμών και προσφέρει υπηρεσίες επιτόπιων δοκιμών για όλα τα προϊόντα μας Διακόπτες Κυκλώματος Υψηλής Τάσης.

Συμπέρασμα: Εξασφαλίστε αξιόπιστη προστασία από σφάλματα με διακόπτη υψηλής τάσης

Οι διακόπτες υψηλής τάσης είναι η άμυνα πρώτης γραμμής έναντι βραχυκυκλωμάτων και υπερφορτώσεων στα συστήματα ισχύος. Η ικανότητά τους να εντοπίζουν, να διακόπτουν και να απομονώνουν τις συνθήκες σφάλματος γρήγορα και αξιόπιστα είναι κρίσιμη για τη σταθερότητα του συστήματος, την προστασία του εξοπλισμού και την ασφάλεια του προσωπικού. Όπως έχουμε εξηγήσει, η διαδικασία περιλαμβάνει ακριβή συντονισμό ρελέ, ταχεία μηχανική δράση και προηγμένη απόσβεση τόξου χρησιμοποιώντας αέριο SF6. Οι τεχνικές προδιαγραφές και οι πρακτικές συντήρησης που περιγράψαμε διασφαλίζουν ότι ο διακόπτης κυκλώματος υψηλής τάσης θα λειτουργεί όταν έχει μεγαλύτερη σημασία. Στη Lugao Power Co., Ltd., το εργοστάσιό μας κατασκεύασε μια ολοκληρωμένη σειρά διακοπτών υψηλής τάσης που πληρούν τα υψηλότερα διεθνή πρότυπα και υποστηρίζονται από δεκαετίες εμπειρίας στη βιομηχανία ηλεκτρικής ενέργειας.
