Πώς οι διακόπτες υψηλής τάσης προστατεύουν τον βιομηχανικό εξοπλισμό από σφάλματα;

Στα βιομηχανικά συστήματα ισχύος, εξοπλισμός όπως μεγάλοι κινητήρες, μετασχηματιστές, συσκευές διανομής και καλώδια εκτίθενται συνεχώς σε ηλεκτρικά σφάλματα—βραχυκυκλώματα, σφάλματα γείωσης και υπερφόρτωση που μπορεί να προκαλέσουν καταστροφικές ζημιές μέσα σε χιλιοστά του δευτερολέπτου. ΕΝΑΔιακόπτης κυκλώματος υψηλής τάσηςχρησιμεύει ως η κύρια διάταξη προστασίας που απομονώνει ελαττωματικά τμήματα, αποτρέποντας τα ρεύματα σφάλματος να καταστρέψουν πολύτιμα βιομηχανικά περιουσιακά στοιχεία. Ο μηχανισμός προστασίας λειτουργεί μέσω μιας ακολουθίας ανίχνευσης, σκονίσματος και εξάλειψης τόξου. Όταν παρουσιαστεί σφάλμα, τα προστατευτικά ρελέ ανιχνεύουν το μη φυσιολογικό ρεύμα ή τάση και στέλνουν ένα σήμα διακοπής στον διακόπτη κυκλώματος υψηλής τάσης. Στη συνέχεια, ο διακόπτης ανοίγει τις επαφές του, σχεδιάζοντας ένα τόξο που σβήνει γρήγορα από ένα μέσο σβέσης - συνήθως αέριο SF6, κενό ή λάδι - μέσα σε 30 έως 50 χιλιοστά του δευτερολέπτου. Αυτή η γρήγορη διακοπή περιορίζει την ενέργεια διέλευσης (I²t), η οποία ελαχιστοποιεί τη θερμική και μηχανική καταπόνηση στον εξοπλισμό. Το εργοστάσιό μας στη Lugao Power Co., Ltd. έχει κατασκευάσει περισσότερες από 10.000 μονάδες διακοπτών υψηλής τάσης για βιομηχανικές εφαρμογές και έχουμε τεκμηριώσει ότι η σωστή επιλογή και συντονισμός διακόπτη μειώνει το κόστος ζημιών στον εξοπλισμό έως και 70 τοις εκατό.

Ωστόσο, η προστασία δεν αφορά μόνο την εκκαθάριση βλαβών - αλλά το να το κάνουμε χωρίς να προκαλούνται πτώσεις τάσης που επηρεάζουν άλλα φορτία και χωρίς να δημιουργούνται καταστροφικές υπερτάσεις μεταγωγής. Οι σύγχρονοι διακόπτες υψηλής τάσης ενσωματώνουν αντιστάσεις προ-εισαγωγής, αντιστάσεις κλεισίματος και συγχρονισμένη τεχνολογία μεταγωγής για τον μετριασμό των παροδικών υπερτάσεων. Διαθέτουν επίσης δυνατότητα επανακλεισίματος πολλαπλών βολών για εφαρμογές εναέριας γραμμής, αν και για βιομηχανικές εγκαταστάσεις με καλωδιακά δίκτυα, συνήθως προτιμάται η ενεργοποίηση μιας βολής για να αποφευχθεί η εκ νέου ενεργοποίηση μιας μόνιμης βλάβης. Επιπλέον, ο διακόπτης πρέπει να συντονιστεί με συσκευές προστασίας ανάντη και κατάντη (ασφάλειες, ρελέ και άλλους διακόπτες) για να επιτευχθεί επιλεκτική ενεργοποίηση, που σημαίνει ότι μόνο το ελαττωματικό τμήμα απομονώνεται ενώ η υπόλοιπη εγκατάσταση συνεχίζει να λειτουργεί. Αυτό το άρθρο εμβαθύνει στις λεπτομερείς αρχές προστασίας, τις τεχνικές παραμέτρους και τις στρατηγικές εφαρμογής των διακοπτών υψηλής τάσης. Θα μοιραστούμε επίσης μελέτες περιπτώσεων πεδίου απόLugao Power Co., Ltd.που δείχνουν πώς οι διακόπτες μας έχουν σώσει τους βιομηχανικούς πελάτες από μεγάλες απώλειες παραγωγής και κόστος αντικατάστασης εξοπλισμού.

Πίνακας περιεχομένων

• 1. Γιατί είναι κρίσιμη η διακοπή ταχείας βλάβης για την προστασία του βιομηχανικού εξοπλισμού;
• 2. Πώς ο συντονισμός ρελέ και ο χρονισμός διακόπτη ελαχιστοποιούν τη ζημιά στον εξοπλισμό;
• 3. Ποιες είναι οι βασικές τεχνικές προδιαγραφές της σειράς διακοπτών υψηλής τάσης;
• 4. Πώς συγκρίνονται τα μέσα απόσβεσης τόξου για την προστασία των βιομηχανικών περιουσιακών στοιχείων;
• Συχνές Ερωτήσεις (FAQ)
• Συμπέρασμα και Έρευνα Λύσης Προσαρμοσμένης Προστασίας

Γιατί η ταχεία διακοπή σφάλματος είναι κρίσιμη για την προστασία του βιομηχανικού εξοπλισμού;

Η ταχύτητα με την οποία ένας διακόπτης υψηλής τάσης διακόπτει ένα ρεύμα σφάλματος είναι ευθέως ανάλογη με το επίπεδο προστασίας που παρέχει στον βιομηχανικό εξοπλισμό. Κατά τη διάρκεια ενός βραχυκυκλώματος, το ρεύμα σφάλματος μπορεί να φτάσει 20 έως 50 φορές το ονομαστικό ρεύμα του εξοπλισμού. Για παράδειγμα, ένας μετασχηματιστής 10 MVA με ονομαστικό ρεύμα 400 A στα 13,8 kV μπορεί να αντιμετωπίσει ρεύμα σφάλματος 20 kA. Χωρίς διακοπή, αυτό το ρεύμα δημιουργεί τεράστιες ηλεκτρομαγνητικές δυνάμεις και θέρμανση joule που μπορεί να παραμορφώσει τις περιελίξεις του μετασχηματιστή, τη μόνωση του καλωδίου τήξης και τη θραύση των αξόνων του κινητήρα. Η συνολική ζημιά είναι συνάρτηση της διαφυγής ενέργειας, η οποία είναι ανάλογη με το τετράγωνο του ρεύματος σφάλματος πολλαπλασιαζόμενο με το χρόνο εκκαθάρισης (I²t). Ένας διακόπτης κυκλώματος υψηλής τάσης που διορθώνει μια βλάβη σε 40 χιλιοστά του δευτερολέπτου αντί για 100 χιλιοστά του δευτερολέπτου μειώνει την ενέργεια I²t κατά περίπου 60 τοις εκατό, μειώνοντας δραματικά την πιθανότητα μόνιμης βλάβης του εξοπλισμού.

Βασικές πτυχές της ταχείας διακοπής στα σχέδια των Διακόπτων Κυκλώματος Υψηλής Τάσης:

• Εξαιρετικά γρήγορη ανίχνευση ρελέ:Οι διακόπτες μας συνδυάζονται με ψηφιακά προστατευτικά ρελέ που ανιχνεύουν σφάλματα μέσα σε 5 έως 10 χιλιοστά του δευτερολέπτου, συμπεριλαμβανομένων σφαλμάτων υψηλής σύνθετης αντίστασης που τα παραδοσιακά ρελέ υπερέντασης χάνουν. Αυτή η έγκαιρη ανίχνευση δίνει στον διακόπτη περισσότερο χρόνο για να ανοίξει πριν κορυφωθεί το ρεύμα σφάλματος.
• Ταχύτητα μηχανισμού λειτουργίας:Ο αυτόματος διακόπτης υψηλής τάσης χρησιμοποιεί έναν μηχανισμό με ελατήριο ή υδραυλικό μηχανισμό που μπορεί να ανοίξει τις επαφές σε 28 έως 35 χιλιοστά του δευτερολέπτου. Ο συνολικός χρόνος εκκαθάρισης (ρελέ + διακόπτης) είναι κάτω από 50 χιλιοστά του δευτερολέπτου για τους περισσότερους τύπους σφαλμάτων.
• Αποτελεσματικότητα σβέσης τόξου:Το τόξο σβήνει στο πρώτο ρεύμα μηδέν μετά τον διαχωρισμό της επαφής. Για ένα σύστημα 50 Hz, αυτό συμβαίνει μέσα σε 10 χιλιοστά του δευτερολέπτου από την αποκοπή επαφής. Η τεχνολογία μας Puffer SF6 διασφαλίζει ότι το τόξο ψύχεται και απιονίζεται μέσα σε 5 χιλιοστά του δευτερολέπτου του ρεύματος μηδέν, αποτρέποντας την εκ νέου χτύπημα.
• Διαμόρφωση πολλαπλών διαλειμμάτων:Για εφαρμογές πολύ υψηλής τάσης (πάνω από 245 kV), ο διακόπτης κυκλώματος υψηλής τάσης χρησιμοποιεί δύο ή τέσσερις διακόπτες σε σειρά, οι οποίοι κατανέμουν την τάση ανάκτησης και μειώνουν τον συνολικό χρόνο διακοπής επιτρέποντας ταχύτερη ανάκτηση διηλεκτρικού ανά θάλαμο.

Οι θερμικές και μηχανικές επιδράσεις των ρευμάτων σφάλματος είναι καλά τεκμηριωμένες. Ένα σφάλμα διάρκειας 100 χιλιοστών του δευτερολέπτου μπορεί να αυξήσει τη θερμοκρασία των χάλκινων αγωγών κατά 200°C, ανόπτοντας το μέταλλο και μειώνοντας τη μηχανική του αντοχή. Στους μετασχηματιστές, οι ηλεκτρομαγνητικές δυνάμεις κατά τη διάρκεια ενός σφάλματος μπορεί να υπερβούν 100 φορές την κανονική δύναμη λειτουργίας, προκαλώντας κίνηση του πυρήνα και παραμόρφωση περιέλιξης. Το εργοστάσιό μας έχει αναλύσει αναφορές ζημιών από πάνω από 200 βιομηχανικά σφάλματα και διαπίστωσε ότι οι διακόπτες με χρόνο καθαρισμού κάτω των 50 χιλιοστών του δευτερολέπτου είχαν ως αποτέλεσμα επισκευάσιμες ζημιές στο 80 τοις εκατό των περιπτώσεων, ενώ οι διακόπτες με χρόνο καθαρισμού άνω των 100 χιλιοστών του δευτερολέπτου είχαν ως αποτέλεσμα συνολική απώλεια εξοπλισμού στο 65 τοις εκατό των περιπτώσεων. Αυτός είναι ο λόγος για τον οποίο κατασκευάζουμε κάθε διακόπτη υψηλής τάσης για να επιτυγχάνουμε την ταχύτερη δυνατή διακοπή χωρίς συμβιβασμούς στην αξιοπιστία. Επιπλέον, ο ασφαλειοδιακόπτης μας περιλαμβάνει έναν μηχανισμό χωρίς διακοπή που εμποδίζει τον χειριστή να κρατήσει τον διακόπτη κλειστό κατά τη διάρκεια ενός σφάλματος, διασφαλίζοντας ότι η λειτουργία προστασίας δεν μπορεί να παρακαμφθεί.

Για την προστασία του κινητήρα, η γρήγορη διακοπή είναι ιδιαίτερα κρίσιμη. Οι μεγάλοι επαγωγικοί κινητήρες (πάνω από 1.000 HP) αντλούν ρεύματα εισόδου 6 έως 8 φορές το ονομαστικό ρεύμα κατά την εκκίνηση. Εάν παρουσιαστεί σφάλμα κατά την εκκίνηση του κινητήρα, το συνδυασμένο ρεύμα εκκίνησης και σφάλματος μπορεί να είναι ακραίο. Ο αυτόματος διακόπτης υψηλής τάσης μπορεί να διαφοροποιήσει το ρεύμα εκκίνησης και το ρεύμα σφάλματος μέσω των ρυθμίσεων του ρελέ του, αλλά μόλις επιβεβαιωθεί ένα σφάλμα, καθαρίζει το κύκλωμα πριν ξεπεραστεί το θερμικό όριο του κινητήρα. Πολλά βιομηχανικά εργοστάσια έχουν αποφύγει την επανατύλιξη του κινητήρα —που μπορεί να κοστίσει από 20.000 έως 50.000 $— εγκαθιστώντας τους διακόπτες ταχείας δράσης μας. Συνοπτικά, η ταχύτητα διακοπής είναι ο μοναδικός πιο σημαντικός παράγοντας για την προστασία του βιομηχανικού εξοπλισμού και ο διακόπτης υψηλής τάσης μας έχει σχεδιαστεί για να παρέχει τους ταχύτερους δυνατούς χρόνους εκκαθάρισης στην κατηγορία του.

Πώς ο συντονισμός ρελέ και ο χρονισμός διακόπτη ελαχιστοποιούν τη ζημιά στον εξοπλισμό;

Η γρήγορη διακοπή από μόνη της δεν αρκεί εάν το σύστημα προστασίας δεν είναι σωστά συντονισμένο. Τα βιομηχανικά συστήματα ισχύος διαθέτουν πολλαπλές συσκευές προστασίας σε διάφορα επίπεδα: διακόπτες τροφοδοσίας, ζεύκτες διαύλου, διακόπτες μετασχηματιστών και κέντρα ελέγχου κινητήρα. Εάν παρουσιαστεί σφάλμα σε έναν τροφοδότη κινητήρα, ο διακόπτης κυκλώματος υψηλής τάσης του τροφοδότη πρέπει να ενεργοποιηθεί πρώτα, απομονώνοντας μόνο αυτόν τον κινητήρα. Εάν ο διακόπτης τροφοδοσίας αποτύχει ή είναι πολύ αργός, ο διακόπτης διαύλου ανάντη θα απενεργοποιηθεί, κλείνοντας ένα ολόκληρο τμήμα της εγκατάστασης. Αυτό είναι γνωστό ως επιλεκτικός συντονισμός και ο Διακόπτης Κυκλώματος Υψηλής Τάσης έχει σχεδιαστεί για να λειτουργεί άψογα με ένα σύστημα βαθμολόγησης ρεύματος χρόνου. Το εργοστάσιό μας στη Lugao Power Co., Ltd. παρέχει μελέτες συντονισμού για κάθε μεγάλη εγκατάσταση, διασφαλίζοντας ότι η καμπύλη διακοπής και ο χρόνος λειτουργίας του διακόπτη έχουν ρυθμιστεί σωστά σε σχέση με τις κατάντη ασφάλειες και τους διακόπτες ανάντη.

Κρίσιμες πτυχές του συντονισμού και του χρονισμού ρελέ στον αυτόματο διακόπτη υψηλής τάσης:

• Προστασία υπερέντασης αντίστροφου χρόνου:Το ρελέ επιτρέπει στον διακόπτη να περνά μέσα από αβλαβή υπερφόρτωση (π.χ. εκκίνηση κινητήρα) αλλά σκάει πιο γρήγορα καθώς αυξάνεται το ρεύμα σφάλματος. Για ονομαστικό ρεύμα σφάλματος 10 φορές, ο διακόπτης σβήνει σε 0,5 δευτερόλεπτα, αλλά για σφάλμα 20 φορές ονομαστικό, καθαρίζει σε 0,12 δευτερόλεπτα.
• Στοιχείο στιγμιαίας προστασίας:Για σοβαρά σφάλματα (πάνω από ένα προκαθορισμένο όριο, συνήθως 15 φορές το ονομαστικό ρεύμα), το ρελέ ενεργοποιεί τον διακόπτη υψηλής τάσης χωρίς σκόπιμη καθυστέρηση, επιτυγχάνοντας χρόνους εκκαθάρισης κάτω από 50 χιλιοστά του δευτερολέπτου. Αυτό το στοιχείο είναι απενεργοποιημένο για τους τροφοδότες κινητήρα για την αποφυγή ενοχλητικής ενεργοποίησης κατά την εκκίνηση.
• Συμπλοκή ζώνης:Οι διακόπτες μας υποστηρίζουν ένα σύστημα αλληλασφάλισης που βασίζεται στην επικοινωνία, όπου ένας διακόπτης κατάντη στέλνει ένα σήμα αποκλεισμού στους διακόπτες ανάντη κατά την εκκαθάριση σφαλμάτων. Εάν ο διακόπτης κατάντη διορθώσει το σφάλμα εντός του καθορισμένου χρόνου, ο διακόπτης ανάντη δεν ενεργοποιείται, διατηρώντας την ισχύ σε υγιή φορτία.
• Συντονισμός επανακλεισίματος:Για βιομηχανικές εγκαταστάσεις με εναέριες γραμμές (π.χ. εγκαταστάσεις εξόρυξης), ο διακόπτης κυκλώματος υψηλής τάσης μπορεί να διαμορφωθεί για αυτόματη επαναφορά. Ο διακόπτης ενεργοποιείται, περιμένει 0,3 δευτερόλεπτα και μετά κλείνει ξανά για να ελέγξει εάν το σφάλμα είναι προσωρινό. Εάν το σφάλμα επιμένει, κλειδώνει. Αυτό μειώνει το χρόνο διακοπής λειτουργίας για παροδικά σφάλματα ενώ προστατεύει τον εξοπλισμό από επαναλαμβανόμενες καταπονήσεις.

Ένα καλά συντονισμένο σύστημα προστασίας όχι μόνο ελαχιστοποιεί τις ζημιές του εξοπλισμού αλλά μειώνει επίσης τον χρόνο διακοπής της παραγωγής. Σε ένα εργοστάσιο τσιμέντου που υποστηρίξαμε πρόσφατα, μια βλάβη σε έναν τροφοδότη κινητήρα μεταφοράς αποκαταστάθηκε από τον διακόπτη υψηλής τάσης του τροφοδότη σε 0,12 δευτερόλεπτα, ενώ ο διακόπτης διαύλου ανάντη παρέμεινε κλειστός. Το εργοστάσιο έχασε μόνο έναν μεταφορέα για 30 λεπτά (για την επισκευή του κινητήρα), ενώ το υπόλοιπο εργοστάσιο συνέχισε την παραγωγή. Χωρίς συντονισμό, ο διακόπτης του λεωφορείου θα είχε σκοντάψει, προκαλώντας 4ωρη διακοπή λειτουργίας του εργοστασίου αξίας 120.000 δολαρίων σε χαμένη παραγωγή. Το εργοστάσιό μας παρέχει μια λεπτομερή μελέτη συντονισμού ως μέρος της τροφοδοσίας του διακόπτη υψηλής τάσης, χρησιμοποιώντας λογισμικό όπως το ETAP ή το SKM για την προσομοίωση των ρευμάτων σφάλματος και την επαλήθευση της επιλεκτικότητας.

Ένας άλλος σημαντικός παράγοντας χρονισμού είναι οι χρόνοι ανοίγματος και κλεισίματος του διακόπτη υπό διαφορετικές συνθήκες λειτουργίας. Ο Διακόπτης Κυκλώματος Υψηλής Τάσης ελέγχεται σε ονομαστική τάση και ονομαστικό ρεύμα βραχυκυκλώματος για να επαληθευτεί ότι ο συνολικός χρόνος εκκαθάρισής του (συμπεριλαμβανομένης της ανίχνευσης ρελέ, της λειτουργίας μηχανισμού και της απενεργοποίησης του τόξου) παραμένει εντός του εγγυημένου παραθύρου. Δοκιμάζουμε επίσης την ικανότητα του διακόπτη να διακόπτει ασύμμετρα ρεύματα με μετατόπιση DC, κάτι που είναι σύνηθες σε βιομηχανικά σφάλματα κοντά σε γεννήτριες ή μεγάλους μετασχηματιστές. Το εξάρτημα συνεχούς ρεύματος μπορεί να καθυστερήσει τη διέλευση ρεύματος από το μηδέν, αυξάνοντας τον χρόνο τόξου. Η σχεδίαση ρουφηξίματος του διακόπτη μας διατηρεί επαρκή πίεση αερίου ακόμη και κατά τη διάρκεια εκτεταμένου τόξου, διασφαλίζοντας ότι το σφάλμα έχει απαλειφθεί ανεξάρτητα από τη μετατόπιση DC. Αυτή η στιβαρότητα είναι ένας βασικός λόγος για τον οποίο ο διακόπτης υψηλής τάσης μας είναι αξιόπιστος σε χαλυβουργεία, εργοστάσια χαρτιού και άλλες βαριές βιομηχανίες.

Ποιες είναι οι βασικές τεχνικές προδιαγραφές της σειράς διακοπτών υψηλής τάσης;

Lugao Power Co., Ltd. κατασκευάζει τρεις κύριες σειρές Διακοπτών Κυκλώματος Υψηλής Τάσης για βιομηχανική προστασία, που καλύπτουν τάσεις διανομής από 12 kV έως 245 kV. Κάθε σειρά έχει σχεδιαστεί με συγκεκριμένες δυνατότητες διακοπής σφαλμάτων, μηχανισμούς λειτουργίας και μέσα απόσβεσης τόξου για να ταιριάζει σε διαφορετικές βιομηχανικές εφαρμογές. Ο παρακάτω πίνακας παρέχει λεπτομερείς παραμέτρους για τα μοντέλα μας που προσδιορίζονται πιο συχνά σε εργοστάσια χάλυβα, εξόρυξης και χημικών. Όλες οι τιμές πιστοποιούνται από ανεξάρτητα εργαστήρια δοκιμών σύμφωνα με τα πρότυπα IEC 62271-100 και ANSI C37.06.

Πέρα από αυτές τις βασικές προδιαγραφές, το εργοστάσιό μας προσφέρει εκτεταμένη προσαρμογή για βιομηχανικές εφαρμογές. Για παράδειγμα, μπορούμε να παρέχουμε διακόπτες ονομαστικής ισχύος κινητήρα με ειδικές καμπύλες διακοπής που ταιριάζουν με τις καμπύλες θερμικής βλάβης κινητήρα. Προσφέρουμε επίσης κλειστά συγκροτήματα διακοπτών (GIS ή AIS) που περιλαμβάνουν τον διακόπτη υψηλής τάσης, αποζεύκτες και διακόπτες γείωσης σε συμπαγή διάταξη. Για σκληρά περιβάλλοντα όπως εξόρυξη ή υπεράκτιες πλατφόρμες, παρέχουμε τροπικές εκδόσεις με βελτιωμένη αντιδιαβρωτική προστασία, περιβλήματα IP54 και θερμαντήρες αντισυμπύκνωσης. Όλες οι μονάδες μας Διακοπτών Κυκλώματος Υψηλής Τάσης περιλαμβάνουν μια θύρα διάγνωσης που μπορεί να ενσωματωθεί στα συστήματα SCADA της εγκατάστασης, επιτρέποντας την απομακρυσμένη παρακολούθηση της φθοράς επαφής, της πίεσης αερίου (για μοντέλα SF6) και της κατάστασης του μηχανισμού λειτουργίας.

Η αξιοπιστία επικυρώνεται μέσω αυστηρών δοκιμών τύπου. Ο αυτόματος διακόπτης κυκλώματος υψηλής τάσης 145 kV έχει ολοκληρώσει 20 φορές τις ονομαστικές διακοπές ρεύματος βραχυκυκλώματος χωρίς αντικατάσταση επαφής, αποδεικνύοντας την ανθεκτικότητα του σχεδιασμού του θαλάμου τόξου. Οι διακόπτες κενού της σειράς 12 kV μας είναι βαθμολογημένοι για 15.000 λειτουργίες σε πλήρες φορτίο και τους εγγυόμαστε για 20 χρόνια κανονικής λειτουργίας. Για πελάτες που ανησυχούν για τις περιβαλλοντικές επιπτώσεις SF6, η σειρά 36 kV μας προσφέρει μια εναλλακτική λύση ξηρού αέρα με παρόμοια απόδοση διακοπής. Η Lugao παρέχει επίσης μια ολοκληρωμένη μελέτη συντονισμού προστασίας για κάθε αυτόματο διακόπτη υψηλής τάσης που παρέχουμε, διασφαλίζοντας ότι οι ρυθμίσεις του διακόπτη ευθυγραμμίζονται με τη φιλοσοφία προστασίας της εγκατάστασης σας. Διατηρούμε ένα παγκόσμιο απόθεμα ανταλλακτικών για όλα τα μοντέλα, με τα περισσότερα ανταλλακτικά διαθέσιμα για παράδοση 48 ωρών, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας σε περίπτωση απροσδόκητης βλάβης.

Πώς συγκρίνονται τα μέσα απόσβεσης τόξου για την προστασία των βιομηχανικών περιουσιακών στοιχείων;

Η επιλογή του μέσου απόσβεσης τόξου—κενό, SF6 ή λάδι— επηρεάζει σημαντικά το πόσο αποτελεσματικά ένας διακόπτης υψηλής τάσης προστατεύει τον βιομηχανικό εξοπλισμό. Κάθε μέσο έχει ξεχωριστά χαρακτηριστικά που επηρεάζουν την ταχύτητα διακοπής, τις απαιτήσεις συντήρησης και την περιβαλλοντική προσαρμοστικότητα. Lugao Power Co., Ltd. κατασκευάζει διακόπτες και με τα τρία μέσα, αλλά συνιστούμε διαφορετικούς τύπους με βάση το επίπεδο τάσης, το καθήκον σφάλματος και τη θέση της εγκατάστασης. Οι διακόπτες κενού κυριαρχούν για εφαρμογές 12 kV έως 40,5 kV λόγω της χαμηλής συντήρησης και της εξαιρετικής διακοπής των ρευμάτων εκκίνησης του κινητήρα. Το SF6 προτιμάται για 72,5 kV και άνω λόγω της υψηλής διηλεκτρικής του αντοχής και της ικανότητάς του να διακόπτει μεγάλα ρεύματα σφάλματος. Οι διακόπτες λαδιού είναι πλέον σε μεγάλο βαθμό απαρχαιωμένοι για νέες εγκαταστάσεις λόγω κινδύνου πυρκαγιάς και έντασης συντήρησης, αλλά εξακολουθούμε να παρέχουμε κιτ εκ των υστέρων πλήρωσης για τις υπάρχουσες εγκαταστάσεις πετρελαίου.

Λεπτομερής σύγκριση των μέσων σβέσης τόξου στις προσφορές μας για διακόπτες υψηλής τάσης:

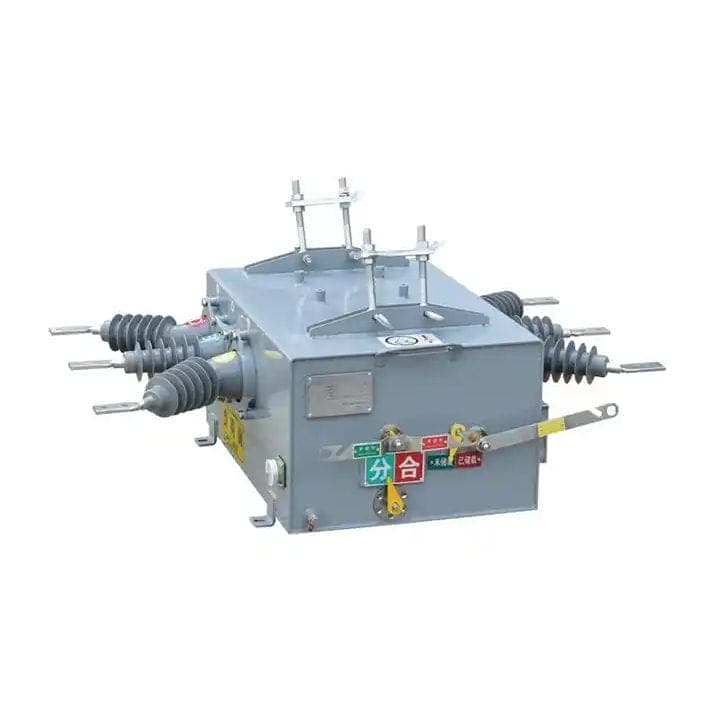

• Διακόπτες κενού (12 kV έως 40,5 kV):Το τόξο καίγεται σε πλάσμα μεταλλικών ατμών μέσα σε σφραγισμένο κεραμικό φάκελο. Στο ρεύμα μηδέν, οι ατμοί μετάλλου συμπυκνώνονται στις επαφές και τις ασπίδες, ανακτώντας τη διηλεκτρική αντοχή σε λιγότερο από 10 μικροδευτερόλεπτα. Αυτό καθιστά τους διακόπτες κενού εξαιρετικά γρήγορους (συνολικός χρόνος καθαρισμού κάτω από 45 ms) και εξαιρετικά αξιόπιστοι για συχνές λειτουργίες. Δεν απαιτούν χειρισμό αερίου και έχουν ελάχιστη συντήρηση—μόνο παρακολούθηση φθοράς επαφής κάθε 5.000 λειτουργίες. Το εργοστάσιό μας προτείνει διακόπτη κενού υψηλής τάσης για εσωτερικούς χώρους διανομής, κέντρα ελέγχου κινητήρα και συστοιχίες πυκνωτών.
• Διακόπτες SF6 (36 kV έως 800 kV):Το τόξο ψύχεται από μια συμπιεσμένη ροή αερίου SF6, η οποία συλλαμβάνει ελεύθερα ηλεκτρόνια και απιονίζει τη διαδρομή τόξου. Οι διακόπτες SF6 μπορούν να διακόψουν πολύ υψηλότερα ρεύματα σφάλματος (έως 80 kA) από τους διακόπτες κενού και είναι λιγότερο ευαίσθητοι στη θερμοκρασία περιβάλλοντος. Ωστόσο, απαιτούν τακτικούς ελέγχους πίεσης αερίου και ανάλυση υγρασίας. Ο διακόπτης κυκλώματος υψηλής τάσης SF6 περιλαμβάνει μια οθόνη πυκνότητας με απομακρυσμένο συναγερμό και παρέχουμε καρότσια χειρισμού αερίου για συντήρηση. Για υπαίθριους υποσταθμούς και μεγάλες βιομηχανικές εγκαταστάσεις με υψηλά επίπεδα βλάβης (πάνω από 40 kA), το SF6 είναι η προτιμώμενη επιλογή.
• Διακόπτες λαδιού (παλαιού τύπου, έως 245 kV):Το τόξο αποσυνθέτει το λάδι, δημιουργώντας αέριο υδρογόνο που ψύχει και σβήνει το τόξο. Οι διακόπτες λαδιού είναι ογκώδεις, απαιτούν τακτικό φιλτράρισμα λαδιού και ενέχουν κινδύνους πυρκαγιάς. Δεν κατασκευάζουμε νέους διακόπτες λαδιού, αλλά προσφέρουμε μια υπηρεσία εκ των υστέρων για την αντικατάσταση των διακοπτών λαδιού με μονάδες διακοπής κυκλώματος υψηλής τάσης SF6 ή κενού, μειώνοντας το κόστος συντήρησης κατά 60 τοις εκατό και βελτιώνοντας την ασφάλεια.

Για να δείξετε την πρακτική διαφορά, σκεφτείτε ένα χαλυβουργείο με δίαυλο 33 kV και επίπεδο σφάλματος 40 kA. Ένας διακόπτης κυκλώματος υψηλής τάσης κενού στα 36 kV θα έπρεπε να χρησιμοποιεί πολλαπλούς διακόπτες σε σειρά, αυξάνοντας την πολυπλοκότητα. Ο διακόπτης μας SF6 36 kV, με έναν μόνο διακόπτη, εκκαθαρίζει αξιόπιστα 40 kA με συνολικό χρόνο εκκαθάρισης 48 ms. Ο διακόπτης SF6 έχει επίσης υψηλότερη μηχανική αντοχή (10.000 λειτουργίες) σε σύγκριση με μια λύση κενού πολλαπλών φιαλών (5.000 λειτουργίες). Από την άλλη πλευρά, για ένα εργοστάσιο τσιμέντου με σύστημα διανομής 13,8 kV και πολλούς τροφοδότες κινητήρα, ο διακόπτης υψηλής τάσης κενού μας παρέχει εξαιρετική προστασία από σφάλματα κινητήρα και δεν απαιτεί χειρισμό αερίου, απλοποιώντας τη συντήρηση για τους ηλεκτρολόγους της εγκατάστασης.

Το εργοστάσιό μας προσφέρει μια δωρεάν συμβουλή επιλογής μεσαίου μεγέθους με βάση τη μελέτη σφαλμάτων και τη διάταξη της εγκατάστασης. Παρέχουμε επίσης εκπαίδευση σχετικά με τις συγκεκριμένες διαδικασίες συντήρησης για κάθε τύπο διακόπτη υψηλής τάσης. Για τις υπάρχουσες εγκαταστάσεις, μπορούμε να πραγματοποιήσουμε μια αξιολόγηση κινδύνου για να προσδιορίσουμε εάν η αναβάθμιση από πετρέλαιο ή παλαιότερη τεχνολογία κενού σε σύγχρονα σχέδια SF6 ή κενού θα βελτιώσει την προστασία και θα μειώσει τον χρόνο διακοπής λειτουργίας. Lugao Power Co., Ltd. έχει μετασκευάσει με επιτυχία περισσότερους από 300 βιομηχανικούς υποσταθμούς και οι πελάτες μας αναφέρουν με συνέπεια βελτιωμένη αξιοπιστία προστασίας και χαμηλότερο κόστος συντήρησης μετά την αναβάθμιση στον αυτόματο διακόπτη υψηλής τάσης.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Πόσο γρήγορα μπορεί ένας διακόπτης υψηλής τάσης να προστατεύσει τον βιομηχανικό εξοπλισμό από σφάλμα βραχυκυκλώματος;

Απάντηση: Ο συνολικός χρόνος προστασίας είναι το άθροισμα του χρόνου ανίχνευσης του ρελέ, του χρόνου του μηχανισμού διακοπής και του χρόνου διακοπής τόξου. Ο διακόπτης κυκλώματος υψηλής τάσης, σε συνδυασμό με ένα ψηφιακό ρελέ, μπορεί να αποκαταστήσει ένα σφάλμα σε 45 έως 55 χιλιοστά του δευτερολέπτου από την έναρξη του σφάλματος έως την τελική διακοπή. Αυτό είναι αρκετά γρήγορο για να περιορίσει την ενέργεια διέλευσης (I²t) σε επίπεδα που αποτρέπουν την παραμόρφωση του τυλίγματος στους μετασχηματιστές και τη ζημιά της ράβδου του ρότορα στους κινητήρες. Για παράδειγμα, ένας κινητήρας 13,8 kV με ρεύμα σφάλματος 25 kA θα είχε μόνο 28 MJ ενέργειας εάν διαγραφεί σε 50 ms, σε σύγκριση με 140 MJ εάν διαγραφεί σε 250 ms. Αυτή η διαφορά είναι η γραμμή μεταξύ επισκευάσιμης ζημιάς και ολικής αντικατάστασης εξοπλισμού.

Ερώτηση 2: Ποια είναι τα σημάδια ότι ένας διακόπτης υψηλής τάσης δεν προστατεύει σωστά τον εξοπλισμό;

Απάντηση: Τα κοινά σημάδια περιλαμβάνουν: συχνή ενόχληση ενεργοποίησης (που υποδηλώνει λανθασμένες ρυθμίσεις ρελέ ή φθαρμένες επαφές). ορατές εναποθέσεις άνθρακα στο περίβλημα του διακόπτη (για διακόπτες αέρα ή λαδιού). Πίεση αερίου SF6 κάτω από το σημείο ρύθμισης συναγερμού (για διακόπτες SF6). και υπερβολικούς κραδασμούς ή θόρυβο κατά τη λειτουργία. Το πιο σημαντικό, εάν αντιμετωπίσετε αστοχίες εξοπλισμού (καμένα καλώδια, καμένες ασφάλειες μετασχηματιστή ή κατεστραμμένες περιελίξεις κινητήρα) παρά τη λειτουργία του διακόπτη, ο συντονισμός προστασίας μπορεί να είναι ανεπαρκής. Το εργοστάσιό μας προσφέρει μια υπηρεσία ελέγχου προστασίας: εξετάζουμε τις ρυθμίσεις ρελέ, το χρονισμό του διακόπτη και τα επίπεδα βλάβης για να εντοπίσουμε κενά. Συνιστούμε τον ετήσιο έλεγχο του Διακόπτη Κυκλώματος Υψηλής Τάσης, συμπεριλαμβανομένων δοκιμών χρονισμού, μετρήσεων αντίστασης επαφής και διηλεκτρικών δοκιμών, για να διασφαλιστεί ότι θα λειτουργήσει όπως έχει σχεδιαστεί κατά τη διάρκεια ενός σφάλματος.

Ερώτηση 3: Μπορεί ένας διακόπτης υψηλής τάσης να προστατεύσει τόσο από υπερφόρτωση όσο και από βραχυκύκλωμα;

Απάντηση: Ναι, μέσω των στοιχείων διπλής προστασίας του. Το στοιχείο υπερέντασης αντίστροφου χρόνου προστατεύει από παρατεταμένες υπερφορτίσεις (π.χ. έναν κινητήρα που λειτουργεί στο 110 τοις εκατό του ονομαστικού ρεύματος), που διακόπτεται μετά από μια χρονική καθυστέρηση για να επιτρέψει αβλαβή υπερφόρτωση. Το στιγμιαίο στοιχείο προστατεύει από βραχυκυκλώματα, ενεργοποιώντας χωρίς καθυστέρηση. Ο αυτόματος διακόπτης υψηλής τάσης είναι εξοπλισμένος με μονάδα ενεργοποίησης που επιτρέπει και στα δύο στοιχεία να ρυθμίζονται ανεξάρτητα. Για τους τροφοδότες κινητήρα, η καμπύλη αντίστροφου χρόνου συντονίζεται με το θερμικό όριο κινητήρα και το στιγμιαίο στοιχείο ρυθμίζεται πάνω από το ρεύμα εκκίνησης για να αποφευχθεί η ενόχληση. Για τους τροφοδότες μετασχηματιστών, η καμπύλη αντίστροφου χρόνου συντονίζεται με τις καμπύλες υπερδιέγερσης και θερμικής βλάβης του μετασχηματιστή.

Ερώτηση 4: Πώς επηρεάζει ο μηχανισμός λειτουργίας ενός διακόπτη υψηλής τάσης την προστατευτική του απόδοση;

Απάντηση: Ο μηχανισμός λειτουργίας καθορίζει την ταχύτητα και την αξιοπιστία του ανοίγματος της επαφής. Ο μηχανισμός μας που λειτουργεί με ελατήριο (έως 36 kV) μπορεί να ανοίξει τις επαφές σε 28 ms, ενώ ο υδραυλικός μας μηχανισμός (για 145 kV και άνω) ανοίγει σε 32 ms. Το ταχύτερο άνοιγμα μειώνει τον χρόνο τόξου και τον συνολικό χρόνο καθαρισμού. Το πιο σημαντικό είναι ότι ο μηχανισμός πρέπει να μπορεί να ανοίγει ακόμα και αν η βοηθητική παροχή ρεύματος αποτύχει. Ο ελατηριωτικός μας μηχανισμός αποθηκεύει ενέργεια μηχανικά, ώστε να μπορεί να λειτουργεί χωρίς εξωτερική ισχύ. Ο υδραυλικός μηχανισμός χρησιμοποιεί συσσωρευτή που αποθηκεύει επίσης ενέργεια. Συνιστούμε να ελέγχετε τον χρόνο φόρτισης και ανοίγματος του μηχανισμού ετησίως, καθώς η φθορά μπορεί να αυξήσει το χρόνο ανοίγματος κατά τη διάρκεια ζωής του διακόπτη. Lugao Power Co., Ltd. παρέχει μια υπηρεσία ανακαίνισης μηχανισμού που επαναφέρει το χρόνο ανοίγματος στις εργοστασιακές προδιαγραφές.

Ερώτηση 5: Τι υποστηρίζει η Lugao Power Co.,Ltd. προσφέρετε να διασφαλίσετε ότι ο διακόπτης υψηλής τάσης προστατεύει σωστά τον βιομηχανικό μας εξοπλισμό;

Απάντηση: Παρέχουμε υποστήριξη από άκρο σε άκρο: μια δωρεάν μελέτη συντονισμού προστασίας που χρησιμοποιεί τα δεδομένα του συστήματός σας. επίβλεψη και θέση σε λειτουργία επί τόπου εγκατάστασης· εκπαίδευση του προσωπικού συντήρησής σας σχετικά με τη ρύθμιση των ρελέ, τις δοκιμές χρονισμού και το χειρισμό SF6 (εάν υπάρχει). και 24ωρη τεχνική τηλεφωνική γραμμή. Προσφέρουμε επίσης μια υπηρεσία παρακολούθησης κατάστασης όπου έχουμε απομακρυσμένη πρόσβαση στα διαγνωστικά δεδομένα του διακόπτη σας (μέσω της προαιρετικής μονάδας επικοινωνίας) και σας στέλνουμε περιοδικές αναφορές σχετικά με τη φθορά επαφής, την τάση του χρόνου λειτουργίας και την πίεση αερίου. Σε περίπτωση σφάλματος, μπορούμε να αναλύσουμε το αρχείο καταγραφής συμβάντων του διακόπτη για να προσδιορίσουμε εάν η προστασία λειτουργεί σωστά ή εάν χρειάζονται προσαρμογές. Το εργοστάσιό μας διατηρεί ένα ολοκληρωμένο απόθεμα ανταλλακτικών για όλα τα μοντέλα μας με διακόπτες υψηλής τάσης, διασφαλίζοντας ότι οποιοδήποτε ανταλλακτικό μπορεί να αποσταλεί εντός 48 ωρών παγκοσμίως. Με την Lugao Power Co., Ltd., δεν λαμβάνετε απλώς έναν διακόπτη, αλλά μια πλήρη συνεργασία προστασίας.

Συμπέρασμα: Προστατέψτε τα βιομηχανικά σας περιουσιακά στοιχεία με διακόπτες υψηλής τάσης Lugao Power

Ο βιομηχανικός εξοπλισμός αντιπροσωπεύει μια τεράστια επένδυση κεφαλαίου και η προστασία του από ηλεκτρικές βλάβες είναι απαραίτητη για τη λειτουργική συνέχεια και την κερδοφορία. Οι διακόπτες κυκλώματος υψηλής τάσης, μέσω της ταχείας ανίχνευσης σφαλμάτων, της γρήγορης λειτουργίας του μηχανισμού και της αποτελεσματικής απόσβεσης τόξου, περιορίζουν την καταστροφική ενέργεια των βραχυκυκλωμάτων και των υπερφορτώσεων. Όπως έχουμε αναφέρει λεπτομερώς, η ταχύτητα διακοπής, ο συντονισμός των ρελέ και η επιλογή των μέσων σβέσης τόξου διαδραματίζουν κρίσιμους ρόλους στην ελαχιστοποίηση της ζημιάς του εξοπλισμού. Το εργοστάσιό μας στη Lugao Power Co., Ltd. έχει σχεδιάσει μια ολοκληρωμένη σειρά Διακόπτες Κυκλώματος Υψηλής Τάσης—από τύπους κενού 12 kV για τροφοδότες κινητήρα έως μονάδες SF6 145 kV για κύριους υποσταθμούς—ο καθένας έχει σχεδιαστεί για να παρέχει το υψηλότερο επίπεδο προστασίας για τη συγκεκριμένη βιομηχανική σας εφαρμογή.

Μην αφήνετε την ευπάθεια του εξοπλισμού σας στην τύχη.Επικοινωνήστε με την Lugao Power Co.,Ltd. σήμεραγια δωρεάν αξιολόγηση προστασίας. Δώστε το μονογραμμικό διάγραμμα, τα επίπεδα ρεύματος σφάλματος και τους τύπους εξοπλισμού σας και οι μηχανικοί προστασίας μας θα παραδώσουν μια προσαρμοσμένη αναφορά με προτεινόμενα μοντέλα διακόπτη, ρυθμίσεις ρελέ και σχήματα συντονισμού. Όλα τα προϊόντα μας για αυτόματο διακόπτη υψηλής τάσης συνοδεύονται από εγγύηση 3 ετών, επιτόπου εκπαίδευση και ομάδα τεχνικής υποστήριξης 24/7.Ζητήστε τώρα τον δωρεάν έλεγχο προστασίας σας από τη Lugao Power Co., Ltd. και βεβαιωθείτε ότι τα βιομηχανικά σας περιουσιακά στοιχεία είναι ασφαλισμένα με την καλύτερη διαθέσιμη τεχνολογία διακοπής κυκλώματος υψηλής τάσης. Επενδύστε στην προστασία, επενδύστε στην ηρεμία.
