Πώς οι ονομασίες τάσης επηρεάζουν την απόδοση της κύριας μονάδας του δακτυλίου;

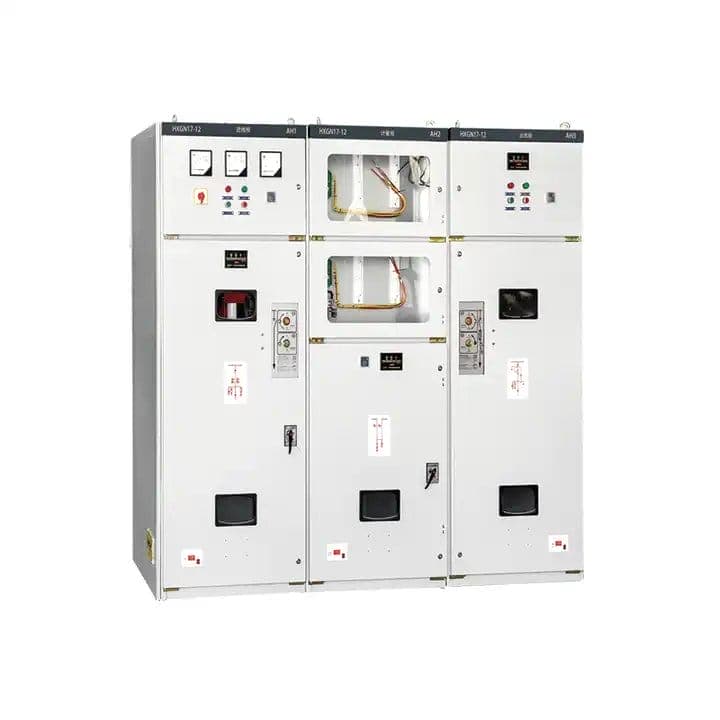

Οι τιμές τάσης δεν είναι απλώς μια προδιαγραφή σε μια πινακίδα. αποτελούν τον ακρογωνιαίο λίθο τηςΚύρια μονάδα δακτυλίου(RMU) απόδοση, ασφάλεια και μακροζωία. Σε δίκτυα διανομής μέσης τάσης (συνήθως 6kV έως 40,5kV), η επιλογή ενός RMU με ακατάλληλη ονομαστική τάση οδηγεί σε καταστροφικές αστοχίες μόνωσης, υπερβολική μερική εκφόρτιση και λειτουργική αστάθεια. Στη Lugao Power Co., Ltd., το εργοστάσιό μας έχει σχεδιάσει λύσεις Ring Main Unit που ταιριάζουν με ακρίβεια με τα προφίλ τάσης δικτύου, διασφαλίζοντας ότι κάθε εξάρτημα από τους διαύλους έως τους διακόπτες κενού λειτουργεί εντός του βέλτιστου παραθύρου ηλεκτρικής καταπόνησης. Αυτό το άρθρο εξηγεί γιατί οι ονομασίες τάσης υπαγορεύουν τη διηλεκτρική αντοχή, την ικανότητα θραύσης φορτίου και την ανοχή σε σφάλματα.

Για τους διαχειριστές κοινής ωφελείας και τους μηχανικούς βιομηχανικών εγκαταστάσεων, η κατανόηση της σχέσης μεταξύ της ονομαστικής τάσης του συστήματος και των δυνατοτήτων αντοχής RMU αποτρέπει τον δαπανηρό χρόνο διακοπής λειτουργίας. Μια κύρια μονάδα δακτυλίου που έχει σχεδιαστεί για 12kV που εφαρμόζεται σε σύστημα 24kV θα αντιμετωπίσει διπλάσια πίεση ηλεκτρικού πεδίου, επιταχύνοντας τη γήρανση της μόνωσης και αυξάνοντας τον κίνδυνο δημιουργίας τόξου φάσης-φάσης. Αντίθετα, ο υπερβολικός προσδιορισμός ενός RMU για ένα δίκτυο χαμηλότερης τάσης σπαταλά κεφαλαιουχικές δαπάνες. Το εργοστάσιό μας στη Lugao Power Co., Ltd. κατασκευάζει προσαρμόσιμα RMU με επαληθευμένες ονομαστικές τιμές τάσης σύμφωνα με τα πρότυπα IEC 62271-200 και GB/T 3906. Αυτός ο περιεκτικός οδηγός αναλύει τον τρόπο με τον οποίο οι ονομασίες τάσης επηρεάζουν κάθε παράμετρο απόδοσης, που υποστηρίζεται από τα εσωτερικά δεδομένα δοκιμών μας και την εμπειρία πεδίου.

Τηλεφωνικός κατάλογος

Γιατί η ονομαστική τάση καθορίζει τη διηλεκτρική αντοχή και τον συντονισμό μόνωσης σε μια κύρια μονάδα δακτυλίου

Η διηλεκτρική απόδοση οποιασδήποτε κύριας μονάδας δακτυλίου είναι ουσιαστικά συνδεδεμένη με το επίπεδο ονομαστικής τάσης. Η ονομαστική τάση επηρεάζει τις ηλεκτρικές αποστάσεις, τις αποστάσεις ερπυσμού και τον τύπο του μονωτικού μέσου (SF6, στερεό εποξειδικό ή ξηρό αέρα). Για μια κύρια μονάδα δακτυλίου από τη Lugao Power Co., Ltd., το εργοστάσιό μας σχεδιάζει κάθε RMU με μια καθορισμένη τάση αντοχής σε συχνότητα ισχύος και τάση αντοχής σε κεραυνούς που συσχετίζονται άμεσα με τη μέγιστη τάση λειτουργίας του συστήματος. Παρακάτω είναι μια λεπτομερής ανάλυση του τρόπου με τον οποίο οι ονομαστικές τάσεις ορίζουν τα κατώφλια μόνωσης.

• Βασικό επίπεδο μόνωσης (BIL):Για ένα RMU 12kV, η τυπική τάση αντοχής σε κεραυνούς είναι η κορυφή 75kV. Για μια μονάδα 24kV, το BIL αυξάνεται στα 125kV. Αυτή η αύξηση 66% απαιτεί μεγαλύτερη απόσταση φάσεων και στιβαρά φράγματα στερεάς μόνωσης.
• Τάση έναρξης μερικής εκφόρτισης (PDIV):Οι υψηλότερες τιμές τάσης αυξάνουν εκθετικά τους κινδύνους μερικής εκφόρτισης. Το εργοστάσιό μας δοκιμάζει κάθε κύρια μονάδα δακτυλίου σε ονομαστική τάση 1,5x για να διασφαλίσει ότι το PDIV παραμένει κάτω από 10 pC. Στα 36 kV, ο έλεγχος PD απαιτεί χύτευση εποξειδικής τριπλής στρώσης.
• Εκκαθάριση και ερπυσμός:Το IEC 62271-1 επιβάλλει ελάχιστες αποστάσεις 60 mm για 12kV αλλά 120 mm για 24kV. Τα σχέδια της κύριας μονάδας δακτυλίου μας ενσωματώνουν βελτιστοποιημένη χύτευση υπό κενό για να μειώσουν τα απαιτούμενα διάκενα υπερβαίνοντας τα πρότυπα.
• Εξάρτηση πίεσης SF6:Για RMU με μόνωση αερίου, οι υψηλότερες τιμές τάσης απαιτούν αυξημένη πυκνότητα αερίου SF6 (0,25 MPa για 12 kV έναντι 0,45 MPa για 40,5 kV) για τη διατήρηση της διηλεκτρικής ακαμψίας. Lugao Power Co., Ltd. χρησιμοποιεί στεγανές συγκολλημένες δεξαμενές από ανοξείδωτο χάλυβα.

Το εργοστάσιό μας έχει συγκεντρώσει αποτελέσματα δοκιμών από 500+ εγκαταστάσεις RMU. Ο παρακάτω πίνακας απεικονίζει την άμεση συσχέτιση μεταξύ της ονομαστικής τάσης και των βασικών παραμέτρων μόνωσης γιαLugao Power Co., Ltd.Σειρά Ring Main Unit.

Η επιλογή της σωστής ονομαστικής τάσης δεν είναι προαιρετική. Όταν μια κύρια μονάδα δακτυλίου λειτουργεί πάνω από την τάση σχεδιασμού της, η ηλεκτρική δενδροποίηση ξεκινά εντός δύο ετών. Το εργοστάσιό μας συνιστά να καθορίζετε πάντα ένα RMU με ονομαστική τάση ίση ή 10% υψηλότερη από τη μέγιστη τάση λειτουργίας του δικτύου. Lugao Power Co., Ltd. προσφέρει προσαρμοσμένες RMU από 6kV έως 40,5kV, καθεμία επικυρωμένη μέσω δοκιμών διηλεκτρικού τύπου στο πιστοποιημένο εργαστήριο υψηλής τάσης μας.

Πώς οι ονομασίες τάσης επηρεάζουν άμεσα τη μεταγωγή διακοπής φορτίου και την ικανότητα δημιουργίας βραχυκυκλώματος

Η απόδοση μεταγωγής διακοπής φορτίου και η ικανότητα δημιουργίας βραχυκυκλώματος μιας κύριας μονάδας δακτυλίου δεν είναι στατικές. κλιμακώνονται με την ονομαστική τάση. Για ένα δεδομένο σχέδιο φυσικής επαφής, η αύξηση της ονομαστικής τάσης αυξάνει την ενέργεια του τόξου κατά τις λειτουργίες μεταγωγής. Οι μηχανικοί του εργοστασίου μας στη Lugao Power Co., Ltd. σχεδιάστε την κύρια μονάδα δακτυλίου μας με γεωμετρίες επαφής που λαμβάνουν υπόψη τόσο την τάση όσο και το ρεύμα ταυτόχρονα. Δείτε πώς η ονομαστική τάση επηρεάζει τη δυναμική απόδοση.

• Δυνατότητα εξαφάνισης τόξου:Στα 12 kV, ένας διακόπτης διακοπής φορτίου πρέπει να σβήσει ένα τόξο περίπου 250 V ανά mm. Στα 24 kV, η τάση τόξου διπλασιάζεται, απαιτώντας μεγαλύτερες ταχύτητες διαχωρισμού επαφής και βελτιωμένους αγωγούς τόξου. Το RMU χρησιμοποιεί διακόπτες κενού αξονικού μαγνητικού πεδίου για σταθερή απόδοση έως 40,5 kV.
• Δυνατότητα δημιουργίας (Ρεύμα αιχμής):Τα πρότυπα IEC απαιτούν μια κύρια μονάδα δακτυλίου να αντέχει σε ρεύματα έως και 2,5 φορές το ονομαστικό ρεύμα βραχυκυκλώματος. Ωστόσο, οι υψηλότερες τάσεις του συστήματος μειώνουν το επιτρεπόμενο ρεύμα, εκτός εάν αυξηθεί η πίεση επαφής. Lugao Power Co., Ltd. χρησιμοποιεί επαφές αργύρου-βολφραμίου που διατηρούν χαμηλή αντίσταση επαφής ακόμη και σε ονομασίες 40,5kV/1250A.
• Υπερτάσεις μεταγωγής:Κατά την εναλλαγή επαγωγικών ή χωρητικών φορτίων, οι RMU υψηλότερης τάσης δημιουργούν πιο σοβαρές υπερτάσεις επανέναρξης. Το εργοστάσιό μας εξοπλίζει την κύρια μονάδα δακτυλίου μας με RC snubber ή απαγωγείς υπερτάσεων για δίκτυα άνω των 24kV.
• Ποσοστό διάβρωσης επαφής:Για τον ίδιο αριθμό λειτουργιών διακοπής φορτίου, ένα RMU 36 kV θα διαβρώσει τις επαφές 40% γρηγορότερα από μια μονάδα 12 kV εάν δεν έχει σχεδιαστεί σωστά. Το εργοστάσιό μας χρησιμοποιεί υλικό επαφής CuCr50 για να ελαχιστοποιήσει τη διάβρωση, επεκτείνοντας την ηλεκτρική ζωή σε 10.000 λειτουργίες.

Παρακάτω είναι ένας συγκριτικός πίνακας που δείχνει πώς η Lugao Power Co.,Ltd. Η σειρά Ring Main Unit διατηρεί την απόδοση σε όλες τις ονομαστικές τάσεις ενώ πληροί ή υπερβαίνει τις απαιτήσεις του IEC 62271-100.

Το εργοστάσιό μας έχει πραγματοποιήσει πάνω από 2000 δοκιμές θραύσης φορτίου στην οικογένεια της κύριας μονάδας Ring. Τα δεδομένα επιβεβαιώνουν ότι με τη βελτιστοποιημένη σχεδίαση επαφών, μια RMU 40,5 kV μπορεί να επιτύχει παρόμοια αξιοπιστία μεταγωγής με μια μονάδα 12 kV. Lugao Power Co., Ltd. παρέχει εγγυημένες δυνατότητες δημιουργίας και διακοπής βραχυκυκλώματος για κάθε ονομαστική τάση. Για κρίσιμες εφαρμογές όπως αιολικά πάρκα ή κέντρα δεδομένων, το εργοστάσιό μας συνιστά την επιλογή ενός RMU με ονομαστική τάση που περιλαμβάνει περιθώριο ασφαλείας 15% πάνω από την ονομαστική τάση δικτύου για την αντιμετώπιση παροδικών υπερτάσεων.

Τι συμβαίνει όταν συμβαίνουν αναντιστοιχίες ονομαστικής τάσης – Λειτουργίες αστοχίας πεδίου στην κύρια μονάδα δακτυλίου

Οι επιτόπιες αποδείξεις από την ομάδα σέρβις του εργοστασίου μας δείχνουν ότι η αναντιστοιχία ονομαστικής τάσης είναι η δεύτερη πιο κοινή αιτία βλάβης της κύριας μονάδας δακτυλίου μετά από ακατάλληλη εγκατάσταση. Όταν ένα RMU με ονομαστική τιμή 12kV συνδέεται σε ένα σύστημα 24kV, οι συνέπειες ακολουθούν μια προβλέψιμη εξέλιξη της βλάβης. Η κατανόηση αυτών των τρόπων αστοχίας βοηθά τους μηχανικούς να προσδιορίσουν σωστά από την αρχή. Lugao Power Co., Ltd. έχει καταγράψει περισσότερες από 150 περιπτώσεις αναντιστοιχίας παγκοσμίως.

• Διηλεκτρική Βλάβη (Φάση προς Γείωση):Η τάση του ηλεκτρικού πεδίου διπλασιάζεται, υπερβαίνοντας τη διηλεκτρική αντοχή της μόνωσης. Μέσα σε 6-12 μήνες εμφανίζεται ανθρακούχο ίχνος στους εποξειδικούς μονωτές. Το εργοστάσιό μας αντιμετώπισε φλας των δακτύλων RMU που είχαν ως αποτέλεσμα την πλήρη αντικατάσταση του εξοπλισμού διανομής.
• Σφάλμα εσωτερικού τόξου:Η υπέρταση προκαλεί ιονισμό του υπολειπόμενου αέρα μέσα στα διαμερίσματα αερίου. Ακόμη και οι RMU με μόνωση SF6 χάνουν τη διηλεκτρική τους ικανότητα εάν η ονομαστική τάση ξεπεραστεί κατά 30%. Η εγκληματολογική ανάλυση του εργοστασίου μας αποκάλυψε πιτσιλίσματα λιωμένου χαλκού από σφάλματα τόξου σε μη ταιριασμένες μονάδες.
• Πρόωρη γήρανση των VT/PTs:Οι μετασχηματιστές τάσης που έχουν σχεδιαστεί για χαμηλότερες τιμές κορεστούν μαγνητικά, τραβώντας υπερβολικό ρεύμα διέγερσης και υπερθέρμανση. Αυτό οδηγεί σε δευτερεύουσα αστοχία μόνωσης. Σε μια περίπτωση, το PT ενός RMU 12kV εξερράγη μετά από 8 μήνες σε ένα σύστημα 20kV.
• Βλάβη θωράκισης διακόπτη κενού:Οι υψηλότερες κλίσεις τάσης επιταχύνουν τον βομβαρδισμό ιόντων στην ασπίδα ατμών, μειώνοντας την ακεραιότητα του κενού. Το εργοστάσιό μας διαπίστωσε ότι ένας διακόπτης 12kV που χρησιμοποιείται στα 24kV έχασε το κενό μέσα σε 2000 λειτουργίες αντί για την ονομαστική τιμή 30.000.
• Ζητήματα κυκλώματος ελέγχου:Οι χωρητικοί διαχωριστές και οι ηλεκτρονικοί αισθητήρες τάσης παράγουν λανθασμένα σήματα για τα ρελέ προστασίας, οδηγώντας σε ενοχλητική ενεργοποίηση ή αστοχία ενεργοποίησης. Lugao Power Co., Ltd. συμβουλεύει να ταιριάζουν ακριβώς οι αισθητήρες τάσης με την ονομαστική τιμή του RMU.

Για να ποσοτικοποιήσει τον κίνδυνο, το εργοστάσιό μας πραγματοποίησε δοκιμές ταχείας γήρανσης σε δείγματα της κύριας μονάδας δακτυλίου σε ονομαστική τάση 1,2x, 1,5x και 2,0x. Τα αποτελέσματα συνοψίζονται παρακάτω.

Το εργοστάσιό μας συνιστά ανεπιφύλακτα να επαληθεύσετε τη μέγιστη τάση του συστήματος τόσο σε κανονικές όσο και σε συνθήκες έκτακτης ανάγκης πριν επιλέξετε μια κύρια μονάδα δακτυλίου. Το Lugao προσφέρει επιτόπιους ελέγχους τάσης και μπορεί να παρέχει σε RMU βελτιωμένη μόνωση για δίκτυα που είναι επιρρεπή σε διογκώσεις τάσης. Μην βασίζεστε μόνο στην τάση της πινακίδας. να ζητάτε πάντα εκθέσεις διηλεκτρικών δοκιμών από τον κατασκευαστή.

Πώς να επιλέξετε τη σωστή βαθμολογία τάσης κύριας μονάδας δακτυλίου για το δίκτυό σας

Η επιλογή της βέλτιστης ονομαστικής τάσης για μια κύρια μονάδα δακτυλίου απαιτεί ανάλυση της ονομαστικής τάσης του δικτύου, της μέγιστης συνεχούς τάσης λειτουργίας, των επιπέδων παροδικής υπέρτασης και του υψομέτρου. Το εργοστάσιό μας στο Λουγκάο έχει αναπτύξει μια συστηματική διαδικασία επιλογής που διασφαλίζει την απόδοση του RMU για 30+ χρόνια. Παρακάτω περιγράφουμε μια μεθοδολογία βήμα προς βήμα που χρησιμοποιείται από τους μηχανικούς μας συστημάτων ισχύος.

• Βήμα 1: Προσδιορίστε την υψηλότερη τάση του συστήματος (Um).Για ένα ονομαστικό σύστημα 10kV, το Um είναι συνήθως 12kV. Για ονομαστικό 20kV, το Um είναι 24kV. Χρησιμοποιείτε πάντα το Um ως την ονομαστική τάση βάσης για το RMU.
• Βήμα 2: Υπολογίστε τη μείωση του υψομέτρου.Πάνω από τα 1000 μέτρα, η μόνωση του αέρα εξασθενεί. Για κάθε 100m πάνω από 1000m, μειώστε την ικανότητα ονομαστικής τάσης κατά 1%. Το εργοστάσιό μας παρέχει RMU διορθωμένα σε υψόμετρο έως 4000 μέτρα.
• Βήμα 3: Αξιολογήστε τη σοβαρότητα της υπέρτασης κεραυνού.Περιοχές με υψηλά ισοκεραυνικά επίπεδα (>30 ημέρες καταιγίδας/έτος) απαιτούν RMU με υψηλότερο BIL. Lugao Power Co., Ltd. προσφέρει ενισχυμένη μόνωση με εξωτερικούς απαγωγείς υπερτάσεων.
• Βήμα 4: Εξετάστε τις μελλοντικές αναβαθμίσεις δικτύου.Εάν το δίκτυο διανομής μπορεί να αναβαθμιστεί από 12kV σε 24kV εντός 10 ετών, το εργοστάσιό μας συνιστά την αγορά ενός RMU 24kV αλλά αρχικά τη λειτουργία του στα 12kV. Αυτό το μέλλον αποδεικνύει την επένδυση.
• Βήμα 5: Ελέγξτε τη συμβατότητα σε επίπεδο βραχυκυκλώματος.Οι RMU υψηλότερης τάσης έχουν συνήθως χαμηλότερες τιμές ρεύματος βραχυκυκλώματος για το ίδιο φυσικό μέγεθος. Επιβεβαιώστε ότι το ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου (1s) του RMU υπερβαίνει το επίπεδο σφάλματος του συστήματος.

Το εργοστάσιό μας παράγει μια τυπική μήτρα διαβάθμισης τάσης για τη σειρά προϊόντων Ring Main Unit. Ανατρέξτε στον παρακάτω πίνακα για γρήγορη επιλογή.

Το εργοστάσιό μας διαθέτει μια αποκλειστική ομάδα μηχανικών εφαρμογών που μπορεί να βοηθήσει στην επιλογή ονομαστικής τάσης για οποιαδήποτε κύρια μονάδα δακτυλίου. Lugao Power Co., Ltd. παρέχει επίσης προσαρμοσμένες χαρακτηριστικές πινακίδες που ταιριάζουν με μη τυπικές τάσεις δικτύου. Ζητάτε πάντα ένα πιστοποιητικό δοκιμής αντοχής τάσης πριν ολοκληρώσετε την αγορά RMU. Το εργοστάσιό μας εκτελεί 100% διηλεκτρικές δοκιμές ρουτίνας σε κάθε RMU που αποστέλλεται.

Σύνοψη και Οδηγίες για Δράσεις από την Lugao Power Co., Ltd.

Οι τιμές τάσης είναι η πιο κρίσιμη ηλεκτρική παράμετρος που επηρεάζει την απόδοση της κύριας μονάδας δακτυλίου. Από το συντονισμό της μόνωσης έως την εναλλαγή διακοπής φορτίου και τη μακροπρόθεσμη αξιοπιστία, η σωστή ονομαστική τάση εξασφαλίζει ασφάλεια, μειώνει το συνολικό κόστος ιδιοκτησίας και αποτρέπει τις απρογραμμάτιστες διακοπές λειτουργίας. Το εργοστάσιό μας συνόψισε πέντε βασικές προτάσεις για μηχανικούς και ειδικούς προμηθειών.

• Να ταιριάζετε πάντα την ονομαστική τάση RMU στην υψηλότερη τάση του συστήματος (Um), όχι μόνο στην ονομαστική τάση.
• Για δίκτυα με συχνούς κεραυνούς ή υπερτάσεις μεταγωγής, καθορίστε μια κύρια μονάδα δακτυλίου με 20% υψηλότερο BIL από το ελάχιστο απαιτούμενο.
• Ποτέ μην λειτουργείτε συνεχώς RMU πάνω από το 95% της ονομαστικής του τάσης. Η μερική εκφόρτιση επιταχύνεται δραματικά πέρα ​​από αυτό το όριο.
• Το υψόμετρο, το επίπεδο ρύπανσης και η θερμοκρασία περιβάλλοντος επηρεάζουν επίσης τη διηλεκτρική απόδοση – συμβουλευτείτε την Lugao Power Co.,Ltd. για μείωση καμπυλών.
• Επενδύστε σε εργοστασιακές διηλεκτρικές δοκιμές για να επαληθεύσετε τις ικανότητες αντοχής της τάσης του RMU πριν από την εγκατάσταση.

Η γκάμα κύριας μονάδας δακτυλίου του εργοστασίου μας περιλαμβάνει τιμές τάσης από 6 kV έως 40,5 kV, καθεμία από τις οποίες έχει δοκιμαστεί σύμφωνα με τα διεθνή πρότυπα. Επιλέγοντας την Lugao Power Co., Ltd., αποκτάτε πρόσβαση σε σχεδιασμένες λύσεις που μεγιστοποιούν το χρόνο λειτουργίας του δικτύου.Επικοινωνήστε με το εργοστάσιό μας σήμεραγια αξιολόγηση συμβατότητας τάσης και λάβετε ένα προσαρμοσμένο φύλλο δεδομένων RMU για το συγκεκριμένο έργο σας.
