Γιατί οι διακόπτες υψηλής τάσης γίνονται τυπικοί στα έξυπνα δίκτυα;

Η παγκόσμια μετάβαση στα έξυπνα δίκτυα αναδιαμορφώνει θεμελιωδώς το τοπίο μεταφοράς και διανομής ηλεκτρικής ενέργειας. Στην καρδιά αυτής της μεταμόρφωσης,διακόπτες υψηλής τάσηςεξελίσσονται από απλούς μηχανικούς διακόπτες σε έξυπνες, ψηφιακά συνδεδεμένες συσκευές που αποτελούν τη ραχοκοκαλιά του αυτοματισμού δικτύου. Γιατί όμως οι διακόπτες υψηλής τάσης γίνονται στάνταρ στα έξυπνα δίκτυα; Η απάντηση βρίσκεται στις άνευ προηγουμένου απαιτήσεις που τίθενται στα σύγχρονα συστήματα ηλεκτρικής ενέργειας: την ανάγκη για στιγμιαία ανίχνευση σφαλμάτων, δυνατότητες αυτοθεραπείας, τηλεχειρισμό και απρόσκοπτη ενσωμάτωση με ανανεώσιμες πηγές ενέργειας. Τα έξυπνα δίκτυα απαιτούν διακόπτες κυκλώματος που κάνουν κάτι περισσότερο από απλώς να διακόπτουν τα ρεύματα σφάλματος—πρέπει να παρακολουθούν δεδομένα σε πραγματικό χρόνο, να επικοινωνούν με συστήματα αυτοματισμού υποσταθμών και να επιτρέπουν την προγνωστική συντήρηση. Το εργοστάσιό μας στη Lugao Power Co., Ltd. βρέθηκε στην πρώτη γραμμή αυτής της εξέλιξης, σχεδιάζοντας λύσεις διακοπτών υψηλής τάσης που ενσωματώνουν αισθητήρες, ψηφιακά ρελέ και προηγμένες διεπαφές επικοινωνίας απευθείας στην αρχιτεκτονική του διακόπτη. Αυτό το άρθρο θα διερευνήσει τους τεχνικούς, λειτουργικούς και στρατηγικούς οδηγούς που καθιστούν τους διακόπτες υψηλής τάσης απαραίτητους στις αναπτύξεις έξυπνου δικτύου.

Η τυποποίηση του διακόπτη υψηλής τάσης σε έξυπνα δίκτυα βασίζεται σε τρεις βασικές επιταγές: αξιοπιστία, αποτελεσματικότητα και προσαρμοστικότητα. Οι παραδοσιακοί ηλεκτρομηχανικοί διακόπτες δεν διαθέτουν τις δυνατότητες επικοινωνίας που απαιτούνται για συντονισμό σε όλο το δίκτυο, ενώ οι σύγχρονοι ψηφιακοί διακόπτες μπορούν να μεταδώσουν λειτουργικά δεδομένα - όπως φθορά επαφής, πίεση αερίου και θερμοκρασία - σε ένα κεντρικό κέντρο ελέγχου. Αυτά τα δεδομένα επιτρέπουν τη συντήρηση βάσει συνθηκών, μειώνοντας τις απρογραμμάτιστες διακοπές λειτουργίας και παρατείνοντας τη διάρκεια ζωής του εξοπλισμού. Επιπλέον, η ενσωμάτωση ηλεκτρονικών ισχύος και συστημάτων αποθήκευσης ενέργειας σε έξυπνα δίκτυα απαιτεί ταχύτερη και ακριβέστερη διακοπή σφάλματος. Η σειρά μας High Voltage Circuit Breaker ενσωματώνει αλγόριθμους ανίχνευσης φλας τόξου και μεταγωγής μηδενικής διασταύρωσης που ελαχιστοποιούν τις διαταραχές του συστήματος, διατηρώντας την ποιότητα ισχύος και τη σταθερότητα του δικτύου. Σε αυτόν τον περιεκτικό οδηγό, θα αναλύσουμε τις τεχνολογικές καινοτομίες που καθιστούν τους διακόπτες υψηλής τάσης ακρογωνιαίο λίθο της υποδομής έξυπνου δικτύου, θα παρέχουμε λεπτομερείς τεχνικές προδιαγραφές και θα μοιραστούμε πληροφορίες από την εμπειρία του εργοστασίου μας στην παροχή αυτόματων διακοπτών σε ψηφιακούς υποσταθμούς παγκοσμίως.

Πίνακας περιεχομένων

• 1. Γιατί η ικανότητα ψηφιακής επικοινωνίας καθιστά τους διακόπτες υψηλής τάσης απαραίτητους για τα έξυπνα δίκτυα;
• 2. Πώς οι διακόπτες με ενσωματωμένο αισθητήρα ενεργοποιούν την προγνωστική συντήρηση και την παρακολούθηση κατάστασης;
• 3. Ποιες είναι οι βασικές τεχνικές προδιαγραφές των έξυπνων αυτόματων διακοπτών υψηλής τάσης;
• 4. Πώς υποστηρίζουν οι αυτόματοι διακόπτες υψηλής τάσης τις λειτουργίες αυτοματισμού δικτύου και αυτοίασης;
• Συχνές Ερωτήσεις (FAQ)
• Συμπέρασμα και Διαβούλευση με Smart Grid Breaker

Γιατί η ικανότητα ψηφιακής επικοινωνίας καθιστά τους διακόπτες υψηλής τάσης απαραίτητους για τα έξυπνα δίκτυα;

Τα έξυπνα δίκτυα ορίζονται από την ικανότητά τους να συλλέγουν, να αναλύουν και να ενεργούν σε δεδομένα από χιλιάδες σημεία σε όλο το δίκτυο. Ένας διακόπτης υψηλής τάσης που δεν διαθέτει δυνατότητα ψηφιακής επικοινωνίας είναι ένα τυφλό σημείο σε αυτό το σύστημα, που δεν μπορεί να αναφέρει την κατάστασή του ή να ανταποκριθεί σε απομακρυσμένες εντολές. Οι σύγχρονοι διακόπτες έξυπνου δικτύου είναι εξοπλισμένοι με διεπαφές συμβατές με το IEC 61850, δίνοντάς τους τη δυνατότητα να επικοινωνούν με ελεγκτές υποσταθμών, συστήματα SCADA, ακόμη και πλατφόρμες ανάλυσης που βασίζονται σε σύννεφο. Αυτή η επικοινωνία δεν περιορίζεται στην απλή κατάσταση ενεργοποίησης/απενεργοποίησης. Περιλαμβάνει λεπτομερή λειτουργικά δεδομένα, όπως μετρητές λειτουργίας, εκτιμήσεις διάβρωσης επαφής, πίεση αερίου SF6 και μετρήσεις θερμοκρασίας. Το εργοστάσιό μας στοLugao Power Co., Ltd.ενσωματώνει μια αποκλειστική έξυπνη ηλεκτρονική συσκευή (IED) με κάθε διακόπτη υψηλής τάσης που παράγουμε, παρέχοντας μια τυποποιημένη ψηφιακή διεπαφή που απλοποιεί την ενσωμάτωση σε οποιαδήποτε αρχιτεκτονική έξυπνου δικτύου.

Βασικά χαρακτηριστικά ψηφιακής επικοινωνίας που κάνουν τον αυτόματο διακόπτη υψηλής τάσης να ενεργοποιεί το έξυπνο δίκτυο:

• Υποστήριξη πρωτοκόλλου IEC 61850:Οι διακόπτες μας εφαρμόζουν την πλήρη σειρά υπηρεσιών IEC 61850, συμπεριλαμβανομένου του GOOSE (Generic Object-Oriented Substation Event) για γρήγορη επικοινωνία peer-to-peer και MMS (Manufacturing Message Specification) για εποπτικό έλεγχο. Αυτό διασφαλίζει τη διαλειτουργικότητα με έξυπνες ηλεκτρονικές συσκευές οποιουδήποτε κατασκευαστή.
• Ολοκληρωμένη μέτρηση και παρακολούθηση:Κάθε διακόπτης κυκλώματος υψηλής τάσης ενσωματώνει αισθητήρες τάσης και ρεύματος (CT και VT), παρέχοντας μέτρηση σε πραγματικό χρόνο των παραμέτρων γραμμής. Αυτά τα δεδομένα χρησιμοποιούνται για μέτρηση, συντονισμό προστασίας και ανάλυση ποιότητας ισχύος, εξαλείφοντας την ανάγκη για ξεχωριστούς μετασχηματιστές οργάνων.
• Απομακρυσμένη λειτουργία και επαλήθευση κατάστασης:Οι χειριστές μπορούν να ανοίγουν ή να κλείνουν τον διακόπτη από απόσταση και το σύστημα επιβεβαιώνει την κατάσταση θέσης μέσω πολλαπλών ανεξάρτητων αισθητήρων θέσης. Αυτή η δυνατότητα τηλεχειρισμού είναι απαραίτητη για την απομόνωση σφαλμάτων και την αποκατάσταση του συστήματος σε έξυπνα δίκτυα.
• Χαρακτηριστικά κυβερνοασφάλειας:Η ψηφιακή διεπαφή περιλαμβάνει μηχανισμούς ελέγχου ταυτότητας και κρυπτογράφησης για την αποτροπή μη εξουσιοδοτημένης πρόσβασης, διασφαλίζοντας ότι ο διακόπτης υψηλής τάσης δεν μπορεί να παραβιαστεί από απειλές στον κυβερνοχώρο. Το εργοστάσιό μας έχει λάβει πιστοποίηση για συμμόρφωση με την κυβερνοασφάλεια σύμφωνα με το IEC 62443.

Ένα πρακτικό παράδειγμα από ένα έργο έξυπνου δικτύου στη Νότια Κορέα καταδεικνύει την αξία της ψηφιακής επικοινωνίας. Το έργο απαιτούσε 40 διακόπτες κυκλώματος υψηλής τάσης για έναν υποσταθμό 154 kV, ο καθένας με πλήρη επικοινωνία IEC 61850. Οι διακόπτες ήταν σε θέση να αναφέρουν την κατάσταση λειτουργίας τους στο κέντρο ελέγχου σε πραγματικό χρόνο και το πρωτόκολλο GOOSE χρησιμοποιήθηκε για την αποστολή σημάτων διακοπής μεταξύ των διακοπτών σε λιγότερο από 2 χιλιοστά του δευτερολέπτου. Όταν συνέβη ένα σφάλμα σε μια γραμμή μεταφοράς, οι διακόπτες και στα δύο άκρα επικοινωνούσαν μεταξύ τους και τα ρελέ προστασίας για να απομονώσουν το σφάλμα σε λιγότερο από 100 ms, αποτρέποντας μια διαδοχική συσκότιση. Το βοηθητικό πρόγραμμα ανέφερε ότι οι ψηφιακοί διακόπτες μείωσαν τον χρόνο αποκατάστασης σφάλματος από 45 λεπτά σε λιγότερο από 5 λεπτά, βελτιώνοντας σημαντικά την αξιοπιστία του δικτύου. Το εργοστάσιό μας στο Λουγκάο παρείχε τις πλήρεις υπηρεσίες ενοποίησης της επικοινωνίας, διασφαλίζοντας ότι οι διακόπτες ενσωματώνονται απρόσκοπτα στο υπάρχον σύστημα αυτοματισμού υποσταθμού.

Επιπλέον, τα δεδομένα από τον ψηφιακό διακόπτη υψηλής τάσης χρησιμοποιούνται για τη βελτιστοποίηση του δικτύου. Αναλύοντας τους αριθμούς λειτουργίας και το χρονοδιάγραμμα κάθε διακόπτη, το βοηθητικό πρόγραμμα μπορεί να εντοπίσει τις αδυναμίες του συστήματος και να σχεδιάσει τη συντήρηση ή τις αναβαθμίσεις προληπτικά. Αυτή η προσέγγιση βάσει δεδομένων είναι χαρακτηριστικό γνώρισμα της λειτουργίας έξυπνου δικτύου και είναι δυνατή μόνο με διακόπτες που παρέχουν ολοκληρωμένες ψηφιακές πληροφορίες. Η σειρά High Voltage Circuit Breaker περιλαμβάνει ένα ενσωματωμένο καταγραφικό δεδομένων που αποθηκεύει έως και 5.000 συμβάντα, στα οποία μπορείτε να προσπελάσετε εξ αποστάσεως για ανάλυση μετά από σφάλμα. Αυτή η δυνατότητα όχι μόνο βελτιώνει την αξιοπιστία του συστήματος αλλά μειώνει επίσης το κόστος λειτουργίας του δικτύου επιτρέποντας την αποτελεσματικότερη χρήση των στοιχείων ενεργητικού.

Πώς οι διακόπτες με ενσωματωμένο αισθητήρα ενεργοποιούν την προγνωστική συντήρηση και την παρακολούθηση κατάστασης;

Μία από τις πιο σημαντικές εξελίξεις στην τεχνολογία του διακόπτη υψηλής τάσης είναι η ενσωμάτωση αισθητήρων που παρακολουθούν κρίσιμες παραμέτρους σε πραγματικό χρόνο. Οι παραδοσιακοί διακόπτες απαιτούν χειροκίνητη επιθεώρηση και περιοδική συντήρηση, που συχνά οδηγεί είτε σε περιττή συντήρηση ή, χειρότερα, σε αστοχία που θα μπορούσε να είχε προβλεφθεί. Οι έξυπνοι διακόπτες δικτύου, από την άλλη πλευρά, μετρούν συνεχώς τη φθορά επαφής, την πυκνότητα αερίου SF6, τα χαρακτηριστικά του μηχανισμού λειτουργίας και τις συνθήκες περιβάλλοντος, παρέχοντας μια πλήρη εικόνα της υγείας του διακόπτη. Αυτά τα δεδομένα αναλύονται με αλγόριθμους εκτίμησης κατάστασης που προβλέπουν την υπολειπόμενη ωφέλιμη ζωή του διακόπτη και προτείνουν ενέργειες συντήρησης. Το εργοστάσιό μας στο Λουγκάο έχει αναπτύξει μια ιδιόκτητη πλατφόρμα παρακολούθησης κατάστασης που είναι ενσωματωμένη στον διακόπτη υψηλής τάσης, παρέχοντας στους χειριστές χρήσιμες πληροφορίες που παρατείνουν τη διάρκεια ζωής του εξοπλισμού και μειώνουν το κόστος συντήρησης.

Παρακολούθηση βασικών συνθηκών και προγνωστικά χαρακτηριστικά συντήρησης του διακόπτη υψηλής τάσης:

• Παρακολούθηση διάβρωσης επαφής:Χρησιμοποιώντας έναν συνδυασμό μετρήσεων ρεύματος και τάσης, οι διακόπτες μας εκτιμούν τη σωρευτική διάβρωση των επαφών τόξου. Αυτό γίνεται αναλύοντας την ενέργεια του τόξου σε κάθε διακοπή και ο αλγόριθμος αντισταθμίζει διαφορετικά επίπεδα ρεύματος σφάλματος. Οι χειριστές λαμβάνουν μια ειδοποίηση όταν η φθορά της επαφής φτάσει σε ένα προκαθορισμένο όριο, επιτρέποντάς τους να προγραμματίσουν την αντικατάσταση πριν συμβεί μια αστοχία.
• Παρακολούθηση πυκνότητας αερίου SF6:Ένας αισθητήρας πίεσης ακριβείας παρακολουθεί συνεχώς την πίεση αερίου SF6, αντισταθμίζοντας τις διακυμάνσεις της θερμοκρασίας. Εάν η πυκνότητα του αερίου πέσει κάτω από ένα κρίσιμο επίπεδο, ο διακόπτης στέλνει συναγερμό και μπορεί να εμποδίσει περαιτέρω λειτουργίες για να αποτρέψει μια καταστροφική βλάβη. Αυτό είναι ιδιαίτερα σημαντικό για την περιβαλλοντική συμμόρφωση, καθώς πρέπει να αναφέρονται διαρροές SF6.
• Ανάλυση λειτουργικού μηχανισμού:Τα ρεύματα του πηνίου ανοίγματος και κλεισίματος του διακόπτη καταγράφονται κατά τη διάρκεια κάθε λειτουργίας. Αναλύοντας την τρέχουσα κυματομορφή, το σύστημα μπορεί να ανιχνεύσει αλλαγές στην αντίσταση του μηχανισμού, υποδεικνύοντας θέματα όπως η τριβή, η υποβάθμιση της λίπανσης ή η φθορά του ελατηρίου. Αυτό επιτρέπει την εκτέλεση συντήρησης πριν αποτύχει ο μηχανισμός.
• Παρακολούθηση θερμοκρασίας:Οι θερμικοί αισθητήρες στους κύριους ακροδέκτες και τους διαύλους ανιχνεύουν οποιαδήποτε ασυνήθιστη θέρμανση, η οποία θα μπορούσε να υποδηλώνει χαλαρές συνδέσεις ή υψηλή αντίσταση επαφής. Αυτό μπορεί να αποτρέψει μια θερμική αστοχία που θα μπορούσε να βλάψει τον διακόπτη και τον σχετικό εξοπλισμό.

Μια μελέτη περίπτωσης από ένα βοηθητικό πρόγραμμα μετάδοσης στις Ηνωμένες Πολιτείες υπογραμμίζει τα οφέλη της προγνωστικής συντήρησης. Το δίκτυο είχε 120 διακόπτες υψηλής τάσης σε λειτουργία και ακολουθούσαν έναν σταθερό κύκλο συντήρησης 5 ετών για όλους τους διακόπτες. Μετά την εγκατάσταση των ενσωματωμένων σε αισθητήρα διακόπτες με παρακολούθηση κατάστασης, διαπίστωσαν ότι πάνω από το 40 τοις εκατό των διακοπτών είχαν φθορά επαφής που ήταν σημαντικά μικρότερη από την αναμενόμενη, ενώ μερικοί πλησίαζαν το όριο φθοράς πολύ νωρίτερα. Με τη μετάβαση στη συντήρηση βάσει συνθηκών, κατάφεραν να μειώσουν τον φόρτο εργασίας συντήρησης κατά 50 τοις εκατό, εστιάζοντας μόνο στους διακόπτες που χρειάζονταν πραγματικά προσοχή. Αυτό είχε ως αποτέλεσμα την εξοικονόμηση άνω των 300.000 USD ετησίως στο κόστος εργασίας και υλικών συντήρησης, ενώ παράλληλα μείωσε τον κίνδυνο απρόβλεπτων διακοπών. Το βοηθητικό πρόγραμμα ανέφερε επίσης μια επέκταση κατά 15 τοις εκατό στη μέση διάρκεια ζωής του στόλου των Διακοπτών Κυκλώματος Υψηλής Τάσης.

Το εργοστάσιό μας στη Lugao Power Co., Ltd. παρέχει μια ολοκληρωμένη λύση παρακολούθησης κατάστασης που περιλαμβάνει τους αισθητήρες, το υλικό απόκτησης δεδομένων και το λογισμικό ανάλυσης. Το λογισμικό δημιουργεί έναν δείκτη υγείας για κάθε διακόπτη κυκλώματος υψηλής τάσης, ο οποίος εμφανίζεται σε έναν πίνακα εργαλείων στον οποίο μπορείτε να έχετε πρόσβαση μέσω ενός προγράμματος περιήγησης ιστού. Ο πίνακας οργάνων δείχνει μια κατάσταση φαναριού (πράσινο, κίτρινο, κόκκινο) για κάθε παρακολουθούμενη παράμετρο, διευκολύνοντας τους χειριστές να δώσουν προτεραιότητα στις ενέργειες συντήρησης. Προσφέρουμε επίσης μια υπηρεσία προγνωστικής ανάλυσης, όπου οι μηχανικοί μας αναλύουν τα δεδομένα από τους διακόπτες σας και παρέχουν συστάσεις για συντήρηση, επισκευή ή αντικατάσταση. Με την υιοθέτηση της προγνωστικής συντήρησης για τον διακόπτη υψηλής τάσης, οι επιχειρήσεις κοινής ωφέλειας μπορούν να μειώσουν σημαντικά το συνολικό κόστος ιδιοκτησίας και να βελτιώσουν την αξιοπιστία της υποδομής έξυπνου δικτύου τους.

Ποιες είναι οι βασικές τεχνικές προδιαγραφές των έξυπνων αυτόματων διακοπτών υψηλής τάσης;

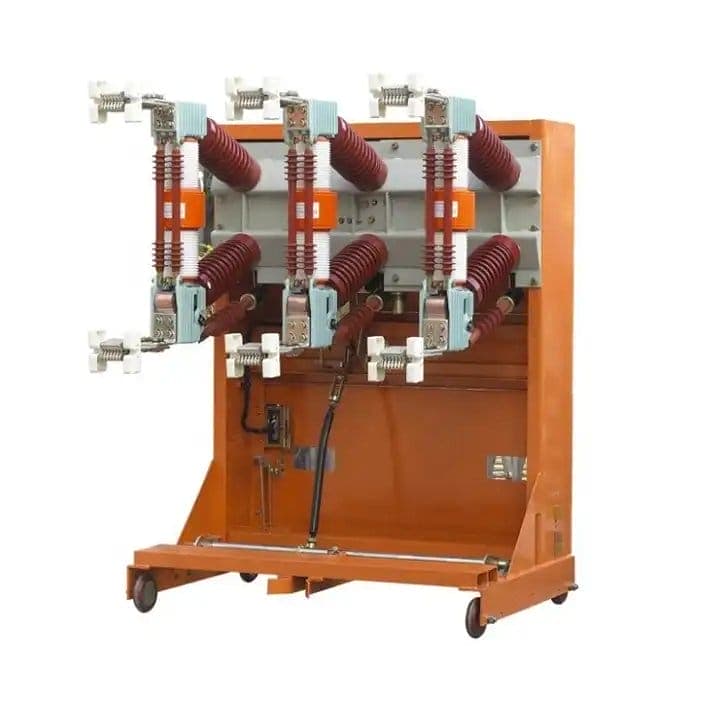

Lugao Power Co., Ltd. κατασκευάζει μια ολοκληρωμένη σειρά από έξυπνους διακόπτες υψηλής τάσης για αυτοματισμούς υποσταθμών και εφαρμογές έξυπνου δικτύου. Η σειρά προϊόντων μας περιλαμβάνει σχέδια νεκρής δεξαμενής και δεξαμενής υπό τάση SF6 για επίπεδα τάσης από 72,5 kV έως 550 kV, με τιμές διακοπής από 40 kA έως 63 kA. Όλοι οι διακόπτες μας είναι εξοπλισμένοι με ψηφιακές διεπαφές, ενσωματωμένους αισθητήρες και δυνατότητες παρακολούθησης κατάστασης στάνταρ. Ο παρακάτω πίνακας συνοψίζει τις βασικές τεχνικές προδιαγραφές για τα πιο δημοφιλή μοντέλα μας Διακοπτών Κυκλώματος Υψηλής Τάσης, τα οποία χρησιμοποιούνται σε έργα έξυπνου δικτύου παγκοσμίως. Το εργοστάσιό μας μπορεί επίσης να προσαρμόσει διακόπτες με συγκεκριμένα πρωτόκολλα επικοινωνίας, διαμορφώσεις αισθητήρων και επιλογές τάσης ελέγχου.

Εκτός από τα τυπικά μοντέλα, το εργοστάσιό μας προσφέρει πολλές προαιρετικές λειτουργίες για την περαιτέρω βελτίωση των δυνατοτήτων έξυπνου δικτύου του αυτόματου διακόπτη υψηλής τάσης. Αυτά περιλαμβάνουν: μια δυνατότητα συγχρονισμένης μέτρησης φάσης (PMU) για παρακολούθηση ευρείας περιοχής, μια ασφαλή πύλη για συνδεσιμότητα στο cloud και μια μονάδα πρόβλεψης σφαλμάτων που βασίζεται σε τεχνητή νοημοσύνη. Προσφέρουμε επίσης μια υπηρεσία αναβάθμισης που αναβαθμίζει τους υπάρχοντες διακόπτες με ψηφιακούς αισθητήρες και διεπαφές επικοινωνίας, επιτρέποντας στις επιχειρήσεις κοινής ωφέλειας να επωφεληθούν από την τεχνολογία έξυπνου δικτύου χωρίς να αντικαταστήσουν ολόκληρο τον στόλο διακοπτών τους.

Η διαδικασία ποιοτικού ελέγχου μας περιλαμβάνει μια πλήρη δοκιμή τύπου σύμφωνα με το IEC 62271-100, συμπεριλαμβανομένων δοκιμών μηχανικής αντοχής, θερμικών δοκιμών και δοκιμών βραχυκυκλώματος. Πραγματοποιούμε επίσης μια δοκιμή συμμόρφωσης επικοινωνίας για να επαληθεύσουμε ότι η ψηφιακή διεπαφή του διακόπτη λειτουργεί σωστά με τυπικά εργαλεία αυτοματισμού υποσταθμού. Κάθε διακόπτης υψηλής τάσης συνοδεύεται από μια ολοκληρωμένη αναφορά δοκιμής, ένα ψηφιακό δίδυμο μοντέλο για σκοπούς προσομοίωσης και ένα πλήρες σετ εκπαιδευτικού υλικού. Το εργοστάσιό μας στη Lugao Power Co., Ltd. παρέχει 3 χρόνια εγγύηση σε όλα τα ηλεκτρονικά εξαρτήματα και 10 χρόνια εγγύηση στα μηχανικά μέρη του διακόπτη. Με την εκτεταμένη γκάμα προϊόντων και τη δέσμευσή μας στην ποιότητα, είμαστε βέβαιοι ότι μπορούμε να παρέχουμε τη βέλτιστη λύση διακόπτη υψηλής τάσης για οποιαδήποτε εφαρμογή έξυπνου δικτύου.

Πώς υποστηρίζουν οι αυτόματοι διακόπτες υψηλής τάσης τον αυτοματισμό του δικτύου και τις λειτουργίες αυτοθεραπείας;

Η αυτο-ίαση είναι ένα καθοριστικό χαρακτηριστικό των έξυπνων δικτύων—η ικανότητα του δικτύου να εντοπίζει αυτόματα, να απομονώνει και να αποκαθιστά την τροφοδοσία μετά από ένα σφάλμα, χωρίς ανθρώπινη παρέμβαση. Οι διακόπτες υψηλής τάσης είναι οι κύριοι ενεργοποιητές σε αυτή τη διαδικασία, που εκτελούν εντολές από το σύστημα αυτοματισμού του υποσταθμού για το άνοιγμα ή το κλείσιμο τμημάτων του δικτύου. Για να είναι αποτελεσματική η αυτοθεραπεία, οι διακόπτες πρέπει να λειτουργούν εξαιρετικά γρήγορα και αξιόπιστα και πρέπει να επικοινωνούν με το σύστημα ελέγχου σε χρονικές κλίμακες μικροδευτερόλεπτων. Ο διακόπτης κυκλώματος υψηλής τάσης μας έχει σχεδιαστεί με μηχανισμό λειτουργίας υψηλής ταχύτητας που μπορεί να ανοίξει σε λιγότερο από 35 χιλιοστά του δευτερολέπτου (για διακόπτες 145 kV) και να κλείνει σε λιγότερο από 60 χιλιοστά του δευτερολέπτου, ικανοποιώντας τις αυστηρές απαιτήσεις του αυτοματισμού δικτύου. Επιπλέον, η ενσωματωμένη ψηφιακή διεπαφή του διακόπτη του επιτρέπει να λαμβάνει εντολές και να στέλνει ανατροφοδότηση κατάστασης σε λιγότερο από 1 χιλιοστό του δευτερολέπτου, επιτρέποντας τον συντονισμό σε πραγματικό χρόνο με άλλες συσκευές προστασίας και ελέγχου.

Βασικά χαρακτηριστικά αυτοματισμού και αυτοθεραπείας του αυτόματου διακόπτη υψηλής τάσης:

• Λειτουργία υψηλής ταχύτητας:Ο διακόπτης μας χρησιμοποιεί μηχανισμό που λειτουργεί με ελατήριο με ελατήριο υψηλής ενέργειας και εξαιρετικά γρήγορη ηλεκτρομαγνητική βαλβίδα για ενεργοποίηση. Ο συνολικός ανοιχτός χρόνος, από τη στιγμή που λαμβάνεται η εντολή διακοπής έως τη στιγμή που οι επαφές χωρίζονται, είναι μικρότερος από 35 χιλιοστά του δευτερολέπτου για διακόπτες 145 kV και μικρότερος από 45 χιλιοστά του δευτερολέπτου για διακόπτες 550 kV. Αυτή η ταχύτητα είναι κρίσιμη για τη μείωση της διάρκειας των ρευμάτων σφάλματος και την ελαχιστοποίηση της ζημιάς στο δίκτυο.
• Δυνατότητα επανακλεισίματος:Για παροδικά σφάλματα (τα οποία αντιπροσωπεύουν το 70-80 τοις εκατό όλων των σφαλμάτων δικτύου), ο διακόπτης κυκλώματος υψηλής τάσης μπορεί να εκτελέσει αυτόματη επαναφορά υψηλής ταχύτητας, συνήθως εντός 300 χιλιοστών του δευτερολέπτου. Αυτό αποκαθιστά αυτόματα την τροφοδοσία, συχνά προτού καν το βοηθητικό πρόγραμμα καταλάβει ότι παρουσιάστηκε σφάλμα. Ο διακόπτης μας μπορεί να εκτελέσει έως και 4 προσπάθειες εκ νέου κλεισίματος μέσα σε ένα παράθυρο 10 δευτερολέπτων, παρέχοντας μεγάλη πιθανότητα επιτυχούς επανασύνδεσης.
• Συγχρονισμένη εναλλαγή:Οι διακόπτες μας υποστηρίζουν συγχρονισμένο κλείσιμο, όπου οι επαφές κλείνουν σε ένα ακριβές σημείο της κυματομορφής τάσης, ελαχιστοποιώντας τις μεταβατικές αλλαγές και παρατείνοντας τη διάρκεια ζωής του διακόπτη και των συνδεδεμένων μετασχηματιστών. Αυτό συντονίζεται μέσω του πρωτοκόλλου IEC 61850 και είναι απαραίτητο για τη σταθερότητα του δικτύου.
• Έξυπνη ανίχνευση σφαλμάτων:Οι ενσωματωμένοι αισθητήρες και το ψηφιακό ρελέ του διακόπτη μπορούν να ανιχνεύσουν χαρακτηριστικά σφάλματος, όπως αν το σφάλμα είναι παροδικό ή μόνιμο και εάν πρόκειται για μονοφασικό ή πολυφασικό σφάλμα. Αυτές οι πληροφορίες χρησιμοποιούνται για να αποφασιστεί η κατάλληλη απόκριση, όπως ένα μονοφασικό αυτόματο κλείσιμο ή ένα κλείδωμα τριών φάσεων.

Ένα πραγματικό παράδειγμα από ένα έργο έξυπνου δικτύου στην Ολλανδία καταδεικνύει τις δυνατότητες αυτοθεραπείας του αυτόματου διακόπτη υψηλής τάσης. Το έργο αφορούσε ένα δίκτυο δακτυλίου 150 kV με πολλαπλούς υποσταθμούς. Οι διακόπτες μας εγκαταστάθηκαν στα σημεία σύνδεσης του δακτυλίου και προγραμματίστηκαν να απομονώνουν αυτόματα τα σφάλματα και να επαναδιαμορφώνουν τον δακτύλιο. Σε ένα σενάριο δοκιμής, εφαρμόστηκε ένα σφάλμα στη μέση του δακτυλίου. Οι διακόπτες εντόπισαν το σφάλμα, επικοινωνούσαν μεταξύ τους μέσω GOOSE και άνοιξαν μέσα σε 40 χιλιοστά του δευτερολέπτου. Στη συνέχεια, οι παρακείμενοι διακόπτες έκλεισαν ξανά για να επαναφέρουν τον υπόλοιπο δακτύλιο, όλα μέσα σε 1,5 δευτερόλεπτο. Η όλη διαδικασία αυτοθεραπείας έλαβε χώρα αυτόματα, χωρίς καμία παρέμβαση χειριστή και το δίκτυο επανήλθε στην κανονική λειτουργία. Αυτή η δυνατότητα μειώνει τη διάρκεια των διακοπών ρεύματος από λεπτά σε δευτερόλεπτα, κάτι που αποτελεί βασική πρόταση αξίας των έξυπνων δικτύων.

Το εργοστάσιό μας στη Lugao Power Co., Ltd. παρέχει μια ολοκληρωμένη υπηρεσία μηχανικής αυτοματισμού, συμπεριλαμβανομένης της ανάπτυξης της λογικής ελέγχου για τον διακόπτη υψηλής τάσης και τη διαμόρφωση της διεπαφής επικοινωνίας. Συνεργαζόμαστε με την ομάδα αυτοματισμού του βοηθητικού προγράμματος για να ενσωματώσουμε τους διακόπτες στο υπάρχον σύστημα ελέγχου, διασφαλίζοντας ότι οι λειτουργίες αυτοθεραπείας λειτουργούν απρόσκοπτα. Παρέχουμε επίσης ένα εργαλείο προσομοίωσης που επιτρέπει στα βοηθητικά προγράμματα να δοκιμάσουν τη λογική αυτο-θεραπείας σε ένα εικονικό περιβάλλον πριν την αναπτύξουν στο ζωντανό πλέγμα. Συνδυάζοντας τη λειτουργία υψηλής ταχύτητας, την έξυπνη επικοινωνία και τον ευέλικτο αυτοματισμό, ο διακόπτης κυκλώματος υψηλής τάσης είναι βασικός παράγοντας της ικανότητας αυτοθεραπείας του έξυπνου δικτύου.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποια πρωτόκολλα επικοινωνίας υποστηρίζουν οι έξυπνοι διακόπτες υψηλής τάσης για ενσωμάτωση με υπάρχοντα συστήματα αυτοματισμού υποσταθμών;

Απάντηση: Ο διακόπτης κυκλώματος υψηλής τάσης μας υποστηρίζει την πλήρη γκάμα πρωτοκόλλων επικοινωνίας που απαιτούνται για την ενσωμάτωση έξυπνου δικτύου, συμπεριλαμβανομένων των IEC 61850 (GOOSE και MMS), Modbus TCP/IP και DNP3. Για συστήματα παλαιού τύπου, προσφέρουμε επίσης σειριακές διεπαφές επικοινωνίας όπως το RS-485 με Modbus RTU και IEC 60870-5-101. Επιπλέον, οι διακόπτες μας μπορούν να εξοπλιστούν με μια ασφαλή πύλη που υποστηρίζει MQTT και RESTful API για παρακολούθηση και έλεγχο βάσει cloud, επιτρέποντας την απρόσκοπτη ενσωμάτωση τόσο με τα παραδοσιακά συστήματα αυτοματισμού όσο και με τις μελλοντικές πλατφόρμες IoT. Το εργοστάσιό μας παρέχει έναν οδηγό επιλογής διεπαφής επικοινωνίας για να σας βοηθήσει να επιλέξετε τη σωστή επιλογή για τη συγκεκριμένη αρχιτεκτονική του υποσταθμού σας.

Ερώτηση 2: Πώς η ενσωμάτωση αισθητήρα σε διακόπτη υψηλής τάσης βελτιώνει την αξιοπιστία του έξυπνου δικτύου;

Απάντηση: Η ενσωμάτωση αισθητήρα ενισχύει την αξιοπιστία με τρεις τρόπους: πρώτον, επιτρέπει την προγνωστική συντήρηση παρέχοντας δεδομένα σε πραγματικό χρόνο για τη φθορά επαφής, την πίεση αερίου και την υγεία του μηχανισμού, αποτρέποντας απροσδόκητες βλάβες. Δεύτερον, παρέχει πρόσθετες λειτουργίες προστασίας, όπως θερμική προστασία και ανίχνευση φλας τόξου, οι οποίες δεν είναι διαθέσιμες στους συμβατικούς διακόπτες. Τρίτον, παρέχει τα δεδομένα που απαιτούνται για τη συντήρηση βάσει συνθηκών, μειώνοντας τη συχνότητα των περιττών επιθεωρήσεων και επεμβάσεων, οι οποίες ενέχουν κίνδυνο ανθρώπινου λάθους. Οι ενσωματωμένοι αισθητήρες μετατρέπουν τον διακόπτη υψηλής τάσης από παθητικό εξάρτημα σε ενεργό συμμετέχοντα στη διαχείριση αξιοπιστίας του δικτύου.

Ερώτηση 3: Μπορούν οι υπάρχοντες διακόπτες υψηλής τάσης να εξοπλιστούν εκ των υστέρων με δυνατότητες έξυπνου δικτύου ή απαιτείται πλήρης αντικατάσταση;

Απάντηση: Σε πολλές περιπτώσεις, ο υφιστάμενος διακόπτης υψηλής τάσης μπορεί να εξοπλιστεί εκ των υστέρων με δυνατότητες έξυπνου δικτύου. Το εργοστάσιό μας προσφέρει ένα πακέτο εκ των υστέρων προσαρμογής που περιλαμβάνει την εγκατάσταση ενσωματωμένων αισθητήρων, μια ψηφιακή διεπαφή επικοινωνίας και ένα IED παρακολούθησης κατάστασης. Η εκ των υστέρων τοποθέτηση έχει σχεδιαστεί για να είναι συμβατή με τους πιο συνηθισμένους τύπους διακοπτών από διάφορους κατασκευαστές. Ωστόσο, η ανάλυση κόστους-οφέλους εξαρτάται από την ηλικία και την κατάσταση του διακόπτη. Για διακόπτες που είναι ήδη 20 ετών ή μεγαλύτεροι, η πλήρης αντικατάσταση με έναν νέο διακόπτη υψηλής τάσης μπορεί να είναι πιο οικονομική, καθώς παρέχει επίσης το πλεονέκτημα του σύγχρονου μηχανικού σχεδιασμού και της βελτιωμένης τεχνολογίας διακοπής. Προσφέρουμε μια δωρεάν υπηρεσία αξιολόγησης για να σας βοηθήσουμε να αποφασίσετε μεταξύ μετασκευής και αντικατάστασης.

Ερώτηση 4: Πώς συμβάλλουν οι διακόπτες κυκλώματος υψηλής τάσης στην κυβερνοασφάλεια των έξυπνων δικτύων;

Απάντηση: Η κυβερνοασφάλεια αποτελεί κρίσιμη ανησυχία στα έξυπνα δίκτυα και ο διακόπτης κυκλώματος υψηλής τάσης έχει σχεδιαστεί με βασικό χαρακτηριστικό την ασφάλεια στον κυβερνοχώρο. Η ψηφιακή διεπαφή περιλαμβάνει έλεγχο πρόσβασης βάσει ρόλων, όπου διαφορετικά επίπεδα χρήστη (χειριστής, μηχανικός, διαχειριστής) έχουν διαφορετικά δικαιώματα. Η επικοινωνία κρυπτογραφείται χρησιμοποιώντας το TLS 1.3 και η συσκευή περιλαμβάνει έναν ασφαλή μηχανισμό εκκίνησης που αποτρέπει την εγκατάσταση μη εξουσιοδοτημένου υλικολογισμικού. Ο διακόπτης δημιουργεί επίσης αρχεία καταγραφής ελέγχου όλων των λειτουργιών και συμβάντων επικοινωνίας, τα οποία αποθηκεύονται με ασφάλεια και μπορούν να χρησιμοποιηθούν για εγκληματολογική ανάλυση. Το εργοστάσιό μας έχει λάβει την πιστοποίηση IEC 62443 για τον διακόπτη κυκλώματος υψηλής τάσης, επιβεβαιώνοντας ότι πληροί τα υψηλότερα πρότυπα κυβερνοασφάλειας για συστήματα βιομηχανικού ελέγχου.

Ερώτηση 5: Ποια είναι η τυπική εξοικονόμηση κόστους που σχετίζεται με την εφαρμογή παρακολούθησης κατάστασης σε διακόπτες υψηλής τάσης σε ένα έξυπνο δίκτυο;

Απάντηση: Οι επιχειρήσεις κοινής ωφέλειας που έχουν εφαρμόσει παρακολούθηση κατάστασης στον διακόπτη υψηλής τάσης τους ανέφεραν εξοικονόμηση 30 έως 50 τοις εκατό στο κόστος συντήρησης, κυρίως μέσω της εξάλειψης της περιττής προγραμματισμένης συντήρησης και της πρόληψης καταστροφικών βλαβών που θα απαιτούσαν επείγουσες επισκευές. Επιπλέον, η αυξημένη διαθεσιμότητα του διακόπτη μειώνει το χρόνο διακοπής λειτουργίας και βελτιώνει την αξιοπιστία του δικτύου, το οποίο έχει σημαντική αξία για το βοηθητικό πρόγραμμα. Το εργοστάσιό μας έχει αναπτύξει ένα εργαλείο που εκτιμά την απόδοση της επένδυσης της παρακολούθησης της κατάστασης με βάση τον συγκεκριμένο στόλο διακοπτών σας και τις πρακτικές συντήρησης. Το εργαλείο δείχνει ότι τα περισσότερα βοηθητικά προγράμματα επιτυγχάνουν περίοδο απόσβεσης 12 έως 24 μηνών μετά την εφαρμογή της παρακολούθησης κατάστασης.

Συμπέρασμα: Το Έξυπνο Δίκτυο βασίζεται σε Έξυπνους διακόπτες κυκλώματος υψηλής τάσης

Οι διακόπτες υψηλής τάσης έχουν εξελιχθεί από απλές συσκευές μεταγωγής σε έξυπνους, ψηφιακά συνδεδεμένους ενεργοποιητές που είναι απαραίτητοι για την αξιόπιστη λειτουργία των έξυπνων δικτύων. Μέσω ενσωματωμένων αισθητήρων, ψηφιακής επικοινωνίας και προηγμένης παρακολούθησης κατάστασης, ο διακόπτης κυκλώματος υψηλής τάσης παρέχει τα δεδομένα και τις δυνατότητες ελέγχου που χρειάζονται οι επιχειρήσεις κοινής ωφέλειας για να λειτουργήσουν τα δίκτυά τους με πρωτοφανή απόδοση και αξιοπιστία. Στη Lugao Power Co., Ltd., το εργοστάσιό μας ήταν στην πρώτη γραμμή αυτού του μετασχηματισμού, σχεδιάζοντας διακόπτες που ανταποκρίνονται στις αυστηρές απαιτήσεις των σύγχρονων συστημάτων ισχύος. Η δέσμευσή μας στην καινοτομία, την ποιότητα και την υποστήριξη πελατών διασφαλίζει ότι ο διακόπτης κυκλώματος υψηλής τάσης μας παρέχει την απόδοση και την ευελιξία που απαιτούνται για το έξυπνο δίκτυο του μέλλοντος.

Σχεδιάζετε ένα έργο έξυπνου δικτύου ή θέλετε να αναβαθμίσετε τον αυτοματισμό του υποσταθμού σας με έξυπνο διακόπτη υψηλής τάσης;Επικοινωνήστε με την Lugao Power Co.,Ltd. σήμεραγια μια ολοκληρωμένη διαβούλευση. Η ομάδα μας θα αναλύσει τις απαιτήσεις του δικτύου σας και θα σας προτείνει το βέλτιστο μοντέλο διακόπτη υψηλής τάσης με τις κατάλληλες διεπαφές επικοινωνίας, διαμόρφωση αισθητήρα και λειτουργίες ελέγχου για να ενσωματωθεί απρόσκοπτα στην αρχιτεκτονική του έξυπνου δικτύου σας. Προσφέρουμε δωρεάν συστήματα επίδειξης, ανταγωνιστικές τιμές και πλήρες φάσμα υπηρεσιών μετά την πώληση, συμπεριλαμβανομένης της εκπαίδευσης και της υποστήριξης ανάθεσης.Ζητήστε τώρα τη δωρεάν συμβουλή για τον διακόπτη έξυπνου δικτύου από τη Lugao Power Co., Ltd. και κάντε το επόμενο βήμα προς ένα πιο αξιόπιστο, αποδοτικό και έξυπνο σύστημα ηλεκτρικής ενέργειας.
