Γιατί οι διακόπτες υψηλής τάσης είναι κρίσιμοι για την ασφάλεια του δικτύου ισχύος;

Τα σύγχρονα ηλεκτρικά δίκτυα λειτουργούν υπό ακραίες ηλεκτρικές καταπονήσεις, με ρεύματα σφάλματος που μπορεί να ξεπεράσουν τα 50 κιλοαμπέρ και τα επίπεδα τάσης να φτάνουν τα 765 κιλοβολτ. Χωρίς έναν γρήγορο και αξιόπιστο μηχανισμό διακοπής, ένα μόνο βραχυκύκλωμα θα μπορούσε να καταρρεύσει σε διακοπές ρεύματος επηρεάζοντας εκατομμύρια ή χειρότερα, να προκαλέσει εκρήξεις φλας τόξου που καταστρέφουν υποσταθμούς.Διακόπτες Κυκλώματος Υψηλής Τάσηςχρησιμεύουν ως οι απόλυτες ασφαλείς συσκευές λόγω βλάβης. Ανιχνεύουν μη φυσιολογικές υπερτάσεις ρεύματος και διαχωρίζουν μηχανικά τις ηλεκτρικές επαφές μέσα σε χιλιοστά του δευτερολέπτου, σβήνοντας το προκύπτον τόξο χρησιμοποιώντας προηγμένα μέσα σβέσης όπως αέριο SF6 ή διακόπτες κενού. Για τους χειριστές δικτύου, ένας διακόπτης υψηλής τάσης δεν είναι ένα παθητικό εξάρτημα, αλλά ένας ενεργός φύλακας που απομονώνει τα ελαττωματικά τμήματα διατηρώντας παράλληλα το υγιές δίκτυο. Στη Lugao Power Co., Ltd., η μηχανολογική μας φιλοσοφία τοποθετεί την αξιοπιστία του διακόπτη στον πυρήνα οποιασδήποτε στρατηγικής μετάδοσης και διανομής, επειδή κατανοούμε ότι η ασφάλεια και η συνέχεια εξαρτώνται από ενέργειες κλασματικού δευτερολέπτου.

Ποιοι όμως συγκεκριμένοι μηχανισμοί κάνουν τους διακόπτες υψηλής τάσης αναντικατάστατους σε σύγκριση με τις ασφάλειες ή τους διακόπτες διακοπής φορτίου; Η απάντηση βρίσκεται στην ικανότητά τους να διακόπτουν επανειλημμένα τα ρεύματα σφάλματος χωρίς συντήρηση, να αντέχουν σε μεταβατικές τάσεις ανάκτησης και να συντονίζονται με ρελέ προστασίας. Σε αντίθεση με μια ασφάλεια που καταστρέφεται μετά από μία λειτουργία, ένας διακόπτης υψηλής τάσης μπορεί να ανοίγει και να κλείνει χιλιάδες φορές, καθιστώντας τον ιδανικό για συστήματα αυτόματης επαναφοράς που εξαλείφουν αυτόματα προσωρινά σφάλματα (όπως κεραυνούς). Επιπλέον, τα μοντέρνα σχέδια ενσωματώνουν αισθητήρες παρακολούθησης κατάστασης που προβλέπουν την υποβάθμιση της μόνωσης πριν συμβεί αστοχία. Σε αυτόν τον λεπτομερή οδηγό, θα εξερευνήσουμε τη φυσική της εξαφάνισης τόξου, θα συγκρίνουμε τεχνολογίες θραύσης και θα παρέχουμε χρήσιμες πληροφορίες σχετικά με την επιλογή και τις δοκιμές. Το εργοστάσιό μας έχει παραγάγει πάνω από 15.000 μονάδες διακοπτών υψηλής τάσης για παγκόσμιες επιχειρήσεις κοινής ωφέλειας και μοιραζόμαστε εμπειρία τεσσάρων δεκαετιών πεδίου για να σας βοηθήσουμε να δημιουργήσετε ένα ασφαλέστερο, πιο ανθεκτικό δίκτυο.

Πίνακας περιεχομένων

• 1. Γιατί η διακοπή ρεύματος σφάλματος απαιτεί διακόπτες υψηλής τάσης αντί για ασφάλειες;
• 2. Πώς επηρεάζουν διαφορετικές τεχνολογίες σβέσης τόξου την απόδοση του διακόπτη υψηλής τάσης;
• 3. Ποιες βασικές παράμετροι καθορίζουν έναν αξιόπιστο διακόπτη υψηλής τάσης για χρήση στον υποσταθμό;
• 4. Πώς μπορούν οι τακτικοί έλεγχοι αντίστασης χρονισμού και επαφής να παρατείνουν τη διάρκεια ζωής του διακόπτη υψηλής τάσης;
• Συχνές Ερωτήσεις (FAQ)
• Σύναψη

Γιατί η διακοπή ρεύματος σφάλματος απαιτεί διακόπτες υψηλής τάσης αντί για ασφάλειες;

Όταν συμβαίνει βραχυκύκλωμα σε μια γραμμή μεταφοράς, το ρεύμα μπορεί να αυξηθεί σε 20 έως 60 φορές το κανονικό επίπεδο σε λιγότερο από έναν κύκλο (16,7 χιλιοστά του δευτερολέπτου στα 60 Hz). Οι ασφάλειες, αν και φθηνές, ανταποκρίνονται λιώνοντας ένα εσωτερικό στοιχείο, δημιουργώντας ένα μη αναστρέψιμο ανοιχτό κύκλωμα. Ωστόσο, οι ασφάλειες υποφέρουν από τρία μοιραία μειονεκτήματα για εφαρμογές υψηλής τάσης: αδυναμία διακοπής πολλαπλών σφαλμάτων, έλλειψη τηλεχειριστηρίου και κακή απόδοση υπό υψηλές μεταβατικές τάσεις ανάκτησης. Οι διακόπτες κυκλώματος υψηλής τάσης ξεπερνούν κάθε περιορισμό μέσω ηλεκτρομηχανικής ακρίβειας. Το εργοστάσιό μας στη Lugao Power Co., Ltd. έχει τεκμηριώσει ότι ένας μεμονωμένος διακόπτης υψηλής τάσης μπορεί να διακόψει με επιτυχία έως και 30 συμβάντα σφάλματος πριν να απαιτήσει αντικατάσταση επαφής, ενώ μια ασφάλεια θα χρειαζόταν χειροκίνητη αντικατάσταση μετά από κάθε λειτουργία. Αυτή η διαφορά μεταφράζεται σε ώρες έναντι εβδομάδων χρόνου διακοπής σε έναν υποσταθμό 138 kV.

Σκεφτείτε τη φυσική της εξαφάνισης του τόξου. Όταν οι επαφές ενός διακόπτη χωρίζονται, σχηματίζεται ένα ηλεκτρικό τόξο, το οποίο διατηρεί ρεύμα μέσω ιονισμένου αερίου. Ένας διακόπτης υψηλής τάσης δεν πρέπει μόνο να ανοίγει μηχανικά αλλά και να απιονίζει το κενό γρηγορότερα από ό,τι το σύστημα επαναφέρει. Αυτό επιτυγχάνεται με:

• Διαχωρισμός επαφών υψηλής ταχύτητας:Οι ταχύτητες ανοίγματος από 2 έως 5 μέτρα ανά δευτερόλεπτο τεντώνουν το τόξο, αυξάνοντας την αντίστασή του.
• Έγχυση μέσου απόσβεσης:Οι διακόπτες αερίου ή κενού SF6 απορροφούν ηλεκτρόνια από το πλάσμα τόξου, αυξάνοντας τη διηλεκτρική ισχύ.
• Αλεξίπτωτο τόξου και μαγνητικά πηνία εκτόνωσης:Αυτά τα εξαρτήματα αναγκάζουν το τόξο σε πλάκες διαχωρισμού, χωρίζοντάς το σε μικρά τμήματα που ψύχονται γρήγορα.
• Διαχείριση μεταβατικής τάσης ανάκτησης (TRV):Ένας διακόπτης κυκλώματος υψηλής τάσης περιλαμβάνει πυκνωτές και αντιστάσεις βαθμολόγησης για να διαμορφώσει την κυματομορφή τάσης κατά μήκος του διακένου ανοίγματος, αποτρέποντας την εκ νέου ανάφλεξη.

Από την άποψη της ασφάλειας, η διαφορά είναι ακόμη πιο έντονη. Οι ασφάλειες μπορεί να εκραγούν βίαια όταν διακόπτουν υψηλά ρεύματα σφάλματος, προωθώντας λιωμένο μέταλλο και θραύσματα κεραμικών.Διακόπτες Κυκλώματος Υψηλής ΤάσηςΑντίθετα, περικλείονται σε γειωμένα μεταλλικά περιβλήματα με αεραγωγούς εκτόνωσης πίεσης. Το εργοστάσιό μας πραγματοποίησε μια συγκριτική δοκιμή: μια ασφάλεια 38 kV που υποβλήθηκε σε σφάλμα 25 kA διαλύθηκε, ενώ ο διακόπτης κυκλώματος υψηλής τάσης LVB 145 kV διέκρινε με επιτυχία ένα σφάλμα 40 kA χωρίς εξωτερική ζημιά. Επιπλέον, οι σύγχρονοι διακόπτες υποστηρίζουν την απομακρυσμένη ενεργοποίηση μέσω SCADA, επιτρέποντας στα προστατευτικά ρελέ να απομονώνουν σφάλματα σε λιγότερους από 3 κύκλους. Αυτή η ταχύτητα αποτρέπει την αστάθεια της γεννήτριας και αποφεύγει την κατάρρευση της τάσης που οδηγεί σε διακοπές ρεύματος. Για τις επιχειρήσεις κοινής ωφέλειας, η δυνατότητα γρήγορης τμηματοποίησης ενός δικτύου χρησιμοποιώντας διακόπτες κυκλώματος υψηλής τάσης είναι η διαφορά μεταξύ μιας τοπικής διακοπής λειτουργίας και μιας περιφερειακής καταστροφής. Έτσι, οι ασφάλειες απλά δεν μπορούν να εκπληρώσουν τις εντολές ασφάλειας και αξιοπιστίας των σύγχρονων δικτύων υψηλής τάσης.

Τέλος, η διαχείριση περιουσιακών στοιχείων ευνοεί τους διακόπτες. Ένας διακόπτης υψηλής τάσης παρέχει συνεχή ανάδραση κατάστασης μέσω βοηθητικών επαφών και οθονών πυκνότητας αερίου. Αυτά τα δεδομένα επιτρέπουν προγνωστική συντήρηση, ενώ οι ασφάλειες δεν παρέχουν καμία προειδοποίηση πριν από την αστοχία. Στη Lugao Power Co., Ltd., η πλατφόρμα Smart Breaker ενσωματώνει αισθητήρες IoT που ειδοποιούν τους χειριστές όταν η φθορά επαφής υπερβαίνει το 80%, διασφαλίζοντας την προληπτική αντικατάσταση. Αυτό το επίπεδο νοημοσύνης είναι αδύνατο με τις ασφάλειες. Επομένως, για οποιοδήποτε δίκτυο άνω των 15 kV, ένας διακόπτης κυκλώματος υψηλής τάσης δεν είναι απλώς κρίσιμος, αλλά νομικά επιβάλλεται από τα διεθνή πρότυπα (IEC 62271, IEEE C37). Η αποστολή του εργοστασίου μας είναι να παρέχει διακόπτες που συνδυάζουν ταχύτητα, αντοχή και διαγνωστική ευφυΐα, επειδή η ασφάλεια του δικτύου είναι αδιαπραγμάτευτη.

Πώς επηρεάζουν οι διαφορετικές τεχνολογίες σβέσης τόξου την απόδοση του διακόπτη υψηλής τάσης;

Η επιλογή του σωστού μέσου σβέσης τόξου είναι η πιο σημαντική απόφαση σχεδιασμού για οποιονδήποτε διακόπτη υψηλής τάσης. Οι τρεις κυρίαρχες τεχνολογίες σήμερα είναι η SF6 (εξαφθοριούχο θείο), το κενό και το λάδι (τώρα σε μεγάλο βαθμό απαρχαιωμένα). Κάθε ένα προσφέρει μοναδικά πλεονεκτήματα και συμβιβασμούς όσον αφορά τη χωρητικότητα διακοπών, τη συχνότητα συντήρησης, τις περιβαλλοντικές επιπτώσεις και το κόστος. Το εργοστάσιό μας στη Lugao Power Co., Ltd. παράγει οικογένειες διακοπτών υψηλής τάσης SF6 και κενού, καλύπτοντας τάσεις από 12kV έως 550kV. Παρακάτω αναλύουμε πώς κάθε τεχνολογία επηρεάζει τις παραμέτρους απόδοσης, όπως το ρεύμα διακοπής, τον αριθμό των λειτουργιών και την ταχύτητα ανάκτησης διηλεκτρικού.

• SF6 Puffer Breakers:Αυτά χρησιμοποιούν συμπιεσμένο αέριο SF6 τόσο ως μόνωση όσο και ως μέσο σβέσης τόξου. Όταν οι επαφές χωρίζονται, ένα κινούμενο έμβολο συμπιέζει το SF6 και κατευθύνει μια ροή ακροφυσίου υψηλής ταχύτητας κατά μήκος του τόξου. Το SF6 έχει εξαιρετική συγγένεια ηλεκτρονίων, απορροφά ελεύθερα ηλεκτρόνια από το τόξο και αναδομεί γρήγορα τη διηλεκτρική ισχύ. Τα πλεονεκτήματα περιλαμβάνουν πολύ υψηλή ικανότητα θραύσης (έως 80 kA συμμετρικά) και εξαιρετική απόδοση υπό χωρητική μεταγωγή (π.χ. συστοιχίες πυκνωτών). Ωστόσο, το SF6 είναι ένα ισχυρό αέριο θερμοκηπίου (23.500x CO2 δυναμικό υπερθέρμανσης του πλανήτη). Το εργοστάσιό μας το μετριάζει αυτό με συστήματα διαχείρισης αερίου κλειστού βρόχου και ποσοστά διαρροής κάτω του 0,1 τοις εκατό ετησίως.

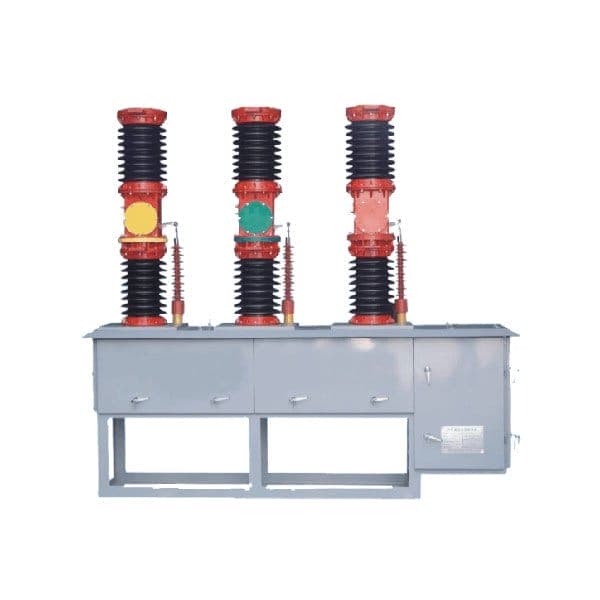

• Αυτόματοι διακόπτες κενού (VCB):Σε ένα VCB, οι επαφές περικλείονται σε έναν ερμητικά σφραγισμένο κεραμικό θάλαμο εκκενωμένο σε 10^-6 torr. Όταν οι επαφές ανοίγουν, το τόξο διατηρείται μόνο από μεταλλικούς ατμούς από τις επαφές. Στο ρεύμα μηδέν, ο ατμός συμπυκνώνεται σε χιλιοστά του δευτερολέπτου, ανακτώντας τη διηλεκτρική ισχύ σχεδόν αμέσως. Τα πλεονεκτήματα περιλαμβάνουν εξαιρετικά μεγάλη ηλεκτρική διάρκεια ζωής (έως 30.000 λειτουργίες με ονομαστικό ρεύμα), έλλειψη αερίων θερμοκηπίου και πολύ χαμηλή συντήρηση. Ο περιορισμός είναι η τάση: η τεχνολογία κενού είναι οικονομικά βιώσιμη έως 40,5 kV. Για υψηλότερες τάσεις, απαιτούνται πολλαπλοί διακόπτες κενού σε σειρά. Ο διακόπτης κυκλώματος υψηλής τάσης της σειράς VUB του εργοστασίου μας για δίκτυα 38 kV επιτυγχάνει θραύση 31,5 kA με διαδρομή επαφής μόλις 150 mm, επιτρέποντας συμπαγή διακόπτη.
• Υβριδικά και εναλλακτικά αέρια:Οι πρόσφατες καινοτομίες περιλαμβάνουν καθαρό αέρα (ξηρός αέρας) και μείγματα φθοριονιτριλίου (αέρια g3) που μιμούνται την απόδοση του SF6 με χαμηλότερες περιβαλλοντικές επιπτώσεις. Αυτά απαιτούν προσεκτική διαχείριση πίεσης και θερμοκρασίας, αλλά γίνονται αποδεκτά. Lugao Power Co., Ltd. προσφέρει τώρα έναν διακόπτη υψηλής τάσης έτοιμου g3 για πελάτες που αναζητούν υποσταθμούς ουδέτερου άνθρακα.

Για να ποσοτικοποιήσετε τις διαφορές, σκεφτείτε έναν τυπικό υποσταθμό 145 kV που χρειάζεται διακόπτη για προστασία εναέριας γραμμής. Ένας διακόπτης ψεκασμού SF6 προσφέρει ικανότητα θραύσης 40 kA και μηχανική διάρκεια ζωής 2000 λειτουργιών. Μια εναλλακτική λύση κενού για αυτήν την τάση θα απαιτούσε τρεις διακόπτες σε σειρά, αυξάνοντας την πολυπλοκότητα. Επομένως, το SF6 παραμένει κυρίαρχο για τις τάσεις μετάδοσης. Για διανομή (12kV έως 36kV), προτιμώνται οι διακόπτες κενού λόγω της μηδενικής συντήρησης και της δυνατότητας συχνής μεταγωγής. Το εργοστάσιό μας παράγει μια σειρά διακοπτών υψηλής τάσης κενού που έχει τοποθετηθεί σε πόλο που έχει επιτύχει 20.000 εργασίες πεδίου χωρίς αντικατάσταση επαφής.

Ο παρακάτω πίνακας συνοψίζει τα χαρακτηριστικά απόδοσης σε όλο το χαρτοφυλάκιο προϊόντων μας. Σημειώστε ότι η θερμική και η μηχανική αντοχή επηρεάζουν άμεσα το συνολικό κόστος ιδιοκτησίας, κρίσιμο παράγοντα για τους φορείς εκμετάλλευσης του δικτύου.

Είναι σημαντικό ότι η επιλογή της τεχνολογίας σβέσης υπαγορεύει και τα βοηθητικά συστήματα. Οι διακόπτες SF6 απαιτούν παρακολούθηση της πυκνότητας αερίου και περιοδικούς ελέγχους υγρασίας, ενώ οι διακόπτες κενού απαιτούν μόνο ένδειξη φθοράς επαφής μέσω μέτρησης διαδρομής. Το εργοστάσιό μας περιλαμβάνει μια ψηφιακή διεπαφή σε κάθε διακόπτη υψηλής τάσης για να απλοποιήσει την παρακολούθηση της κατάστασης. Για πελάτες που πραγματοποιούν αναβάθμιση από διακόπτες λαδιού, παρέχουμε προσαρμογείς εκ των υστέρων που διατηρούν τα υπάρχοντα ίχνη υποσταθμού, ενώ προσφέρουν σύγχρονη απόδοση. Τελικά, η σωστή τεχνολογία εξισορροπεί το καθήκον σφάλματος, την περιβαλλοντική πολιτική και το κόστος του κύκλου ζωής. Lugao Power Co., Ltd. μηχανικοί είναι διαθέσιμοι για να εκτελέσουν μια μελέτη σύγκρισης σβέσης τόξου για το συγκεκριμένο πλέγμα σας.

Ποιες βασικές παράμετροι καθορίζουν έναν αξιόπιστο διακόπτη υψηλής τάσης για χρήση σε υποσταθμό;

Ο καθορισμός ενός διακόπτη υψηλής τάσης απαιτεί την κατανόηση ενός συνόλου αλληλοεξαρτώμενων ηλεκτρικών και μηχανικών παραμέτρων. Οι μηχανικοί πρέπει να λαμβάνουν υπόψη όχι μόνο την ονομαστική τάση και ρεύμα, αλλά και παροδικά φαινόμενα που συμβαίνουν κατά τη διάρκεια της διακοπής σφάλματος. Το εργοστάσιό μας έχει εντοπίσει οκτώ κρίσιμες παραμέτρους που κάθε αγοραστής πρέπει να αξιολογήσει πριν από την προμήθεια. Αυτές οι παράμετροι επηρεάζουν άμεσα την αξιοπιστία του διακόπτη, τα περιθώρια ασφαλείας και το συντονισμό με τα υπάρχοντα συστήματα προστασίας.

• Ονομαστική τάση (Ur):Η μέγιστη τάση rms για την οποία έχει σχεδιαστεί ο διακόπτης υψηλής τάσης. Τυπικές τυπικές τιμές: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Επιλέξτε το επόμενο τυπικό επίπεδο πάνω από τη μέγιστη τάση λειτουργίας του συστήματός σας.
• Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (Isc):Το μέγιστο συμμετρικό ρεύμα σφάλματος rms που μπορεί να διακόψει ο διακόπτης. Κοινές τιμές: 25, 31,5, 40, 50, 63, 80 kA. Το εργοστάσιό μας συνιστά τον υπολογισμό του μέγιστου διαθέσιμου ρεύματος σφάλματος στο σημείο εγκατάστασης και την προσθήκη περιθωρίου ασφαλείας 20 τοις εκατό.
• Ονομαστικό ρεύμα αντοχής αιχμής (IP):Η τιμή κορυφής του πρώτου μεγάλου βρόχου ρεύματος σφάλματος, συνήθως 2,5 έως 2,7 φορές Isc. Αυτό καθορίζει τη μηχανική αντοχή των επαφών και τη διαδρομή μεταφοράς ρεύματος. Ένας διακόπτης κυκλώματος υψηλής τάσης πρέπει να αντέχει Ip χωρίς απώθηση επαφής ή συγκόλληση.
• Ονομαστικό ρεύμα αντοχής σε σύντομο χρονικό διάστημα (Ik):Το ρεύμα rms που μπορεί να μεταφέρει ο διακόπτης για ένα δευτερόλεπτο χωρίς ζημιά. Συνήθως ίσο με Isc. Αυτό διασφαλίζει ότι ο διακόπτης μπορεί να παραμείνει κλειστός κατά τη διάρκεια ενός σφάλματος, εάν το ρελέ προστασίας καθυστερήσει τη λειτουργία.
• Χαρακτηριστικά μεταβατικής τάσης ανάκτησης (TRV):Η τάση που εμφανίζεται στις επαφές του διακόπτη μετά το ρεύμα μηδέν. Η κορυφή TRV και ο ρυθμός ανόδου πρέπει να είναι εντός των δυνατοτήτων του διακόπτη. Το εργοστάσιό μας παρέχει καμπύλες TRV για κάθε μοντέλο Διακόπτη Κυκλώματος Υψηλής Τάσης, προσαρμοσμένες σε τυπικές διαμορφώσεις δικτύου (σφάλμα ακροδεκτών, σφάλμα βραχείας γραμμής).
• Ακολουθία λειτουργίας (O - t - CO - t' - CO):Καθορίζει τον κύκλο λειτουργίας. Τυπική ακολουθία αυτόματης επανακλεισίματος: Άνοιγμα (διακοπή σφάλματος), 0,3 δευτερόλεπτα, Κλείσιμο σε σφάλμα, Άνοιγμα ξανά, 3 λεπτά, Κλείσιμο και Άνοιγμα. Ο Διακόπτης Κυκλώματος Υψηλής Τάσης έχει δοκιμαστεί για O 0,3s CO 3min CO σε ρεύμα σφάλματος 100%.
• Μηχανική αντοχή (Κλάση M1 ή M2):Η κατηγορία M2 απαιτεί 10.000 μηχανικές εργασίες χωρίς αστοχία. Οι διακόπτες SF6 του εργοστασίου μας ξεπερνούν τις 12.000 λειτουργίες, ενώ τα μοντέλα κενού ξεπερνούν τις 30.000 λειτουργίες.
• Ηλεκτρική αντοχή (Κλάση Ε1 ή Ε2):Κατηγορία E2 σημαίνει ότι δεν απαιτείται συντήρηση για τις ηλεκτρικές επαφές καθ' όλη τη διάρκεια ζωής υπό κανονικές συνθήκες λειτουργίας. Ο διακόπτης κυκλώματος υψηλής τάσης κενού μας έχει βαθμολογία E2, μειώνοντας δραστικά το κόστος του κύκλου ζωής.

Πέρα από αυτές τις τυπικές παραμέτρους, βοηθητικά χαρακτηριστικά όπως κυκλώματα θέρμανσης για περιβάλλοντα χαμηλής θερμοκρασίας, συστήματα κατά της συμπύκνωσης και δείκτες απομακρυσμένης θέσης είναι απαραίτητα για την αξιοπιστία. Το εργοστάσιό μας τα ενσωματώνει σε κάθε διακόπτη υψηλής τάσης που αποστέλλεται σε ψυχρά κλίματα. Μια άλλη παράμετρος που συχνά παραβλέπεται είναι ο χρόνος διακοπής (από την εντολή ταξιδιού έως την κατάργηση τόξου). Οι σύγχρονοι διακόπτες επιτυγχάνουν 1,5 έως 3 κύκλους (25 έως 50 ms). Η ταχύτερη διακοπή μειώνει την ενέργεια σφάλματος και περιορίζει τη ζημιά στους μετασχηματιστές και τα καλώδια.

Για ένα πρακτικό παράδειγμα, εξετάστε ένα βοηθητικό πρόγραμμα που αναβαθμίζει έναν υποσταθμό 138 kV με υπολογισμένο μέγιστο ρεύμα σφάλματος 38 kA συμμετρικό. Θα πρέπει να επιλέξουν έναν διακόπτη υψηλής τάσης με Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2,6), ικανότητα TRV 1,3 pu ανά IEEE C37.09 και μηχανική αντοχή M2.Lugao Power Co., Ltd. προσφέρει το μοντέλο LVB 145 που ταιριάζει ακριβώς με αυτές τις προδιαγραφές, με πρόσθετα χαρακτηριστικά όπως ενσωματωμένους χωρητικούς διαχωριστές τάσης για συγχρονισμένη μεταγωγή. Παρέχουμε επίσης ένα υπολογιστικό φύλλο λίστας ελέγχου παραμέτρων για να απλοποιήσουμε τη σύγκριση μεταξύ πολλών προμηθευτών. Η χρήση λανθασμένων παραμέτρων οδηγεί σε πρόωρη διάβρωση επαφής ή ακόμα και καταστροφική αστοχία κατά τη διάρκεια ενός συμβάντος σφάλματος. Ως εκ τούτου, το εργοστάσιό μας συμβουλεύει ανεπιφύλακτα να συμβουλευτείτε τους μηχανικούς εφαρμογών μας πριν από την οριστικοποίηση των προδιαγραφών.

Πώς μπορούν οι τακτικοί δοκιμές αντίστασης χρονισμού και επαφής να παρατείνουν τη διάρκεια ζωής του διακόπτη υψηλής τάσης;

Ένας διακόπτης υψηλής τάσης μπορεί να παραμείνει σε αδράνεια για μήνες, ωστόσο πρέπει να λειτουργεί άψογα όταν παρουσιαστεί σφάλμα. Επομένως, η προγνωστική συντήρηση μέσω περιοδικών δοκιμών δεν είναι προαιρετική αλλά απαραίτητη. Δύο δοκιμές παρέχουν την πιο διαγνωστική αξία: δυναμικός χρονισμός (ανάλυση καμπύλης διαδρομής) και αντίσταση στατικής επαφής (μέτρηση microohm). Το εργοστάσιό μας έχει αναλύσει τα αρχεία συντήρησης από 500 υποσταθμούς και διαπίστωσε ότι οι διακόπτες που ελέγχονται ετησίως εμφανίζουν 78 τοις εκατό λιγότερες βλάβες από αυτούς που ελέγχονται κάθε 5 χρόνια. Παρακάτω περιγράφουμε λεπτομερώς τον τρόπο λειτουργίας κάθε δοκιμής και τον τρόπο ερμηνείας των αποτελεσμάτων.

• Δοκιμή χρόνου επικοινωνίας:Χρησιμοποιώντας ψηφιακό χρονοδιακόπτη και μορφοτροπέα ταξιδιού, αυτή η δοκιμή καταγράφει το χρόνο από την εντολή ταξιδιού έως τον διαχωρισμό της επαφής και από τον διαχωρισμό έως την πλήρη ανοιχτή θέση. Μετρά επίσης το χρόνο κλεισίματος και την αναπήδηση επαφής. Ένας υγιής διακόπτης υψηλής τάσης θα πρέπει να έχει χρόνο ανοίγματος εντός ±10 τοις εκατό από τις εργοστασιακές τιμές (π.χ. 35ms ±3,5ms). Εάν ο χρόνος ανοίγματος αυξηθεί περισσότερο από 15 τοις εκατό, υποδηλώνει φθορά του μηχανισμού ή χαμηλή υδραυλική πίεση. Το εργοστάσιό μας παρέχει βασικές καμπύλες χρονισμού για κάθε Διακόπτη Κυκλώματος Υψηλής Τάσης που αποστέλλεται.
• Αντίσταση κύριας επαφής (Dc Milliohm Test):Ένας μικρομετρητής χαμηλής αντίστασης διοχετεύει 100A dc στις κλειστές επαφές. Οι καθαρές επαφές παρουσιάζουν αντίσταση συνήθως κάτω από 50 micro ohms για διακόπτες SF6 και κάτω από 30 micro ohms για διακόπτες κενού. Η αύξηση της αντίστασης υποδηλώνει διάτρηση ή οξείδωση. Όταν η αντίσταση διπλασιάζεται από τη γραμμή βάσης, θα πρέπει να προγραμματιστεί αντικατάσταση επαφής. Το εργοστάσιό μας συνιστά αυτή τη δοκιμή ετησίως για κρίσιμους διακόπτες.
• Ανάλυση κίνησης:Χρησιμοποιώντας έναν αισθητήρα διαδρομής, μετράμε την ταχύτητα επαφής κατά το άνοιγμα και το κλείσιμο. Η επαρκής ταχύτητα (π.χ. ταχύτητα ανοίγματος 2,5 m/s για διακόπτη 145 kV) διασφαλίζει τη σωστή απόσβεση του τόξου. Η αργή ταχύτητα μπορεί να υποδηλώνει συνδέσεις δέσμευσης ή χαμηλή πίεση αερίου. Lugao Power Co., Ltd. Οι φορητοί αναλυτές μπορούν να εκτελέσουν αυτή τη δοκιμή χωρίς να αποσυναρμολογήσουν τον διακόπτη.
• Αντίσταση μόνωσης και διηλεκτρικές δοκιμές:Εφαρμόστε 1,5x ονομαστική τάση στις ανοιχτές επαφές και στη γείωση. Οποιαδήποτε πτώση κάτω από 1 kV ανά μικροφαράντ υποδηλώνει μόλυνση ή εισροή υγρασίας. Για διακόπτες SF6, η περιεκτικότητα σε υγρασία αερίου πρέπει να παραμείνει κάτω από 150 ppm κατ' όγκο.

Εκτός από τις ηλεκτρικές δοκιμές, οι μηχανικοί έλεγχοι των μηχανισμών λειτουργίας (με ελατήριο, υδραυλικοί ή πνευματικοί) είναι ζωτικής σημασίας. Το εργοστάσιό μας σχεδιάζει αρθρωτές κασέτες ενεργοποιητή που μπορούν να αντικατασταθούν σε λιγότερο από 2 ώρες, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας. Ωστόσο, ακόμη και ο καλύτερος μηχανισμός αποτυγχάνει εάν η λίπανση σκληρύνει. Συνιστούμε να ασκείτε τον διακόπτη υψηλής τάσης (μία λειτουργία ανοικτού κλεισίματος) κάθε 6 μήνες κατά τις περιόδους αδράνειας. Αυτό ανακατανέμει το λίπος και γυαλίζει τις επαφές.

Από την άποψη κόστους-οφέλους, μια δοκιμή χρονισμού κοστίζει περίπου $300 έως $800 ανά διακόπτη, ενώ η αντικατάσταση ενός αποτυχημένου διακόπτη υψηλής τάσης σε περίπτωση έκτακτης ανάγκης μπορεί να υπερβεί τα $50.000 συν τις απώλειες εσόδων από διακοπές. Επιπλέον, οι επιχειρήσεις κοινής ωφέλειας υιοθετούν ολοένα και περισσότερο διαδικτυακά συστήματα παρακολούθησης που εκτελούν συνεχή ανάλυση χρονισμού και αντίστασης χρησιμοποιώντας αισθητήρες οπτικών ινών. Το πακέτο Smart Breaker του εργοστασίου μας περιλαμβάνει μόνιμο μετατροπέα ταξιδιού και τοπική οθόνη που προειδοποιεί τους χειριστές όταν οι παράμετροι μετατοπίζονται. Για παράδειγμα, εάν η αντίσταση επαφής αυξηθεί από 40 σε 70 micro ohms σε διάστημα 18 μηνών, το σύστημα παράγει μια ειδοποίηση για προγραμματισμένη συντήρηση. Αυτή η προσέγγιση βάσει συνθηκών παρατείνει τη διάρκεια ζωής έως και 50 τοις εκατό σε σύγκριση με την αντικατάσταση βάσει χρόνου. Για την εφαρμογή ενός ισχυρού προγράμματος δοκιμών, το εργοστάσιό μας προσφέρει εκπαίδευση για οικιακούς τεχνικούς και παρέχει λεπτομερή πρότυπα δοκιμών. Θυμηθείτε, ένας διακόπτης υψηλής τάσης που περνάει τακτικά τεστ θα προστατεύει το δίκτυό σας για τρεις δεκαετίες ή περισσότερο. Στη Lugao, το υποστηρίζουμε με 25 χρόνια εγγύηση απόδοσης για τους διακόπτες της σειράς Premium.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Μπορεί ένας διακόπτης υψηλής τάσης να λύσει ένα σφάλμα γρηγορότερα από έναν κύκλο και γιατί η ταχύτητα έχει σημασία για την ασφάλεια του δικτύου;

Απάντηση: Ναι, οι σύγχρονοι διακόπτες υψηλής τάσης καθαρίζουν τα σφάλματα σε 1,5 έως 2 κύκλους (25 έως 33 χιλιοστά του δευτερολέπτου για συστήματα 60 Hz). Η ταχύτητα είναι κρίσιμη γιατί όσο περισσότερο επιμένει ένα σφάλμα, τόσο περισσότερη θερμική και μηχανική καταπόνηση επιβάλλεται στους μετασχηματιστές, τα καλώδια και τις γεννήτριες. Μια καθυστέρηση 100 χιλιοστών του δευτερολέπτου μπορεί να αυξήσει την ενέργεια σφάλματος κατά 400 τοις εκατό, οδηγώντας σε παραμόρφωση περιέλιξης στους μετασχηματιστές ισχύος και πιθανή πυρκαγιά. Επιπλέον, το γρήγορο καθάρισμα αποτρέπει τη διάδοση των βυθίσεων τάσης μέσω του δικτύου, διατηρώντας έτσι τη σταθερότητα για τα κοντινά φορτία. Ο διακόπτης κυκλώματος υψηλής τάσης 145 kV SF6 του εργοστασίου μας επιτυγχάνει χρόνο διακοπής 2 κύκλων, ικανοποιώντας τις πιο αυστηρές απαιτήσεις κοινής χρήσης για μεταβατική ευστάθεια.

Ερώτηση 2: Πόσο συχνά πρέπει να αντικαθίσταται ένας διακόπτης υψηλής τάσης και ποια σημάδια τέλους ζωής πρέπει να προσέχουν οι χειριστές;

Απάντηση: Ένας καλά συντηρημένος διακόπτης υψηλής τάσης διαρκεί συνήθως 25 έως 40 χρόνια, ανάλογα με τη συχνότητα σφάλματος και τις περιβαλλοντικές συνθήκες. Τα σημάδια τέλους ζωής περιλαμβάνουν: σταθερά υψηλή αντίσταση επαφής (πάνω από 150 micro ohms για διακόπτη 145 kV), μη φυσιολογικό θόρυβο κατά τη λειτουργία (άλεσμα ή καθυστερημένη φόρτιση ελατηρίου), ορατή εξωτερική διαρροή αερίου (πτώση πίεσης SF6 κάτω από 0,4 MPa) και αδυναμία τήρησης των προδιαγραφών χρονισμού κατά περισσότερο από 20 τοις εκατό. Επίσης, εάν η αντίσταση μόνωσης πέσει κάτω από 1000 megohms, η διηλεκτρική ακεραιότητα τίθεται σε κίνδυνο. Lugao Power Co., Ltd. συνιστά μια μεγάλη επισκευή μετά από 10.000 μηχανικές εργασίες ή όταν τα προγνωστικά διαγνωστικά δείχνουν φθορά επαφής που υπερβαίνει το 80 τοις εκατό. Η χαρτογράφηση μερικής εκφόρτισης μπορεί επίσης να ανιχνεύσει εσωτερικά ελαττώματα πριν από καταστροφική αστοχία.

Ερώτηση 3: Γιατί οι διακόπτες υψηλής τάσης SF6 εξακολουθούν να χρησιμοποιούνται ευρέως παρά τις περιβαλλοντικές ανησυχίες;

Απάντηση: Το SF6 παραμένει κυρίαρχο επειδή κανένα άλλο μεμονωμένο αέριο δεν ταιριάζει με τον συνδυασμό υψηλής διηλεκτρικής αντοχής (3 φορές του αέρα στην ίδια πίεση), εξαιρετικής ικανότητας απόσβεσης τόξου και θερμικής αγωγιμότητας. Για τάσεις πάνω από 72,5 kV, το SF6 προσφέρει την πιο συμπαγή και αξιόπιστη λύση. Ωστόσο, η βιομηχανία αντιμετωπίζει το υψηλό δυναμικό υπερθέρμανσης του πλανήτη (GWP = 23.500) μέσω βελτιωμένων πρακτικών χειρισμού αερίου: οι σύγχρονοι διακόπτες έχουν ποσοστά διαρροής κάτω του 0,1 τοις εκατό ετησίως και τα προγράμματα ανακύκλωσης ανακτούν το SF6 στο τέλος της ζωής τους. Επιπλέον, νέες εναλλακτικές λύσεις όπως το αέριο g3 (μίγμα φθοριονιτριλίου) μειώνουν το GWP κατά 98 τοις εκατό διατηρώντας παράλληλα παρόμοια απόδοση. Lugao Power Co., Ltd. προσφέρει τώρα έναν διακόπτη υψηλής τάσης έτοιμο για g3 για έργα ευαίσθητα στο περιβάλλον, αλλά για την υπάρχουσα υποδομή, το SF6 με παρακολούθηση διαρροών παραμένει η πιο πρακτική επιλογή.

Ερώτηση 4: Μπορεί ένας διακόπτης υψηλής τάσης να χρησιμοποιηθεί για εναλλαγή φορτίου καθημερινά ή είναι μόνο για προστασία από σφάλματα;

Απάντηση: Ναι, πολλοί αυτόματοι διακόπτες υψηλής τάσης ονομάζονται για καθημερινή μεταγωγή ρεύματος φορτίου (κατηγορία C2 ή υψηλότερη). Ωστόσο, η συχνή εναλλαγή φορτίου προκαλεί φθορά επαφής από το τόξο κατά τη διάρκεια κάθε ανοιχτής λειτουργίας, επομένως οι διακόπτες που χρησιμοποιούνται για καθημερινή μεταγωγή (π.χ. συστοιχίες πυκνωτών ή μεταγωγή αντιδραστήρα) απαιτούν υψηλότερη ηλεκτρική αντοχή (κατηγορία E2) και πιθανώς αντιστάσεις πριν την εισαγωγή για τον περιορισμό των υπερτάσεων. Για εφαρμογές που απαιτούν χιλιάδες λειτουργίες μεταγωγής ετησίως, οι διακόπτες κενού υπερτερούν λόγω της παρατεταμένης ηλεκτρικής ζωής τους. Ο διακόπτης κενού υψηλής τάσης VUB του εργοστασίου μας είναι ειδικά σχεδιασμένος για καθημερινή εναλλαγή έως και 30.000 λειτουργιών. Πάντα να συμβουλεύεστε την κατηγορία εργασίας του διακόπτη και να αποφεύγετε τη χρήση διακόπτη σφαλμάτων γενικής χρήσης για συχνή εναλλαγή φορτίου, καθώς θα προκληθεί πρόωρη διάβρωση επαφής.

Ερώτηση 5: Ποιες διαδικασίες ασφαλείας πρέπει να ακολουθούνται πριν από τη μη αυτόματη λειτουργία ενός διακόπτη υψηλής τάσης σε έναν υποσταθμό;

Απάντηση: Πριν από οποιαδήποτε χειροκίνητη λειτουργία, ακολουθήστε ένα πρωτόκολλο ασφαλείας πέντε βημάτων: 1) Λάβετε εντολή μεταγωγής από το κέντρο ελέγχου και επαληθεύστε τη θέση του διακόπτη μέσω SCADA. 2) Απενεργοποιήστε τα κυκλώματα τοπικού ελέγχου και εφαρμόστε το κλείδωμα στο μοτέρ φόρτισης ελατηρίου. 3) Επαληθεύστε με έναν ανιχνευτή τάσης ότι και οι δύο πλευρές του διακόπτη υψηλής τάσης είναι απενεργοποιημένες ή ότι οι διακόπτες αποσύνδεσης είναι ανοιχτοί. 4) Φοράτε ΜΑΠ με ​​ονομαστική τόξο (κοστούμι cal/cm², ασπίδα προσώπου και γάντια ονομαστικής τάσης). 5) Χρησιμοποιήστε μια χειροκίνητη μανιβέλα από απόσταση, εάν ο διακόπτης έχει χειροκίνητη λαβή φόρτισης, που στέκεται στο πλάι για να αποφύγετε την έκρηξη τόξου. Ποτέ μην παρακάμπτετε τις ασφάλειες και μην επιχειρείτε να πιέσετε έναν διακόπτη που παρουσιάζει μηχανική αντίσταση. Lugao Power Co., Ltd. παρέχει ένα λεπτομερές βίντεο ασφαλείας με κάθε παράδοση διακόπτη υψηλής τάσης, ενισχύοντας ότι η ασφάλεια του χειριστή είναι πρωταρχικής σημασίας.

Συμπέρασμα: Ενισχύστε την ανθεκτικότητα του δικτύου σας με τους διακόπτες υψηλής τάσης

Οι διακόπτες υψηλής τάσης είναι οι υπερασπιστές της πρώτης γραμμής των ηλεκτρικών δικτύων, συνδυάζοντας μηχανική δράση υψηλής ταχύτητας με εξελιγμένη φυσική κατάσβεσης τόξου. Ο ρόλος τους δεν μπορεί να υπερεκτιμηθεί, από την πρόληψη των διαδοχικών μπλακ άουτ μέχρι την ενσωμάτωση των ανανεώσιμων πηγών ενέργειας. Όπως έχουμε αναφέρει λεπτομερώς, η σωστή επιλογή με βάση τις ονομαστικές παραμέτρους, οι συνήθεις δοκιμές χρονισμού και αντίστασης επαφής και η κατανόηση των τεχνολογιών σβέσης είναι βασικές πρακτικές. Lugao Power Co., Ltd. κατασκευάζει και κατασκευάζει διακόπτες υψηλής τάσης για τέσσερις δεκαετίες, παραδίδοντας πάνω από 30.000 μονάδες σε επιχειρήσεις κοινής ωφέλειας και βιομηχανίες σε 50 χώρες. Το εργοστάσιό μας χρησιμοποιεί ρομποτική συγκόλληση, έλεγχο διαρροής SF6 έως 1e-6 mbarl/s και δοκιμές αποδοχής πλήρους συναρμολόγησης σύμφωνα με τα πρότυπα IEC και ANSI.
