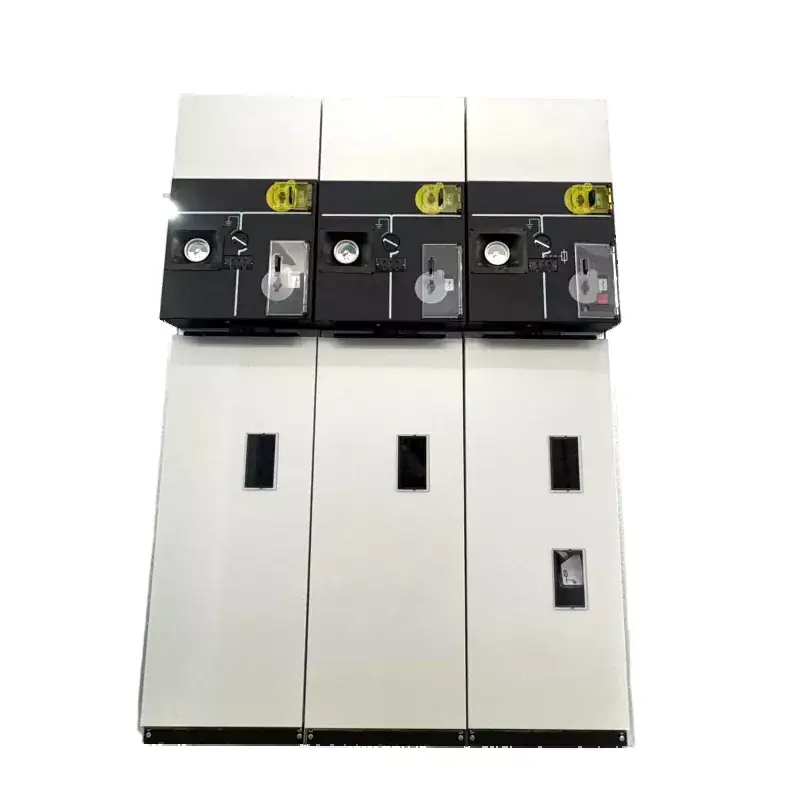

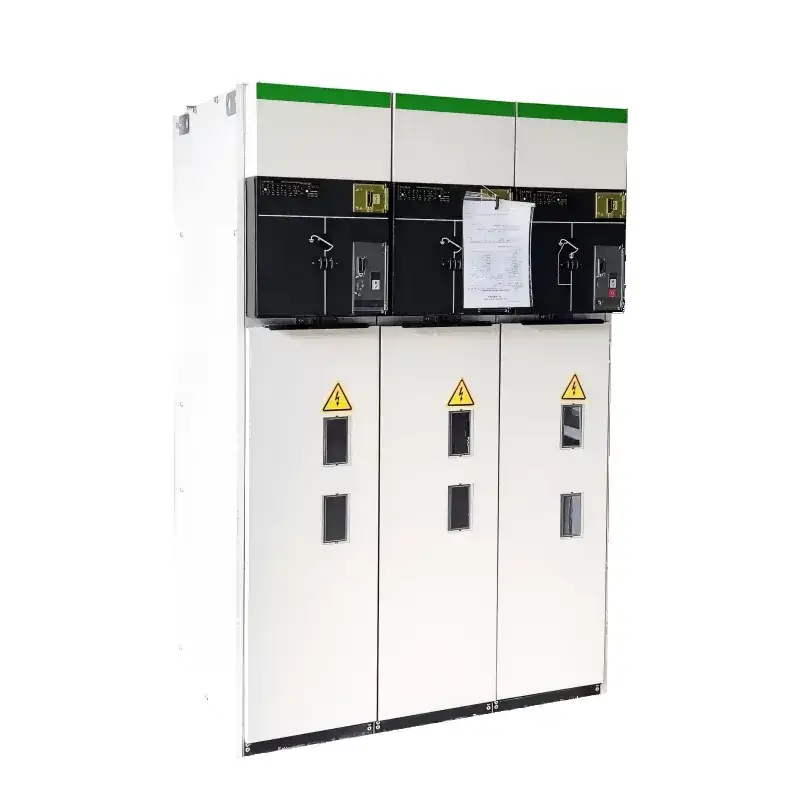

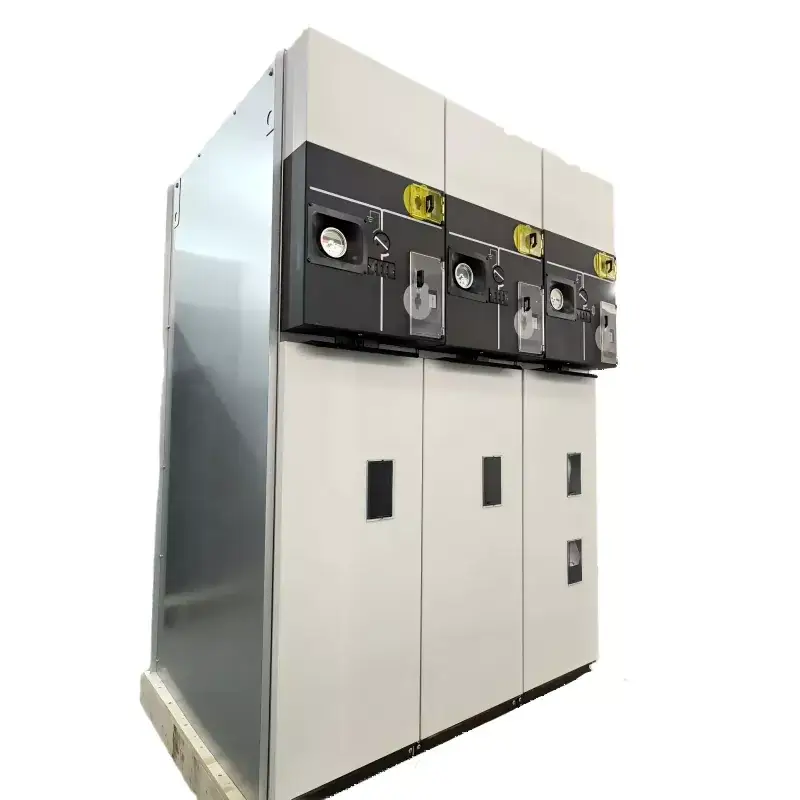

SM6 SF6 Συμπαγής μεταλλικός κλειστός εξοπλισμός RMU με μόνωση αερίου

Ο διακόπτης LGSM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear χρησιμοποιεί αέριο SF6 ως μονωτικό μέσο, προσφέροντας πλεονεκτήματα όπως συμπαγής δομή, λειτουργία χωρίς συντήρηση και υψηλή αξιοπιστία. Το Lugao διαθέτει προηγμένη τεχνολογία Ε&Α και πλήρως αυτοματοποιημένες γραμμές παραγωγής, διασφαλίζοντας υψηλή ποιότητα προϊόντων. Το LGSM6 έχει εξαχθεί στη Νοτιοανατολική Ασία, την Ευρώπη και άλλες περιοχές, με ετήσιες πωλήσεις που ξεπερνούν τις 5.000 μονάδες. Διατηρείται επαρκές απόθεμα για την υποστήριξη της ταχείας παράδοσης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο συμπαγής μεταλλικός κλειστός εξοπλισμός SM6 SF6 με μόνωση αερίου είναι αυτός ο εξοπλισμός διανομής, ξέρετε, ένας συμπαγής RMU που είναι μονωμένος με αέριο SF6 και μέταλλο που περικλείεται. Είναι ένα είδος νεότερου τύπου που χρησιμοποιεί έναν διακόπτη φορτίου SF6 ως κύριο εξάρτημα για τη μεταγωγή. Στο εσωτερικό, σφραγίζει τα σημαντικά πράγματα όπως ο διακόπτης κυκλώματος, ο διακόπτης φορτίου και ο αποζεύκτης όλα σε ένα κουτί από ανοξείδωτο χάλυβα γεμάτο με αυτό το αέριο SF6. Αυτή η ρύθμιση το κάνει να λειτουργεί αξιόπιστα και κρατά τους ανθρώπους ασφαλείς, ενώ δεν χρειάζεται καθόλου συντήρηση. Αυτό είναι ένα από τα καλύτερα μέρη του. Μπορείτε να επιλέξετε επεκτάσιμους διαύλους με αυτό, που σας επιτρέπει να συνδυάζετε πράγματα όπως θέλετε για πλήρη αρθρωτή. Αυτές οι ράβδοι διαύλων διαστέλλονται αλλά παραμένουν με ασφάλεια μονωμένοι και θωρακισμένοι. Είναι μικρά σε μέγεθος, λειτουργούν με ευελιξία, έχουν καλή αλληλοσύνδεση, ώστε τίποτα να μην πάει στραβά, και η τοποθέτησή τους είναι αρκετά απλή. Συνολικά, βοηθά στην εξοικονόμηση πολύ χώρου σε μέρη όπως δωμάτια διανομής ή υποσταθμοί μετασχηματιστών. Ταιριάζει σε διαφορετικές καταστάσεις και σε αυτό που χρειάζονται οι χρήστες.

Βασικές τεχνικές παράμετροι

Οχι.	Είδος		Μονάδα	Παράμετροι
1	Ονομαστική τάση		kV	12	24	36	40.5
2	Ονομαστικό ρεύμα		A	630/1250
3	Ονομαστική συχνότητα		Hz	50/60
4	Τάση αντοχής συχνότητας ισχύος 1 λεπτού	Συνολική αξία	kV	42	55	80	95
		Σημείο Διακοπής		48	65	95	110
5	Τάση αντοχής κεραυνών	Συνολική αξία	kV	75	125/150	170	95
		Σημείο Διακοπής		85	150/160	185	215
6	Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	Κύριο κύκλωμα	kA	25/2 δευτ
		Κύκλωμα γείωσης		25/2 δευτ
7	Ονομαστικό ρεύμα αντοχής κορυφής		kA	63			50
8	Ονομαστικό ρεύμα μεταφοράς		A	1300~1700
9	Ονομαστικό ρεύμα διακοπής κλεισίματος φορτίου		A	630
10	Ονομαστικό ρεύμα διακοπής φόρτισης καλωδίου		A	50/10
11	Μη φορτωμένο ρεύμα διακοπής μετασχηματιστή		A	20
12	Ρεύμα θραύσης γείωσης φόρτισης καλωδίου		A	100			80
13	Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος		kA	20
14	Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος		kA	63			50
15	Κατηγορία Προστασίας			IP3X
16	Διάρκεια ζωής διακόπτη φορτίου		Φορά	5000
17	Διάρκεια ζωής διακόπτη γείωσης		Φορά	5000

Τυπικό διάγραμμα σχεδίου:

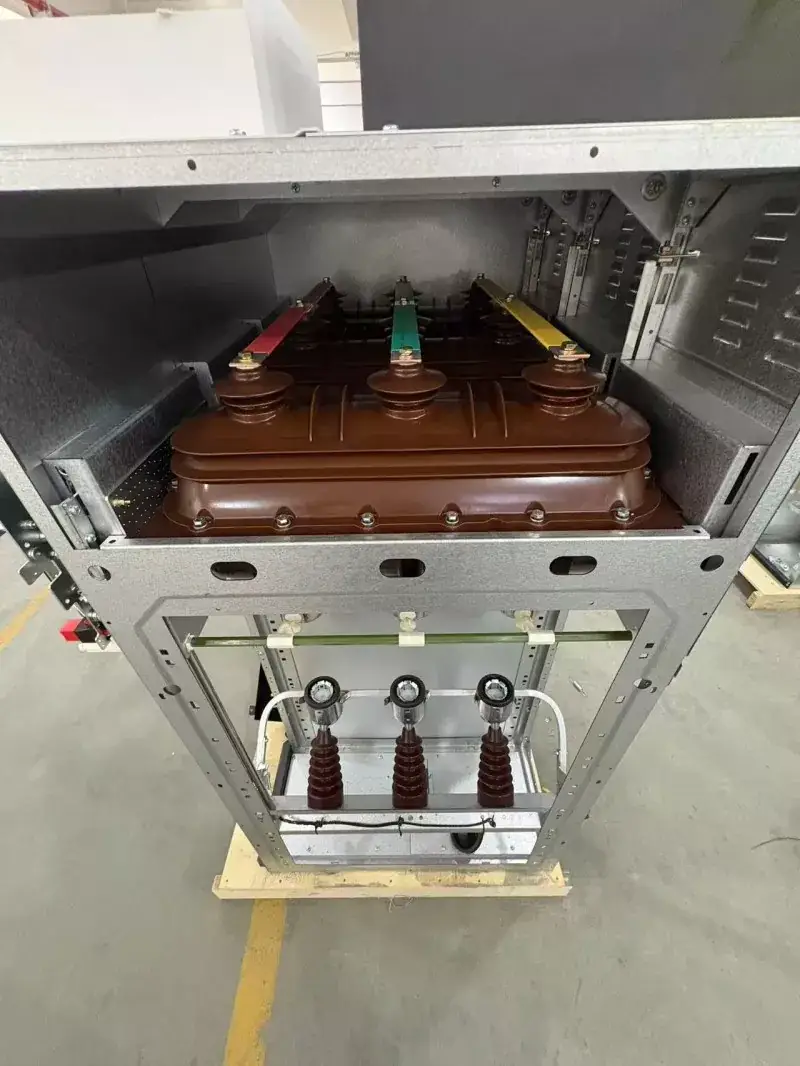

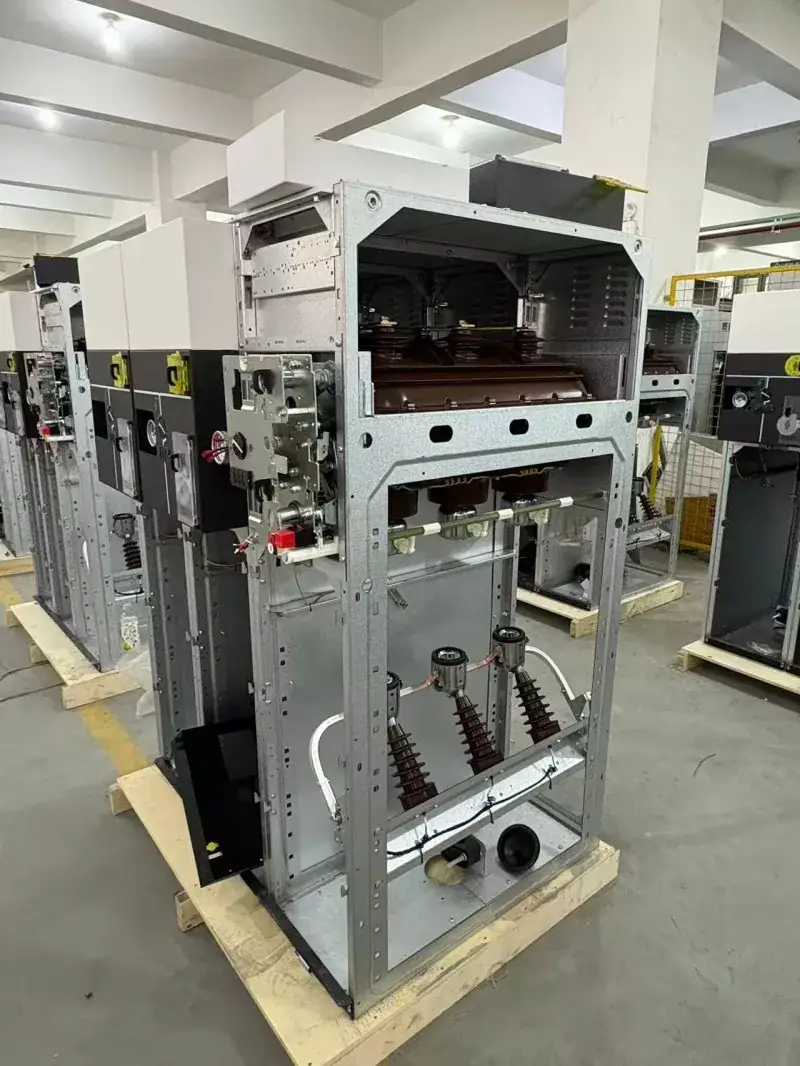

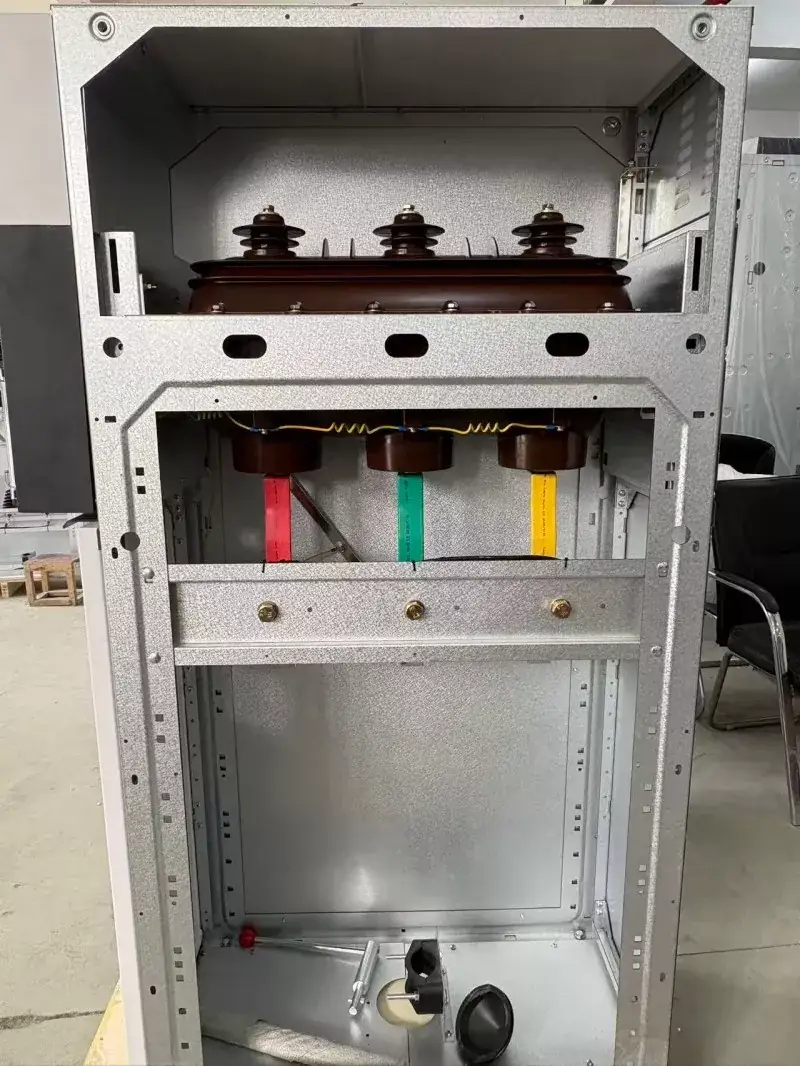

Εργοστασιακή σκοποβολή:

Γιατί να επιλέξετε το LGSM6 RMU

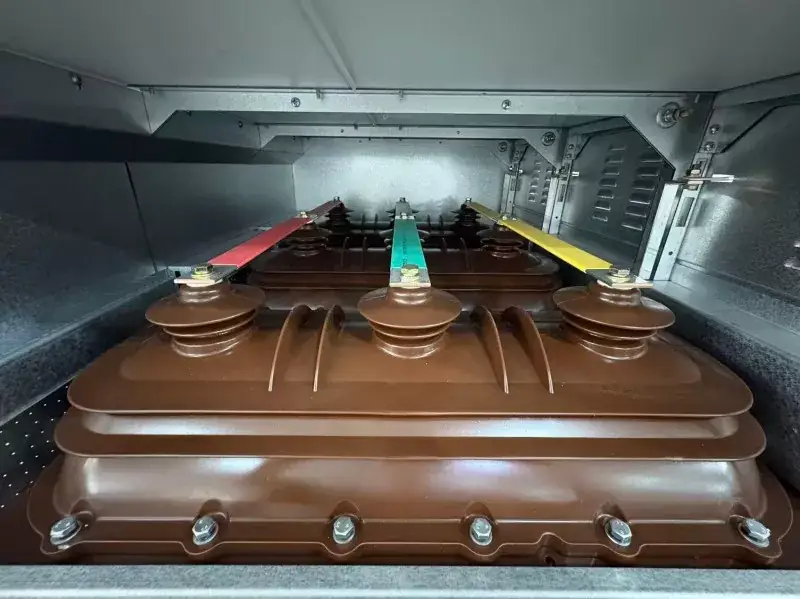

1. Πλήρως σφραγισμένος σχεδιασμός: Ο θάλαμος αερίου του συμπαγούς κλειστού εξοπλισμού διανομής RMU με μόνωση αερίου SM6 SF6 είναι συγκολλημένος με λέιζερ για να εξασφαλίσει αξιόπιστη απόδοση σφράγισης. Χρησιμοποιώντας τις εξαιρετικές ιδιότητες μόνωσης και πυρόσβεσης τόξου του αερίου SF6, οι αποστάσεις μόνωσης φάσης και φάσης προς έδαφος μειώνονται σημαντικά και η χαμηλή πίεση αερίου το καθιστά μη ευαίσθητο στις αλλαγές θερμοκρασίας.

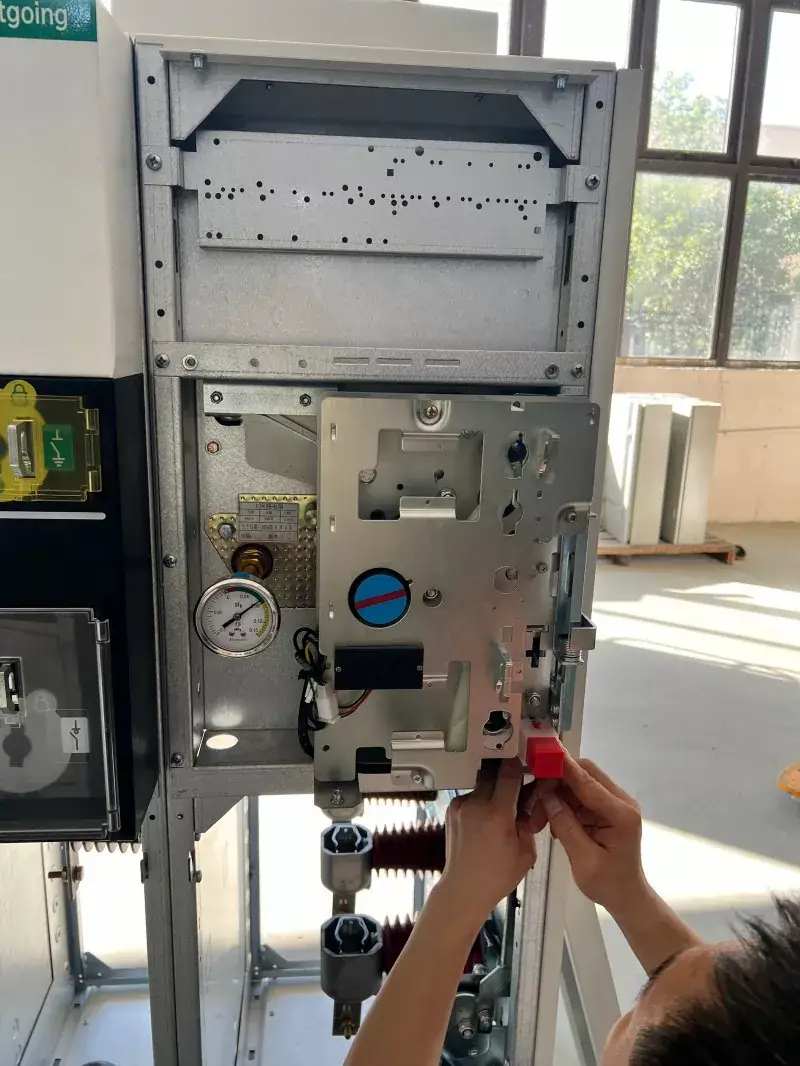

2. Σχεδιασμός διακόπτη τριών θέσεων: Αυτός ο διακόπτης φόρτωσης/αποσύνδεσης ενσωματώνει τρεις θέσεις: κλειστή, ανοιχτή και γειωμένη. Ο σχεδιασμός περιστροφικής κινούμενης επαφής παρέχει απλή και διαισθητική λειτουργία και η ορατότητα του σημείου θραύσης είναι καθαρά ορατή μέσω του παραθύρου παρατήρησης, ικανοποιώντας τις απαιτήσεις ασφάλειας συντήρησης. Μια ολοκληρωμένη μηχανική ασφάλιση μεταξύ των τριών θέσεων εξαλείφει την πιθανότητα κακής λειτουργίας.

3. Υψηλή αρθρωτή και επεκτασιμότητα: Οι μονάδες μπορούν να συνδυαστούν αυθαίρετα και να επεκταθούν μέσω ζυγών στερεάς μόνωσης ή αποκλειστικών συνδέσμων, κατάλληλων για απλές τερματικές γραμμές καθώς και για πολύπλοκα συστήματα τροφοδοσίας δικτύου δακτυλίου. Όλες οι μονάδες διαθέτουν επίσης δεσμευμένες διεπαφές για ηλεκτρική λειτουργία και αυτοματισμό.

4. Εξαιρετικά υψηλή βαθμολογία προστασίας: Ολόκληρο το περίβλημα του ντουλαπιού επιτυγχάνει βαθμό προστασίας IP3X ή IP4X. Εξοπλισμένο με μια ολοκληρωμένη διάταξη μηχανικής ασφάλισης, διασφαλίζει την ασφάλεια του προσωπικού και του εξοπλισμού. Το ντουλάπι είναι εξοπλισμένο με ένα κανάλι εκτόνωσης πίεσης για την απελευθέρωση της πίεσης με στοχευμένο τρόπο.

Συχνές Ερωτήσεις

•Απαιτείται τακτική συντήρηση αυτού του τύπου συμπαγούς μεταλλικού εξοπλισμού RMU με μόνωση αερίου SM6 SF6;

Όχι. Δεδομένου ότι όλα τα ενεργά μέρη είναι σφραγισμένα μέσα σε ένα θάλαμο από ανοξείδωτο χάλυβα γεμάτο με αέριο SF6, είναι πλήρως απομονωμένα από εξωτερικούς ρύπους, υγρασία και οξείδωση. Η τακτική λειτουργία απαιτεί μόνο έλεγχο των μηχανικών κινήσεων του κιβωτίου ελέγχου και των ενδείξεων του οργάνου για σωστή λειτουργία.

•Υπάρχει αρκετός χώρος για συνδέσεις καλωδίων; Είναι εύκολη η εγκατάσταση;

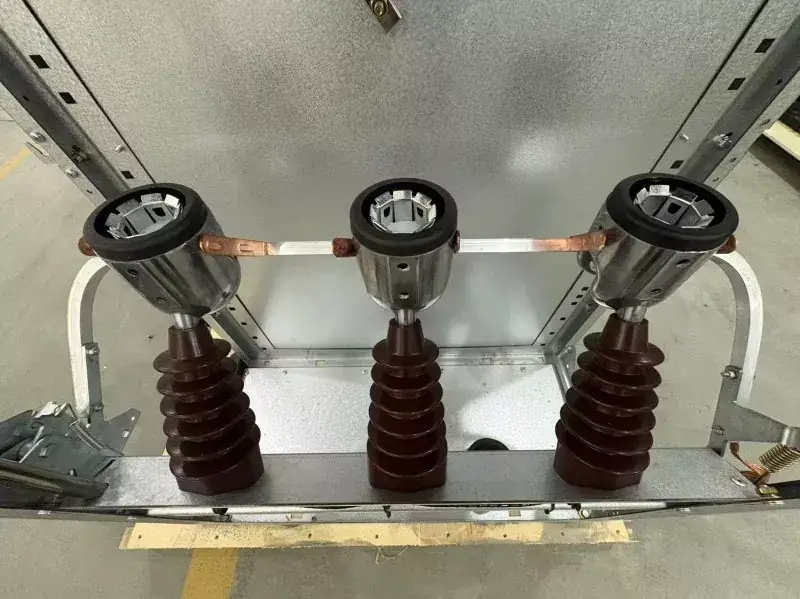

Η Lugao έχει βελτιστοποιήσει τη διάταξη του διαμερίσματος καλωδίων, παρέχοντας άφθονο χώρο για συνδέσεις καλωδίων, διευκολύνοντας την κατασκευή τερματικών καλωδίων και την εγκατάσταση συρμάτων γείωσης.

•Πόση διάρκεια είναι η διάρκεια ζωής του προϊόντος;

Υπό κανονικές συνθήκες λειτουργίας, η σχεδιασμένη διάρκεια ζωής του προϊόντος είναι γενικά έως και 30 χρόνια. Τα κιβώτια αερίου από ανοξείδωτο χάλυβα έχουν ισχυρή αντοχή στη διάβρωση και η μηχανική ζωή του κύριου διακόπτη (όπως ένας διακόπτης φορτίου) μπορεί συνήθως να φτάσει περισσότερους από 5.000 κύκλους.

•Η εταιρεία σας έχει διαθέσιμο απόθεμα; Ποιος είναι ο χρόνος παράδοσης;

Οι τακτικές παραγγελίες μπορούν να αποσταλούν εντός περίπου 15 εργάσιμων ημερών. Οι ειδικές προσαρμοσμένες λύσεις (όπως υψηλό ρεύμα, μη τυπική τάση) απαιτούν γενικά 15-30 ημέρες.
