Γιατί οι διακόπτες υψηλής τάσης είναι απαραίτητοι για την προστασία του μετασχηματιστή;

Φανταστείτε έναν μετασχηματιστή ισχύος - έναν τεράστιο, αθόρυβο φρουρό στην καρδιά ενός ηλεκτρικού υποσταθμού - ξαφνικά χτυπημένο από ένα κύμα κεραυνού ή ένα καταστροφικό βραχυκύκλωμα. Σε ένα κλάσμα του δευτερολέπτου, η εσωτερική μόνωση του μετασχηματιστή θα μπορούσε να αποτύχει, η περιέλιξη θα μπορούσε να υπερθερμανθεί και η προκύπτουσα έκρηξη θα μπορούσε να βλάψει ολόκληρο τον υποσταθμό, βυθίζοντας στο σκοτάδι χιλιάδες σπίτια και επιχειρήσεις. Το μόνο πράγμα που βρίσκεται ανάμεσα σε αυτό το σενάριο και την κανονική, αξιόπιστη λειτουργία είναι μια συσκευή που συχνά θεωρούμε δεδομένη: ηΔιακόπτης κυκλώματος υψηλής τάσης. Αυτή η συσκευή δεν είναι απλώς ένας διακόπτης. είναι ένα προστατευτικό ρελέ υψηλής ταχύτητας, υψηλής πιστότητας που πρέπει να ανιχνεύσει ένα σφάλμα, να λάβει μια απόφαση και να διακόψει ένα ρεύμα που θα μπορούσε να είναι δεκάδες χιλιάδες αμπέρ - όλα μέσα σε ένα χρονικό παράθυρο μετρημένο σε χιλιοστά του δευτερολέπτου. Χωρίς αυτόν, ο μετασχηματιστής, ένα από τα πιο ακριβά και κρίσιμα στοιχεία του ηλεκτρικού δικτύου, θα έμενε ευάλωτος στις ίδιες τις δυνάμεις που είχε σχεδιαστεί να αξιοποιεί.

Ο ουσιαστικός ρόλος του διακόπτη υψηλής τάσης στην προστασία του μετασχηματιστή δεν είναι θέμα ευκολίας. είναι θέμα επιβίωσης για το πλέγμα. Ένας μετασχηματιστής είναι ένα περίπλοκο, ευαίσθητο κομμάτι εξοπλισμού. Ο πυρήνας του είναι ένας λαβύρινθος από χάλκινες περιελίξεις και μόνωση που λειτουργεί σε υψηλές θερμοκρασίες και κάτω από τεράστια ηλεκτρική καταπόνηση. Ένα ρεύμα σφάλματος, εάν αφεθεί να παραμείνει, παράγει θερμότητα που μπορεί να λιώσει τον χαλκό και να εξατμίσει το λάδι, δημιουργώντας μια βίαιη λάμψη τόξου που μπορεί να καταστρέψει τον μετασχηματιστή. Ο διακόπτης κυκλώματος υψηλής τάσης λειτουργεί ως ο απόλυτος φύλακας. Είναι η μόνη συσκευή που μπορεί γρήγορα και αποφασιστικά να απομονώσει έναν μετασχηματιστή από ένα σφάλμα, αποτρέποντας ένα τοπικό πρόβλημα να μετατραπεί σε συστημική αστοχία. Αυτό το άρθρο θα αναλύσει τους τεχνικούς, οικονομικούς και λειτουργικούς λόγους για τους οποίους αυτό το βασικό στοιχείο είναι τόσο απαραίτητο. Θα διερευνήσουμε επίσης πώς οι λύσεις μας για διακόπτες υψηλής τάσης στη Lugao Power Co., Ltd. έχουν σχεδιαστεί για να παρέχουν την ταχύτητα, την αξιοπιστία και την ακρίβεια που απαιτούνται για την προστασία αυτών των κρίσιμων στοιχείων.

Πίνακας περιεχομένων

• 1. Τι είναι ένας διακόπτης υψηλής τάσης και πώς προστατεύει τους μετασχηματιστές;
• 2. Γιατί οι μετασχηματιστές είναι ευάλωτοι σε σφάλματα χωρίς την κατάλληλη προστασία;
• 3. Πώς συγκρίνονται οι διαφορετικοί τύποι διακοπτών υψηλής τάσης για προστασία μετασχηματιστή;
• 4. Ποιες τεχνικές παράμετροι καθορίζουν έναν διακόπτη υψηλής απόδοσης;
• 5. Πώς ο σύγχρονος έλεγχος και η παρακολούθηση ενισχύουν την αποτελεσματικότητα του διακόπτη κυκλώματος;
• Συχνές Ερωτήσεις (FAQ)
• Σύναψη

Τι είναι ένας διακόπτης υψηλής τάσης και πώς προστατεύει τους μετασχηματιστές;

Ο διακόπτης κυκλώματος υψηλής τάσης είναι μια εξειδικευμένη συσκευή μεταγωγής που έχει σχεδιαστεί για να διακόπτει τα ρεύματα σφάλματος - τις μαζικές, ανεξέλεγκτες υπερτάσεις ηλεκτρικής ενέργειας που συμβαίνουν κατά τη διάρκεια ενός βραχυκυκλώματος - και να απομονώνει ένα τμήμα του δικτύου ισχύος, όπως έναν μετασχηματιστή, από το υπόλοιπο σύστημα. Δεν είναι ένας απλός διακόπτης on/off. Είναι ένας διακόπτης υψηλών πονταρισμάτων, υψηλής ταχύτητας που πρέπει να εκτελεί τη λειτουργία του με εξαιρετική ακρίβεια. Ο μετασχηματιστής, ο οποίος είναι το βασικό στοιχείο που προστατεύουμε, είναι μια συσκευή που ανεβάζει ή μειώνει την τάση. Ενώ λειτουργεί κανονικά, ένας διακόπτης κυκλώματος υψηλής τάσης παραμένει στην κλειστή θέση, επιτρέποντας τη ροή ρεύματος. Ωστόσο, τη στιγμή που ανιχνεύεται ένα σφάλμα - συνήθως από ένα ρελέ που παρακολουθεί τα σήματα ρεύματος, τάσης ή διαφορικού - ο διακόπτης κυκλώματος πρέπει να ανοίξει, σβήνοντας το τόξο που σχηματίζεται μεταξύ των επαφών του καθώς χωρίζονται. Το κρίσιμο καθήκον είναι να καθαρίσετε το σφάλμα προτού αυτό προκαλέσει θερμική ή μηχανική βλάβη στον μετασχηματιστή. Για έναν μεγάλο μετασχηματιστή ισχύος, αυτός ο χρόνος εκκαθάρισης είναι συχνά μικρότερος από 100 χιλιοστά του δευτερολέπτου. Για να το θέσουμε αυτό σε προοπτική, ένα ανθρώπινο μάτι χρειάζεται περίπου 300 έως 400 χιλιοστά του δευτερολέπτου. Ο Διακόπτης Κυκλώματος Υψηλής Τάσης πρέπει να ενεργεί πιο γρήγορα από το ριπή οφθαλμού για να προστατεύσει ένα μηχάνημα που μπορεί να ζυγίζει εκατοντάδες τόνους.

Η φυσική αυτής της διακοπής είναι εκεί που γίνεται εμφανής η πρόκληση της μηχανικής. Όταν ανοίγει ένας διακόπτης κυκλώματος, σχηματίζεται ένα τόξο μεταξύ των διαχωριστικών επαφών. Αυτό το τόξο είναι ουσιαστικά ένα πλάσμα - ένα εξαιρετικά αγώγιμο κανάλι ιονισμένου αερίου που, αν δεν ελεγχθεί, θα συνέχιζε να άγει ρεύμα επ' αόριστον. Για να σβήσει αυτό το τόξο, ο διακόπτης κυκλώματος πρέπει, σε κλάσματα δευτερολέπτου, να κρυώσει και να απιονίσει τη διαδρομή του τόξου. Διαφορετικά σχέδια διακοπτών κυκλώματος χρησιμοποιούν διαφορετικές τεχνικές. Ένας διακόπτης κυκλώματος SF6 (εξαφθοριούχο θείο) χρησιμοποιεί μια ροή συμπιεσμένου αερίου SF6 για να ψύξει το τόξο και να ξεπλύνει τα ιονισμένα σωματίδια, βασιζόμενος στις εξαιρετικές μονωτικές ιδιότητες του SF6 για να αντέξει στη συνέχεια την τάση του συστήματος. Ένας διακόπτης κενού βασίζεται στην υψηλή διηλεκτρική αντοχή ενός κενού για να σβήσει το τόξο. Ένας διακόπτης κυκλώματος λαδιού υψηλής τεχνολογίας, αν και παλαιότερης τεχνολογίας, χρησιμοποιεί το αέριο που παράγεται από την εξάτμιση του λαδιού για να κρυώσει και να σβήσει το τόξο. Όλες αυτές οι μέθοδοι πρέπει να επιτυγχάνουν το ίδιο αποτέλεσμα: μηδενικό ρεύμα στο επόμενο φυσικό ρεύμα μηδέν της κυματομορφής εναλλασσόμενου ρεύματος και, στη συνέχεια, ταχεία ανάκτηση της διηλεκτρικής ισχύος για την αποφυγή εκ νέου χτυπήματος. Στο Lugao, οι λύσεις μας για διακόπτες υψηλής τάσης βασίζονται στη βαθιά κατανόηση αυτής της φυσικής σβέσης τόξου, διασφαλίζοντας ότι οι διακόπτες μας δεν είναι απλώς αξιόπιστοι, αλλά προβλέψιμοι στην απόδοσή τους.

Για να κατανοήσετε πραγματικά τον ρόλο προστασίας του μετασχηματιστή, είναι χρήσιμο να σκεφτείτε τι κάνει ένας μετασχηματιστής. Είναι μια επαγωγική συσκευή. Αποθηκεύει ενέργεια στο μαγνητικό του πεδίο. Όταν εμφανίζεται ένα σφάλμα στη δευτερεύουσα πλευρά ενός μετασχηματιστή, η ενέργεια από την κύρια πλευρά απορρίπτεται ξαφνικά στο σφάλμα. Ο μετασχηματιστής βλέπει ένα τεράστιο ρεύμα, το οποίο δεν μπορεί να διαχειριστεί. Αυτό είναι όταν μπαίνει στο παιχνίδι ο διακόπτης υψηλής τάσης. Συνήθως τοποθετείται στην κύρια πλευρά, την πλευρά υψηλής τάσης, του μετασχηματιστή. Η δουλειά του είναι να αποσυνδέει τον μετασχηματιστή από την ανάντη πηγή τροφοδοσίας, έτσι το σφάλμα τροφοδοτείται αποτελεσματικά μόνο από την αδράνεια της γεννήτριας. Απομονώνοντας τον μετασχηματιστή από το δίαυλο υψηλής τάσης, ο διακόπτης κυκλώματος αποτρέπει την κλιμάκωση του ρεύματος σφάλματος στο σημείο όπου θα καταστραφεί ο μετασχηματιστής. Ένας μετασχηματιστής χωρίς διακόπτη υψηλής τάσης που λειτουργεί σωστά είναι σαν ένα αυτοκίνητο χωρίς φρένα. μπορεί να λειτουργήσει για λίγο, αλλά όταν κάτι πάει στραβά, οι συνέπειες είναι καταστροφικές. Το εργοστάσιό μας έχει σχεδιάσει μια σειρά προϊόντων Διακοπτών Κυκλώματος Υψηλής Τάσης που είναι ειδικά προσαρμοσμένα για προστασία μετασχηματιστή, προσφέροντας μια σειρά επιλογών για διαφορετικές ονομασίες τάσης και ρεύματος, απαιτήσεις εφαρμογής και περιβαλλοντικές συνθήκες.

Γιατί οι μετασχηματιστές είναι ευάλωτοι σε σφάλματα χωρίς την κατάλληλη προστασία;

Τα τρωτά σημεία ενός μετασχηματιστή ισχύος έχουν τις ρίζες τους στον θεμελιώδη σχεδιασμό του και στα υλικά που χρησιμοποιεί. Ένας τυπικός μεγάλος μετασχηματιστής ισχύος είναι ένα σύνθετο συγκρότημα περιελίξεων χαλκού, μόνωσης με βάση την κυτταρίνη και λαδιού μετασχηματιστή. Αυτός ο συνδυασμός έχει σχεδιαστεί για αποτελεσματική λειτουργία κάτω από ένα στενό εύρος κανονικών συνθηκών. Ωστόσο, είναι εγγενώς ευαίσθητο σε ένα ευρύ φάσμα τύπων σφαλμάτων, πολλά από τα οποία μπορεί να είναι καταστροφικά εάν δεν αντιμετωπιστούν άμεσα και αυτόματα από έναν διακόπτη υψηλής τάσης. Για να κατανοήσετε αυτήν την ευπάθεια, πρέπει να εκτιμήσετε τη φυσική μιας αστοχίας μετασχηματιστή. Ένα βραχυκύκλωμα στην έξοδο (δευτερεύουσα) πλευρά του μετασχηματιστή είναι το πιο συνηθισμένο σενάριο. Εάν το δευτερεύον είναι βραχυκυκλωμένο, η κύρια πλευρά αντλεί ένα ρεύμα που θεωρητικά περιορίζεται μόνο από την αντίσταση του μετασχηματιστή, η οποία είναι σχετικά χαμηλή. Αυτό το ρεύμα σφάλματος μπορεί να είναι 10 έως 20 φορές το κανονικό ρεύμα πλήρους φορτίου. Το αποτέλεσμα είναι μια ξαφνική και υπερβολική θέρμανση των περιελίξεων, η οποία μπορεί να λιώσει τον χαλκό και να προκαλέσει τη διάσπαση της μόνωσης. Η ταχεία διαστολή του λαδιού λόγω της θερμότητας μπορεί να δημιουργήσει εκρηκτικά αέρια, οδηγώντας σε βίαιη αστοχία. Ένας διακόπτης κυκλώματος υψηλής τάσης πρέπει να ανιχνεύσει αυτό το κύμα ρεύματος και να αποσυνδέσει τον μετασχηματιστή πριν η θερμοκρασία της περιέλιξης φτάσει σε ένα κρίσιμο επίπεδο.

Πέρα από τα βραχυκυκλώματα, οι μετασχηματιστές είναι επίσης ευάλωτοι σε άλλες, πιο ύπουλες απειλές. Αυτά περιλαμβάνουν κεραυνούς, που μπορεί να προκαλέσουν κύμα τάσης που καταστρέφει τη μόνωση, και σιδηρσυντονισμό, ένα φαινόμενο που μπορεί να προκαλέσει υπερτάσεις και υπερβολικά ρεύματα όταν ο μετασχηματιστής είναι ενεργοποιημένος ή απενεργοποιημένος. Είναι επίσης ευάλωτα σε υπερφόρτωση, η οποία μπορεί να προκαλέσει σταδιακή υπερθέρμανση των περιελίξεων και υποβάθμιση της μόνωσης. Ακόμη και κάτι τόσο απλό όπως ένα σφάλμα στον εναλλάκτη βρύσης, που ρυθμίζει την αναλογία τάσης του μετασχηματιστή, μπορεί να προκαλέσει καταστροφική βλάβη. Σε κάθε περίπτωση, το κοινό νήμα είναι ότι ένα σφάλμα ή μια ανώμαλη κατάσταση, εάν αφεθεί να παραμείνει ακόμη και για λίγους κύκλους, μπορεί να προκαλέσει μόνιμη και ανεπανόρθωτη βλάβη στον μετασχηματιστή. Αυτός είναι ο λόγος για τον οποίο ο διακόπτης κυκλώματος υψηλής τάσης είναι τόσο σημαντικός: δεν είναι ένα αντιδραστικό μέτρο, αλλά ένα προληπτικό μέτρο. Είναι η μόνη συσκευή που μπορεί να αποτρέψει τις αναπόφευκτες συνέπειες μιας βλάβης απομονώνοντας με ασφάλεια τον μετασχηματιστή από το σύστημα ισχύος.

Επιπλέον, οι μετασχηματιστές δεν είναι μόνο ευάλωτοι σε εσωτερικά σφάλματα. Υπόκεινται επίσης σε σφάλματα στο συνδεδεμένο δίκτυο. Ένα σφάλμα σε έναν τροφοδότη διανομής που είναι συνδεδεμένος στη δευτερεύουσα πλευρά του μετασχηματιστή θα αντανακλάται στην κύρια πλευρά. Ο μετασχηματιστής θα δει το ρεύμα σφάλματος και θα προσπαθήσει να το τροφοδοτήσει. Εδώ είναι που ο συντονισμός των συστημάτων προστασίας γίνεται κρίσιμος. Ο διακόπτης κυκλώματος υψηλής τάσης στην κύρια πλευρά του μετασχηματιστή είναι μέρος μιας αλυσίδας συσκευών που έχουν σχεδιαστεί για να λειτουργούν με συντονισμένο τρόπο. Για παράδειγμα, μια ασφάλεια ή μια συσκευή εκ νέου κλεισίματος στη δευτερεύουσα πλευρά μπορεί να διαγράψει ένα παροδικό σφάλμα, αλλά για ένα πιο σοβαρό σφάλμα, ο κύριος διακόπτης κυκλώματος πρέπει να λειτουργεί για την προστασία του μετασχηματιστή. Χωρίς αυτόν τον συντονισμό, ένα σφάλμα στη δευτερεύουσα πλευρά θα μπορούσε να προκαλέσει άσκοπη ενεργοποίηση του πρωτεύοντος διακόπτη, οδηγώντας σε διακοπή λειτουργίας για πολύ μεγαλύτερη περιοχή. Αυτός είναι ο λόγος για τον οποίο η προστασία ενός μετασχηματιστή είναι ένα πρόβλημα σε επίπεδο συστήματος και ο διακόπτης κυκλώματος υψηλής τάσης είναι το κεντρικό, κρίσιμο στοιχείο αυτού του συστήματος. ΣτοLugao Power Co., Ltd., κατανοούμε σε βάθος αυτές τις αρχές συντονισμού και σχεδιάζουμε τις λύσεις μας για διακόπτες υψηλής τάσης ώστε να είναι πλήρως συμβατές με ένα ευρύ φάσμα συστημάτων προστασίας, διασφαλίζοντας απρόσκοπτη ενοποίηση και βέλτιστη απόδοση.

Πώς συγκρίνονται οι διαφορετικοί τύποι διακοπτών υψηλής τάσης για προστασία μετασχηματιστή;

Κατά την επιλογή ενός διακόπτη υψηλής τάσης για προστασία μετασχηματιστή, οι μηχανικοί πρέπει να εξετάσουν τη συγκεκριμένη εφαρμογή και να επιλέξουν μεταξύ διαφορετικών τεχνολογιών: SF6, διακόπτες κενού και λαδιού. Κάθε τύπος έχει το δικό του μοναδικό σύνολο χαρακτηριστικών που τον καθιστούν κατάλληλο για διαφορετικές περιοχές τάσης και ρεύματος. Για δεκαετίες, οι διακόπτες κυκλώματος λαδιού ήταν το πρότυπο, αλλά έχουν αντικατασταθεί σε μεγάλο βαθμό από τις τεχνολογίες SF6 και κενού λόγω των ανώτερων χαρακτηριστικών απόδοσης και συντήρησης. Ωστόσο, η κατανόηση της ιστορίας και της εξέλιξης της τεχνολογίας βοηθά στην εκτίμηση των σύγχρονων λύσεων που διατίθενται σήμερα.

Διακόπτες κυκλώματος λαδιού είναι οι παλαιότεροι από τους τρεις. Βασίζονται στο τόξο που τραβιέται με λάδι, το οποίο ψύχει το τόξο και παράγει αέριο υδρογόνο που βοηθά στην κατάσβεσή του. Ενώ είναι στιβαρά και έχουν σχετικά υψηλή ικανότητα διακοπής, είναι μεγάλα, βαριά και απαιτούν τακτική συντήρηση για την αναπλήρωση του λαδιού και την απομάκρυνση των εναποθέσεων άνθρακα. Αποτελούν επίσης περιβαλλοντικό κίνδυνο και κίνδυνο πυρκαγιάς λόγω του λαδιού. Στο Lugao, δεν κατασκευάζουμε πλέον διακόπτες κυκλώματος λαδιού για νέες εγκαταστάσεις, αλλά παρέχουμε υποστήριξη για υπάρχουσες.

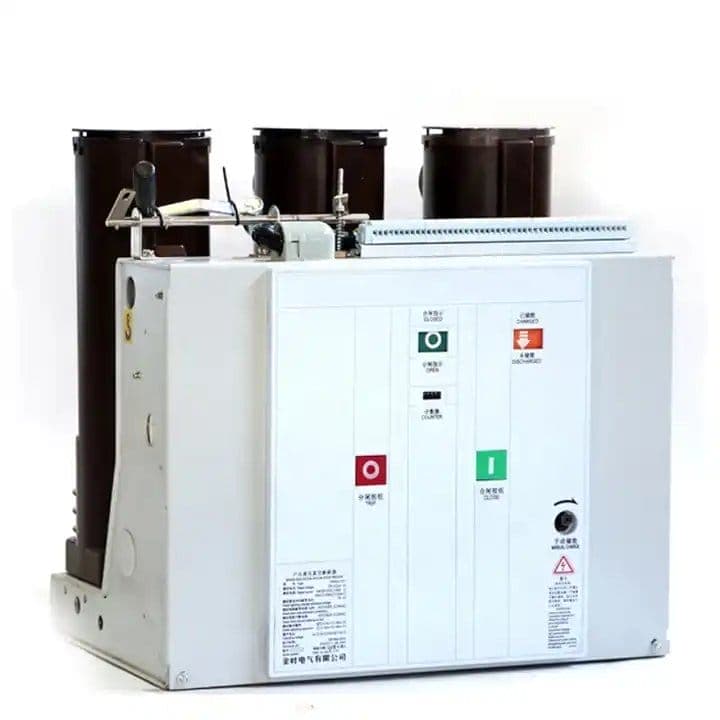

Αυτόματοι διακόπτες κενού είναι πιο σύγχρονα και προσφέρουν αρκετά πλεονεκτήματα. Χρησιμοποιούν έναν σφραγισμένο θάλαμο κενού για να σβήσουν το τόξο. Χωρίς μέσο για τη διατήρηση της καύσης, το τόξο σβήνει γρήγορα όταν οι επαφές χωριστούν. Αυτό έχει ως αποτέλεσμα έναν πολύ συμπαγή και ελαφρύ σχεδιασμό, με μεγάλα διαστήματα συντήρησης. Ωστόσο, οι διακόπτες κενού γενικά περιορίζονται σε τάσεις έως περίπου 72 kV. Για υψηλότερες τάσεις, ο σχεδιασμός τους γίνεται περίπλοκος και ακριβός. Συχνά χρησιμοποιούνται σε υποσταθμούς διανομής και βιομηχανικές εφαρμογές. Το κύριο πλεονέκτημα για την προστασία του μετασχηματιστή είναι η ταχύτητα και η αξιοπιστία τους, αλλά συνήθως δεν είναι κατάλληλα για τα υψηλότερα επίπεδα τάσης που βρίσκονται στα συστήματα μετάδοσης.

SF6 διακόπτες κυκλώματος αντιπροσωπεύουν το σύγχρονο πρότυπο για εφαρμογές υψηλής τάσης. Αυτοί οι διακόπτες χρησιμοποιούν αέριο εξαφθοριούχο θείο, το οποίο έχει εξαιρετικές ιδιότητες μόνωσης και σβέσης τόξου. Το αέριο συμπιέζεται και διοχετεύεται κατά μήκος του τόξου για να ψυχθεί και να διακοπεί το ρεύμα. Οι διακόπτες κυκλώματος SF6 έχουν πολύ υψηλή ικανότητα διακοπής και μπορούν να λειτουργήσουν αποτελεσματικά στις υψηλότερες τάσεις μετάδοσης. Έχουν επίσης πολύ χαμηλές απαιτήσεις συντήρησης. Το εργοστάσιό μας στη Lugao Power Co., Ltd. έχει ειδικευτεί στην κατασκευή διακόπτη υψηλής τάσης SF6 για περισσότερα από 15 χρόνια και έχουμε τελειοποιήσει τη σχεδίαση για να διασφαλίσουμε τη μέγιστη αξιοπιστία. Ο παρακάτω πίνακας παρέχει μια συγκριτική ανάλυση αυτών των τριών τύπων.

Για τη σύγχρονη προστασία μετασχηματιστή, ο διακόπτης κυκλώματος υψηλής τάσης SF6 είναι η συνιστώμενη επιλογή για τις περισσότερες εφαρμογές υψηλής τάσης λόγω της ανώτερης απόδοσης, της αξιοπιστίας και των χαμηλών απαιτήσεων συντήρησης. Το εργοστάσιό μας έχει παράγει χιλιάδες μονάδες SF6 που προστατεύουν επί του παρόντος κρίσιμους μετασχηματιστές σε όλο τον κόσμο. Η τεχνολογία SF6 παρέχει την πιο στιβαρή προστασία και είναι η τεχνολογία που συνεχίζουμε να αναπτύσσουμε και να τελειοποιούμε στο Lugao.

Ποιες τεχνικές παράμετροι καθορίζουν έναν διακόπτη υψηλής απόδοσης;

Για να κατανοήσετε πραγματικά την προστασία που παρέχει ένας διακόπτης υψηλής τάσης, πρέπει να εξετάσετε τις βασικές τεχνικές προδιαγραφές του. Αυτές οι παράμετροι δεν είναι απλώς αριθμοί σε ένα φύλλο δεδομένων. είναι οι μετρήσεις που καθορίζουν την ικανότητα της συσκευής να προστατεύει τον μετασχηματιστή. Οι κύριες προδιαγραφές είναι η ονομαστική τάση, το ονομαστικό ρεύμα, το ονομαστικό ρεύμα διακοπής βραχυκυκλώματος και το ονομαστικό ρεύμα βραχυκυκλώματος. Αυτές οι παράμετροι, σε συνδυασμό με το χρόνο λειτουργίας και την ικανότητα μεταβατικής τάσης ανάκτησης (TRV), καθορίζουν την απόδοση του διακόπτη κυκλώματος. Στη Lugao Power Co., Ltd., διαθέτουμε ένα ολοκληρωμένο σύνολο τεχνικών παραμέτρων για καθένα από τα μοντέλα μας Διακοπτών Κυκλώματος Υψηλής Τάσης και μπορούμε να τις προσαρμόσουμε ώστε να ανταποκρίνονται στις συγκεκριμένες απαιτήσεις των πελατών.

Ονομαστική τάση είναι η υψηλότερη τάση για την οποία έχει σχεδιαστεί ο διακόπτης κυκλώματος. Πρέπει να είναι τουλάχιστον η τάση του συστήματος.Ονομαστικό ρεύμα είναι το συνεχές ρεύμα που μπορεί να μεταφέρει ο διακόπτης χωρίς υπερθέρμανση. Αυτό πρέπει να είναι ίσο ή μεγαλύτερο από το κανονικό ρεύμα φορτίου του μετασχηματιστή.Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος είναι το μέγιστο ρεύμα σφάλματος που μπορεί να διακόψει ο διακόπτης. Αυτή είναι η πιο κρίσιμη παράμετρος για την προστασία του μετασχηματιστή. Πρέπει να είναι αρκετά υψηλό ώστε να χειρίζεται το μέγιστο δυνατό ρεύμα σφάλματος που θα μπορούσε να διαρρέει τον μετασχηματιστή. Εάν ο διακόπτης κυκλώματος έχει ονομαστική τιμή ρεύματος διακοπής που είναι πολύ χαμηλή, μπορεί να αποτύχει να διακόψει ένα σφάλμα υψηλού ρεύματος, οδηγώντας στην καταστροφή του μετασχηματιστή.Ονομαστικό ρεύμα βραχυκυκλώματος είναι το μέγιστο ρεύμα αιχμής στο οποίο μπορεί να κλείσει ο διακόπτης, το οποίο είναι σημαντικό σε εφαρμογές όπου ο διακόπτης μπορεί να είναι κλειστός λόγω σφάλματος. Ο χρόνος λειτουργίας είναι ο χρόνος που χρειάζεται για να ανοίξει ο διακόπτης μετά τη λήψη ενός σήματος διακοπής. Για την προστασία του μετασχηματιστή, ο ταχύτερος χρόνος λειτουργίας είναι πάντα καλύτερος, καθώς περιορίζει την ποσότητα ενέργειας που μπορεί να διαλυθεί στον μετασχηματιστή κατά τη διάρκεια ενός σφάλματος. Η μεταβατική τάση ανάκτησης (TRV) είναι η τάση που εμφανίζεται στις επαφές του διακόπτη κυκλώματος αμέσως μετά τη διακοπή του ρεύματος. Η κυματομορφή TRV καθορίζεται από την επαγωγή και την χωρητικότητα του συστήματος. Ένας διακόπτης κυκλώματος πρέπει να μπορεί να αντέξει αυτό το TRV χωρίς περιορισμό.

Ο παρακάτω πίνακας συνοψίζει τις τυπικές τεχνικές παραμέτρους για έναν διακόπτη υψηλής τάσης που χρησιμοποιείται σε περιβάλλον υποσταθμού.

Η επιλογή ενός διακόπτη υψηλής τάσης με τις σωστές παραμέτρους δεν είναι μια ασήμαντη εργασία. Απαιτεί λεπτομερή ανάλυση του ρεύματος σφάλματος του μετασχηματιστή, το οποίο καθορίζεται από την σύνθετη αντίσταση του συστήματος και την ονομαστική τιμή του μετασχηματιστή. Η υπερεκτίμηση των παραμέτρων οδηγεί σε υψηλότερο κόστος και περιττές υπερπροδιαγραφές. Η υποτίμησή τους μπορεί να οδηγήσει σε καταστροφική αποτυχία. Η ομάδα μηχανικών μας στη Lugao Power Co., Ltd. παρέχει λεπτομερή τεχνική υποστήριξη στους πελάτες μας, βοηθώντας τους να επιλέξουν τον κατάλληλο διακόπτη υψηλής τάσης για τις συγκεκριμένες ανάγκες προστασίας του μετασχηματιστή.

Πώς ο σύγχρονος έλεγχος και η παρακολούθηση ενισχύουν την αποτελεσματικότητα του διακόπτη κυκλώματος;

Ο διακόπτης υψηλής τάσης δεν είναι πλέον απλώς ένας μηχανικός διακόπτης. Οι σύγχρονες εκδόσεις είναι ενσωματωμένες με εξελιγμένα συστήματα ελέγχου και παρακολούθησης που ενισχύουν σημαντικά την αποτελεσματικότητά τους στην προστασία των μετασχηματιστών. Αυτά τα συστήματα είναι το νευρικό σύστημα του διακόπτη, παρέχοντας ανάδραση σε πραγματικό χρόνο, διαγνωστικά και την ικανότητα προσαρμογής στις μεταβαλλόμενες συνθήκες. Ο πυρήνας αυτής της τεχνολογίας είναι το ρελέ προστασίας, μια συσκευή που παρακολουθεί συνεχώς τα σήματα ρεύματος και τάσης από τον μετασχηματιστή και το δίκτυο. Όταν ανιχνεύσει ένα σφάλμα, στέλνει ένα σήμα διακοπής στον μηχανισμό λειτουργίας του διακόπτη. Το ρελέ είναι η νοημοσύνη που αποφασίζει πότε θα λειτουργήσει και ο διακόπτης κυκλώματος είναι ο μυς που εκτελεί τη δράση. Χωρίς το ρελέ, ο διακόπτης είναι τυφλός. Χωρίς τον διακόπτη, το ρελέ είναι ανίσχυρο. Η ενοποίηση αυτών των δύο συστημάτων είναι αυτό που κάνει τη σύγχρονη προστασία μετασχηματιστή τόσο αποτελεσματική.

Τα σύγχρονα ρελέ προστασίας μπορούν να προγραμματιστούν με εξελιγμένους αλγόριθμους που διακρίνουν διαφορετικούς τύπους βλαβών, όπως βραχυκύκλωμα, σφάλμα γείωσης ή υπερφόρτωση. Αυτή η ευφυΐα αποτρέπει την ενόχληση όταν ο διακόπτης ανοίγει για ένα μη κρίσιμο συμβάν, το οποίο είναι κρίσιμο για τη διατήρηση μιας σταθερής παροχής ρεύματος. Χρησιμοποιούν επίσης πρωτόκολλα επικοινωνίας, όπως το IEC 61850, για να μοιράζονται πληροφορίες με άλλους ηλεκτρονόμους στον υποσταθμό, επιτρέποντας ένα συντονισμένο σύστημα προστασίας. Αυτή η επικοινωνία επιτρέπει στο σύστημα να απομονώσει μόνο το επηρεασμένο τμήμα του δικτύου, ελαχιστοποιώντας τις επιπτώσεις μιας διακοπής λειτουργίας. Για έναν μετασχηματιστή, αυτό σημαίνει ότι εάν το σφάλμα βρίσκεται στη δευτερεύουσα πλευρά, ο κύριος διακόπτης μπορεί να σχεδιαστεί έτσι ώστε να απενεργοποιείται μόνο αφού οι δευτερεύοντες διακόπτες δεν τον εκκαθαρίσουν, παρέχοντας ένα εφεδρικό στρώμα προστασίας.

Πέρα από το ρελέ, οι σύγχρονοι διακόπτες κυκλώματος είναι επίσης εξοπλισμένοι με αισθητήρες παρακολούθησης κατάστασης. Αυτοί οι αισθητήρες μετρούν παραμέτρους όπως ο χρόνος λειτουργίας, η διαδρομή των επαφών, η πίεση αερίου (για διακόπτες SF6) και η θερμοκρασία των επαφών. Αυτά τα δεδομένα συλλέγονται και αναλύονται συνεχώς για να παρέχουν μια διαγνωστική αξιολόγηση της υγείας του διακόπτη κυκλώματος. Τα δεδομένα μπορούν να χρησιμοποιηθούν για την πρόβλεψη βλαβών πριν συμβούν, επιτρέποντας την προληπτική συντήρηση που μπορεί να παρατείνει σημαντικά τη διάρκεια ζωής της συσκευής. Για έναν διακόπτη προστασίας μετασχηματιστή, αυτό σημαίνει ότι η αποτελεσματικότητα του διακόπτη είναι πιο προβλέψιμη και αξιόπιστη. Στη Lugao Power Co., Ltd., έχουμε αναπτύξει ένα ιδιόκτητο σύστημα παρακολούθησης κατάστασης για τα προϊόντα μας Διακόπτες Κυκλώματος Υψηλής Τάσης. Αυτό το σύστημα παρέχει στους πελάτες μας μια πλήρη εικόνα της υγείας του διακόπτη τους, επιτρέποντάς τους να σχεδιάζουν τη συντήρηση πιο αποτελεσματικά και μειώνοντας τον κίνδυνο απρόβλεπτων διακοπών. Συνδυάζοντας τη φυσική στιβαρότητα των αυτόματων διακοπτών μας με τη διαγνωστική ισχύ της σύγχρονης παρακολούθησης, είμαστε σε θέση να προσφέρουμε μια λύση προστασίας που δεν είναι μόνο αξιόπιστη, αλλά και έξυπνη.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Πόσος χρόνος χρειάζεται ένας διακόπτης υψηλής τάσης για να ανοίξει και να αποκαταστήσει ένα σφάλμα;

Απάντηση: Για έναν σύγχρονο διακόπτη υψηλής τάσης, ο συνολικός χρόνος εκκαθάρισης —από την έναρξη του ρεύματος σφάλματος έως την τελική διακοπή του τόξου— είναι συνήθως μεταξύ 30 και 50 χιλιοστών του δευτερολέπτου. Είναι περίπου την ίδια στιγμή που ανοιγοκλείνει ένα ανθρώπινο μάτι. Ο διακόπτης κυκλώματος πρέπει να ανοίγει αρκετά γρήγορα για να αποτρέψει την υπερθέρμανση του μετασχηματιστή και να προστατεύσει το υπόλοιπο δίκτυο από το ρεύμα σφάλματος. Τα προϊόντα μας για αυτόματο διακόπτη υψηλής τάσης στη Lugao Power Co., Ltd. έχουν σχεδιαστεί για να επιτυγχάνουν αυτούς τους γρήγορους χρόνους ανοίγματος, διασφαλίζοντας ότι ο μετασχηματιστής προστατεύεται αποτελεσματικά.

Ερώτηση 2: Ποια είναι η διαφορά μεταξύ ενός διακόπτη κυκλώματος και ενός διακόπτη αποσύνδεσης;

Απάντηση: Ένας διακόπτης κυκλώματος έχει σχεδιαστεί για να διακόπτει τα ρεύματα σφάλματος και να προστατεύει τον εξοπλισμό. Ένας διακόπτης αποσύνδεσης έχει σχεδιαστεί για να απομονώνει ένα κύκλωμα για συντήρηση και δεν έχει ονομαστική διακοπή ρεύματος σφάλματος. Ένας διακόπτης αποσύνδεσης λειτουργεί μόνο όταν το κύκλωμα είναι απενεργοποιημένο, συνήθως αφού ανοίξει ο διακόπτης κυκλώματος. Ο διακόπτης κυκλώματος είναι η συσκευή ενεργητικής προστασίας, ενώ ο διακόπτης αποσύνδεσης είναι μια συσκευή ασφαλείας για απομόνωση. Και τα δύο είναι απαραίτητα για έναν ασφαλή και λειτουργικό υποσταθμό, αλλά εξυπηρετούν πολύ διαφορετικούς ρόλους.

Ερώτηση 3: Πόσο συχνά πρέπει να συντηρείται ένας διακόπτης υψηλής τάσης;

Απάντηση: Το διάστημα συντήρησης εξαρτάται από τον τύπο του διακόπτη και τις συστάσεις του κατασκευαστή. Για έναν διακόπτη υψηλής τάσης SF6, απαιτείται συνήθως συντήρηση κάθε 10 έως 15 χρόνια ή μετά από έναν ορισμένο αριθμό λειτουργιών, όποιο από τα δύο συμβεί πρώτο. Αυτό περιλαμβάνει τον έλεγχο της πίεσης αερίου SF6, του μηχανισμού λειτουργίας και της κατάστασης επαφής. Για διακόπτες κενού, το διάστημα μπορεί να είναι ακόμη μεγαλύτερο. Το εργοστάσιό μας στη Lugao Power Co., Ltd. παρέχει λεπτομερή χρονοδιαγράμματα συντήρησης και συστάσεις για όλα τα προϊόντα διακοπτών υψηλής τάσης, βοηθώντας τους πελάτες μας να παρατείνουν τη διάρκεια ζωής τους.

Ερώτηση 4: Τι συμβαίνει εάν ένας διακόπτης υψηλής τάσης δεν ανοίξει κατά τη διάρκεια ενός σφάλματος;

Απάντηση: Εάν ένας διακόπτης κυκλώματος αποτύχει να ανοίξει, θα λειτουργήσει ένα εφεδρικό σύστημα προστασίας, γνωστό ως "προστασία αποτυχίας διακόπτη". Αυτό συνήθως απενεργοποιεί όλους τους άλλους διακόπτες κυκλώματος που είναι συνδεδεμένοι στον ίδιο δίαυλο, απομονώνοντας ολόκληρο το τμήμα του υποσταθμού. Αυτή είναι η έσχατη λύση για να αποφευχθεί μια καταστροφική βλάβη και οδηγεί σε ευρύτερη διακοπή ρεύματος. Αυτός είναι ο λόγος για τον οποίο η αξιοπιστία του πρωτεύοντος διακόπτη υψηλής τάσης είναι τόσο σημαντική και γιατί εμείς στη Lugao Power Co.,Ltd. δίνουμε τόσο μεγάλη έμφαση στην ποιότητα και τις δοκιμές στη διαδικασία κατασκευής μας.

Ερώτηση 5: Μπορεί να χρησιμοποιηθεί ένας διακόπτης υψηλής τάσης για την προστασία ενός μετασχηματιστή από εσωτερικά σφάλματα;

Απάντηση: Ναι, αλλά απαιτεί ρελέ διαφορικής προστασίας. Αυτό το ρελέ μετρά το ρεύμα που εισέρχεται και εξέρχεται από τον μετασχηματιστή. Σε κανονική κατάσταση, αυτά τα ρεύματα είναι ίσα. Εάν υπάρχει εσωτερικό σφάλμα, τα ρεύματα θα διαφέρουν και το ρελέ θα απενεργοποιήσει τον διακόπτη υψηλής τάσης. Αυτή είναι η κύρια προστασία για ένα σφάλμα εσωτερικού μετασχηματιστή. Οι λύσεις μας για διακόπτες υψηλής τάσης έχουν σχεδιαστεί για να είναι πλήρως συμβατές με συστήματα διαφορικής προστασίας.

Σύναψη

Ένας διακόπτης υψηλής τάσης δεν είναι απλώς ένα κομμάτι εξοπλισμού. Είναι ο βασικός φύλακας του μετασχηματιστή ισχύος και, κατ' επέκταση, ολόκληρου του ηλεκτρικού δικτύου. Είναι η μόνη συσκευή που μπορεί να ανιχνεύσει ένα καταστροφικό σφάλμα και να διακόψει τα τεράστια ρεύματα που διαφορετικά θα κατέστρεφαν τον μετασχηματιστή. Ο σύγχρονος διακόπτης υψηλής τάσης, ιδιαίτερα η τεχνολογία SF6 στην οποία ειδικευόμαστε στη Lugao Power Co., Ltd., έχει εξελιχθεί σε ένα εξελιγμένο, έξυπνο και εξαιρετικά αξιόπιστο εξάρτημα. Ο σχεδιασμός του είναι ένα μείγμα φυσικής, προηγμένων υλικών και ακριβούς κατασκευής, όλα συνεργαζόμενα για να διασφαλίσουν ότι ο μετασχηματιστής προστατεύεται στις πιο κρίσιμες περιστάσεις. Ο μετασχηματιστής είναι συχνά το πιο ακριβό και κρίσιμο περιουσιακό στοιχείο σε έναν υποσταθμό και η προστασία του δεν μπορεί να αφεθεί στην τύχη. Απαιτεί έναν διακόπτη κυκλώματος που δεν είναι απλώς γρήγορος, αλλά αξιόπιστος, επαναλήψιμος και προβλέψιμος.

Στη Lugao Power Co., Ltd., κατανοούμε τον κρίσιμο ρόλο που διαδραματίζουν τα προϊόντα διακοπτών υψηλής τάσης στη διασφάλιση της αξιοπιστίας του δικτύου. Γι' αυτό επενδύουμε τόσο πολύ στην έρευνα, την ανάπτυξη και τον ποιοτικό έλεγχο. Το εργοστάσιό μας είναι αφιερωμένο στην παραγωγή διακοπτών κυκλώματος που όχι μόνο πληρούν αλλά υπερβαίνουν τα πιο αυστηρά διεθνή πρότυπα. Εάν θέλετε να αναβαθμίσετε την προστασία του μετασχηματιστή σας ή εάν σχεδιάζετε έναν νέο υποσταθμό, σας προσκαλούμε να επικοινωνήσετε μαζί μας. Επιτρέψτε μας να συζητήσουμε τις συγκεκριμένες απαιτήσεις σας και πώς οι λύσεις μας για διακόπτες υψηλής τάσης μπορούν να παρέχουν την προστασία που χρειάζεστε.Επικοινωνήστε με την Lugao Power Co.,Ltd. σήμεραγια μια συνεννόηση χωρίς υποχρέωση και ανακαλύψτε τη διαφορά που μπορεί να κάνει ένας πραγματικά αξιόπιστος διακόπτης υψηλής τάσης για την προστασία του μετασχηματιστή σας.
