Πώς εξισορροπούν οι διακόπτες υψηλής τάσης την αξιοπιστία, την απόδοση και την ασφάλεια στα συστήματα ισχύος;

Μέσα στο τεράστιο, βουητό δίκτυο ενός σύγχρονου ηλεκτρικού δικτύου, μαίνεται μια σιωπηλή μάχη. Από τη μία πλευρά, η ζήτηση για αξιόπιστη, αδιάλειπτη ισχύ ρέει μέσω εκατοντάδων χιλιομέτρων γραμμών μεταφοράς και μετασχηματιστών. Από την άλλη, η διαρκώς παρούσα απειλή σφαλμάτων - κεραυνοί, πεσμένα δέντρα, βλάβες εξοπλισμού - που μπορεί να στείλουν καταστροφικά ρεύματα να διαπερνούν το σύστημα. Οι θεματοφύλακες αυτής της λεπτής ισορροπίας είναι οιΔιακόπτης κυκλώματος υψηλής τάσης. Αυτοί δεν είναι απλώς διακόπτες. Είναι εξελιγμένα ηλεκτρομηχανικά συστήματα που πρέπει να εκτελούν μια παράδοξα απλή αλλά εξαιρετικά περίπλοκη εργασία: να μεταφέρουν το κανονικό ρεύμα φορτίου χωρίς απώλειες για χρόνια, αλλά μέσα σε χιλιοστά του δευτερολέπτου, να διακόπτουν το τεράστιο ρεύμα ενός σφάλματος. Αυτός είναι ο πυρήνας της πρόκλησης της μηχανικής: πώς ο διακόπτης υψηλής τάσης εξισορροπεί τους τρεις κρίσιμους πυλώνες της λειτουργίας του συστήματος ισχύος - αξιοπιστία, αποτελεσματικότητα και ασφάλεια - έλκοντας συχνά σε αντίθετες κατευθύνσεις;

Η απάντηση βρίσκεται σε έναν συνδυασμό προηγμένων φυσικών αρχών, προσεκτικού σχεδιασμού μηχανικής και έξυπνης ενοποίησης συστημάτων. Η αξιοπιστία επιτυγχάνεται με τη χρήση στιβαρών υλικών, πολλαπλών περιθωρίων ασφαλείας και προγνωστικών διαγνωστικών. Η απόδοση βελτιστοποιείται μέσω επαφών χαμηλής αντίστασης, ελάχιστης ενέργειας λειτουργίας και μεγάλων διαστημάτων συντήρησης. Η ασφάλεια διασφαλίζεται με τη χρήση αδρανών μέσων σβέσης τόξου, ισχυρών κλειδαριών και δυνατοτήτων απομακρυσμένης λειτουργίας. Ο Διακόπτης Κυκλώματος Υψηλής Τάσης πρέπει να χρησιμεύει ως τέλειος αγωγός υπό κανονικές συνθήκες και τέλειος μονωτήρας υπό συνθήκες σφάλματος—μια δυαδικότητα που επιτυγχάνεται με τον ακριβή έλεγχο ενός τόξου. Η ισορροπία δεν είναι ένα στατικό σημείο αλλά ένας δυναμικός, εξελισσόμενος στόχος, καθώς η τεχνολογία προχωρά και οι απαιτήσεις του δικτύου αλλάζουν. Αυτό το άρθρο θα αναλύσει τα βασικά στοιχεία αυτής της ισορροπίας, διερευνώντας τις φυσικές, μηχανικές και στρατηγικές ελέγχου που επιτρέπουν σε έναν σύγχρονο διακόπτη υψηλής τάσης να υπερέχει και στους τρεις πυλώνες. Θα μοιραστούμε επίσης τις τεχνικές προδιαγραφές και τις επιχειρησιακές πληροφορίες που ενημερώνουν τον σχεδιασμό και την επιλογή αυτών των κρίσιμων στοιχείων.

Πίνακας περιεχομένων

• 1. Η φυσική της διακοπής: Πώς σβήνει το τόξο;
• 2. Ο πυλώνας αξιοπιστίας: Τι κάνει έναν διακόπτη κυκλώματος αξιόπιστο για δεκαετίες;
• 3. Ο πυλώνας αποδοτικότητας: Πώς μπορεί ένας διακόπτης κυκλώματος να ελαχιστοποιήσει τις απώλειες;
• 4. Ο πυλώνας ασφάλειας: Πώς επιτυγχάνεται η προστασία του προσωπικού και του συστήματος;
• 5. Ο νόμος εξισορρόπησης: Πώς αυτοί οι τρεις πυλώνες συγκρούονται και συνεργάζονται;
• Συχνές Ερωτήσεις (FAQ)
• Συμπέρασμα: Το μέλλον της σχεδίασης διακόπτη κυκλώματος

1. Η φυσική της διακοπής: Πώς σβήνει το τόξο;

Για να κατανοήσουμε πώς ένας διακόπτης υψηλής τάσης εξισορροπεί τους βασικούς του στόχους, πρέπει πρώτα να κατανοήσουμε τη θεμελιώδη φυσική της εξαφάνισης τόξου. Όταν οι επαφές ενός διακόπτη κυκλώματος είναι υπό φορτίο, σχηματίζεται ένα ηλεκτρικό τόξο κατά μήκος του κενού. Αυτό το τόξο είναι ένα πλάσμα υψηλής θερμοκρασίας, αγώγιμο ρεύμα και, αν δεν ελεγχθεί, θα συνεχίσει να μεταφέρει το ρεύμα σφάλματος επ' αόριστον. Η δουλειά του διακόπτη κυκλώματος είναι να αναγκάσει αυτό το τόξο να σβήσει στο επόμενο φυσικό ρεύμα μηδέν. Η πρόκληση είναι ότι το τόξο δημιουργεί μια ιονισμένη διαδρομή που μπορεί να αναφλεγεί γρήγορα καθώς η τάση αυξάνεται μετά το μηδέν του ρεύματος. Το κλειδί για την επιτυχή διακοπή είναι να απιονιστεί το διάκενο και να αποκατασταθεί η διηλεκτρική του αντοχή γρηγορότερα από ό,τι δημιουργείται η μεταβατική τάση ανάκτησης (TRV).

Ο κύριος μηχανισμός για την εξάλειψη του τόξου στον σύγχρονο διακόπτη υψηλής τάσης είναι η χρήση ενός μέσου σβέσης τόξου. Αυτό μπορεί να είναι εξαφθοριούχο θείο (SF6) αέριο, κενό ή λάδι, το καθένα με το δικό του σύνολο φυσικών ιδιοτήτων. Το SF6 είναι ηλεκτραρνητικό, που σημαίνει ότι τα μόριά του συλλαμβάνουν εύκολα ελεύθερα ηλεκτρόνια, αποτρέποντας το σχηματισμό ενός καναλιού τόξου. Αυτό το καθιστά εξαιρετικά αποτελεσματικό τόσο σε υψηλές τάσεις όσο και σε υψηλά ρεύματα. Ο σχεδιασμός του διακόπτη κυκλώματος χρησιμοποιεί αυτήν την αρχή: μια κινούμενη επαφή, συνδεδεμένη με έναν κύλινδρο διόγκωσης, συμπιέζει το αέριο SF6 κατά τη διάρκεια της διαδρομής ανοίγματος. Αυτό το πεπιεσμένο αέριο στη συνέχεια κατευθύνεται μέσω ενός ακροφυσίου στην περιοχή του τόξου, παρασύροντας τα ιονισμένα σωματίδια και ψύχοντας το πλάσμα. Αυτή είναι η φυσική αρχή που επιτρέπει σε έναν διακόπτη κυκλώματος υψηλής τάσης να διακόπτει τεράστια ρεύματα σφάλματος σε μόλις 30-50 χιλιοστά του δευτερολέπτου.

Η σχέση μεταξύ αυτών των σχεδιαστικών χαρακτηριστικών και της συνολικής ισορροπίας του διακόπτη κυκλώματος είναι στενή. Η επιλογή του μέσου διακοπής υπαγορεύει τις περιβαλλοντικές επιπτώσεις, τις απαιτήσεις συντήρησης και το φυσικό μέγεθος του εξοπλισμού. Το SF6, αν και εξαιρετικά αποτελεσματικό, έχει υψηλό δυναμικό υπερθέρμανσης του πλανήτη (GWP), που οδηγεί σε μια αυξανόμενη ώθηση για εναλλακτικές λύσεις. Οι διακόπτες κενού, ενώ προσφέρουν εξαιρετική απόδοση σε μεσαίες τάσεις, απαιτούν πολλαπλές μονάδες διακοπτών σε σειρά για εφαρμογές υψηλής τάσης. Η επιλογή του μέσου διακοπής είναι επομένως ένα βασικό στοιχείο στην πράξη εξισορρόπησης, καθώς επηρεάζει άμεσα τη λειτουργική αξιοπιστία, το κόστος και την περιβαλλοντική βιωσιμότητα του διακόπτη κυκλώματος.

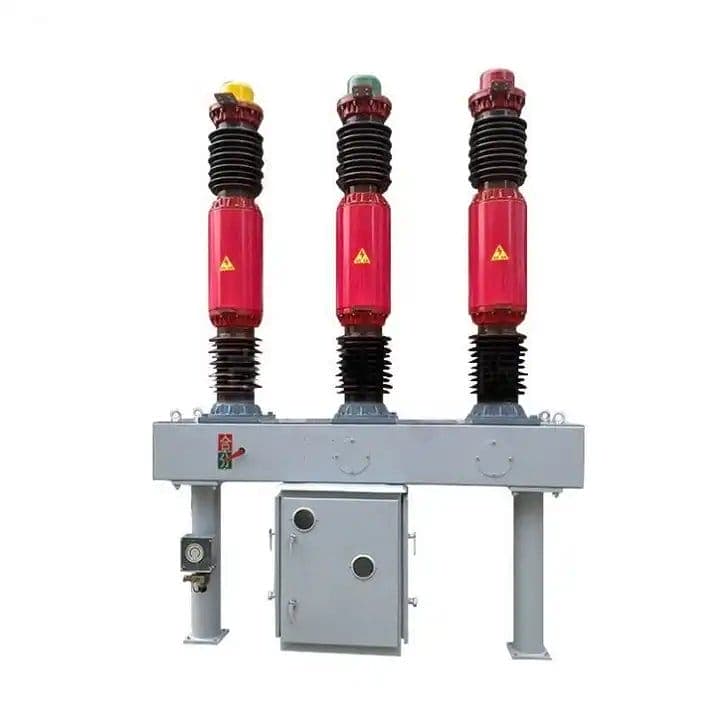

Το εργοστάσιό μας στο Lugao έχει αναπτύξει μια σειρά από διακόπτες υψηλής τάσης που βελτιστοποιούν τη διαδικασία εξάλειψης τόξου για διάφορες ανάγκες εφαρμογών. Για εφαρμογές σε επίπεδο μετάδοσης (≥72,5 kV), προσφέρουμε διακόπτες κυκλώματος SF6 με προηγμένη τεχνολογία ρουφηξίματος και αυτόματης έκρηξης, που συνδυάζει υψηλή ικανότητα διακοπής βραχυκυκλώματος με χαμηλή ενέργεια λειτουργίας. Ο μηχανισμός αυτοεκτόξευσης χρησιμοποιεί την ίδια την ενέργεια του τόξου για να βοηθήσει στη συμπίεση του αερίου, μειώνοντας τη μηχανική ενέργεια που απαιτείται από τον μηχανισμό λειτουργίας, βελτιώνοντας τη συνολική απόδοση. Ο παρακάτω πίνακας απεικονίζει την τυπική απόδοση διακοπής των μοντέλων διακοπτών υψηλής τάσης.

2. Ο πυλώνας αξιοπιστίας: Τι κάνει έναν διακόπτη κυκλώματος αξιόπιστο για δεκαετίες;

Στη βιομηχανία ηλεκτρικής ενέργειας, η αξιοπιστία είναι συχνά η υψηλότερη προτεραιότητα. Ένας διακόπτης υψηλής τάσης είναι ένα στρατηγικό πλεονέκτημα και η αστοχία του μπορεί να έχει καταστροφικές συνέπειες. Η αξιοπιστία δεν επιτυγχάνεται με ένα μόνο χαρακτηριστικό. είναι το αποτέλεσμα μιας σκόπιμης σχεδιαστικής φιλοσοφίας που περιλαμβάνει επιλογή υλικού, μηχανικό σχεδιασμό, περιβαλλοντική ανθεκτικότητα και προγνωστικά διαγνωστικά. Ο σύγχρονος αυτόνομος διακόπτης υψηλής τάσης πρέπει να μπορεί να παραμείνει σε αδράνεια για μήνες, ακόμη και χρόνια, και στη συνέχεια, όταν απαιτείται, να ενεργοποιείται με απόλυτη βεβαιότητα. Η επίτευξη αυτού του επιπέδου αξιοπιστίας είναι ένας θρίαμβος της μηχανικής.

Το θεμέλιο της αξιοπιστίας βρίσκεται στην επιλογή υλικού. Για τη διαδρομή μεταφοράς ρεύματος, το σύστημα επαφής είναι ιδιαίτερα κρίσιμο. Οι επιφάνειες επαφής είναι συνήθως επαργυρωμένες ή κράμα αργύρου-βολφραμίου, που επιλέγονται για την υψηλή αγωγιμότητα και την αντοχή τους στη συγκόλληση με επαφή. Η πίεση επαφής ελέγχεται προσεκτικά για να διατηρείται χαμηλή αντίσταση χωρίς να προκαλείται υπερβολική φθορά κατά τη μακρά κλειστή θέση. Τα λιπαντικά που χρησιμοποιούνται είναι ειδικά σχεδιασμένα για τη μεγάλη διάρκεια ζωής του μηχανικού μηχανισμού. Τα γράσα επιλέγονται για την ικανότητά τους να διατηρούν τις ιδιότητές τους σε ένα ευρύ φάσμα θερμοκρασιών, παρέχοντας συνεπή λειτουργία κατά τη διάρκεια ζωής του διακόπτη κυκλώματος. Αυτά δεν είναι εξαρτήματα εκτός ραφιού. έχουν σχεδιαστεί ειδικά για το απαιτητικό περιβάλλον ενός διακόπτη υψηλής τάσης.

Ο μηχανικός σχεδιασμός του μηχανισμού λειτουργίας είναι εξίσου κρίσιμος. Ο μηχανισμός πρέπει να μπορεί να μετακινεί τη μάζα του κινούμενου συγκροτήματος επαφής με επαρκή ταχύτητα ώστε να επιτυγχάνεται ο απαιτούμενος χρόνος διακοπής, επανειλημμένα και αξιόπιστα σε χιλιάδες λειτουργίες. Αυτό επιτυγχάνεται μέσω ενός συνδυασμού ελατηρίου, υδραυλικών ή πνευματικών συστημάτων αποθήκευσης ενέργειας. Οι μηχανισμοί με ελατήρια, αν και πιο απλοί στη σχεδίαση, πρέπει να διαθέτουν ελατήρια που να μπορούν να διατηρήσουν τη δύναμή τους για δεκαετίες. Αυτός είναι ο λόγος για τον οποίο τα ελατήρια προ-φορτώνονται συχνά στο εργοστάσιο και ο μηχανισμός έχει σχεδιαστεί για να ελαχιστοποιεί τον αριθμό των κινούμενων μερών, μειώνοντας την πιθανότητα μηχανικής φθοράς και αστοχίας.

Η περιβαλλοντική ανθεκτικότητα είναι ένα άλλο βασικό στοιχείο αξιοπιστίας. Οι διακόπτες υψηλής τάσης εγκαθίστανται συχνά σε εξωτερικούς χώρους, όπου εκτίθενται σε βροχή, χιόνι, πάγο, ψεκασμό αλατιού και ακραίες θερμοκρασίες. Το αέριο SF6 μέσα στον διακόπτη παρέχει ένα καθαρό, ελεγχόμενο περιβάλλον για τις επαφές, αλλά η εξωτερική δομή πρέπει να προστατεύεται. Αυτό επιτυγχάνεται μέσω του προσεκτικού σχεδιασμού του περιβλήματος, των σφραγίδων και της χρήσης υλικών υψηλής ποιότητας ανθεκτικών στη διάβρωση. Ο μονωτήρας που χρησιμοποιείται είναι κρίσιμος. οι κεραμικοί ή πολυμερείς μονωτές πρέπει να αντέχουν την τάση τάσης και τη ρύπανση του περιβάλλοντος. Το εργοστάσιό μας στοLugao Power Co., Ltd.χρησιμοποιεί μόνο υλικά υψηλής ποιότητας και οι αυτόματοι διακόπτες κυκλώματος μας έχουν δοκιμαστεί για να αντέχουν σε ακραίες συνθήκες, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία.

Οι σύγχρονοι διακόπτες κυκλώματος εξοπλίζονται όλο και περισσότερο με συστήματα παρακολούθησης κατάστασης. Αυτά τα συστήματα παρακολουθούν τον μηχανισμό λειτουργίας, την πίεση του αερίου, τη διαδρομή επαφής και το ηλεκτρικό κύκλωμα. Αυτές οι πληροφορίες χρησιμοποιούνται για την πρόβλεψη αστοχιών, επιτρέποντας τον προγραμματισμό της συντήρησης πριν παρουσιαστεί πρόβλημα. Η ενσωμάτωση αισθητήρων, όπως αισθητήρες ρεύματος και τάσης οπτικών ινών, παρέχει δεδομένα σε πραγματικό χρόνο για την υγεία του διακόπτη κυκλώματος, μεταφέροντας τη συντήρηση από μια προσέγγιση βάσει χρόνου σε μια προσέγγιση βάσει συνθηκών. Αυτό είναι το μέλλον της αξιοπιστίας: όχι απλώς διασφαλίζοντας ότι ο διακόπτης υψηλής τάσης λειτουργεί όταν απαιτείται, αλλά γνωρίζοντας ότι θα λειτουργήσει, με ολοένα αυξανόμενο βαθμό βεβαιότητας. Συνδυάζοντας αυτές τις προσεγγίσεις, ο σύγχρονος διακόπτης υψηλής τάσης επιτυγχάνει επίπεδα αξιοπιστίας που ήταν αδιανόητα πριν από μια γενιά.

3. Ο πυλώνας αποδοτικότητας: Πώς μπορεί ένας διακόπτης κυκλώματος να ελαχιστοποιήσει τις απώλειες;

Η απόδοση, στο πλαίσιο ενός διακόπτη υψηλής τάσης, δεν αφορά τη μετατροπή ενέργειας από τη μια μορφή στην άλλη. Πρόκειται για την ελαχιστοποίηση των απωλειών στην κανονική κατάσταση μεταφοράς ρεύματος και τη μείωση της ενέργειας που απαιτείται για τη λειτουργία. Ο διακόπτης κυκλώματος βρίσκεται στη διαδρομή της ροής ισχύος το 99,9% του χρόνου και οποιαδήποτε αντίσταση σε αυτή τη διαδρομή συμβάλλει στην απώλεια θερμότητας (απώλειες I²R) και στη μείωση της απόδοσης του συστήματος. Επομένως, ο σχεδιασμός των επαφών και η τρέχουσα διαδρομή είναι ζωτικής σημασίας. Η πίεση επαφής πρέπει να είναι επαρκής για την ελαχιστοποίηση της αντίστασης επαφής, αλλά αρκετά χαμηλή για να αποφευχθεί η υπερβολική φθορά. Η επιλογή υλικού είναι μια βασική μεταβλητή. Οι επάργυρες επαφές, για παράδειγμα, παρέχουν μια διαδρομή εξαιρετικά χαμηλής αντίστασης. Επιπλέον, ο σχεδιασμός της επαφής είναι βελτιστοποιημένος για την αποφυγή καυτών σημείων ή τοπικής θέρμανσης.

Η ενέργεια λειτουργίας είναι ένας άλλος παράγοντας απόδοσης. Ο διακόπτης κυκλώματος πρέπει να μπορεί να ανοίγει και να κλείνει γρήγορα τις επαφές του. Η ενέργεια που απαιτείται για αυτή τη λειτουργία αντλείται από μια αποθηκευμένη πηγή ενέργειας, όπως ένα φορτισμένο ελατήριο ή έναν υδραυλικό συσσωρευτή. Η ελαχιστοποίηση της απαιτούμενης ενέργειας μειώνει το μέγεθος και το κόστος του μηχανισμού, μειώνει την πίεση στα εξαρτήματα και συμβάλλει στη συνολική απόδοση του συστήματος. Ο σχεδιασμός αυτοεκτόξευσης, όπου η ενέργεια του τόξου βοηθά στη συμπίεση του αερίου απόσβεσης, είναι ένα χαρακτηριστικό παράδειγμα αυτής της αρχής. Χρησιμοποιώντας την ενέργεια του ίδιου του τόξου για να βοηθήσει στη διαδικασία διακοπής, μειώνεται η μηχανική ενέργεια που απαιτείται από τον μηχανισμό λειτουργίας, βελτιώνοντας τη συνολική απόδοση της συσκευής.

Μια άλλη σημαντική πτυχή της απόδοσης είναι ο ρυθμός διαρροής του αερίου SF6. Το SF6 είναι ένα ακριβό μονωτικό αέριο και είναι επίσης ένα ισχυρό αέριο θερμοκηπίου. Οποιαδήποτε διαρροή αντιπροσωπεύει τόσο οικονομικό κόστος όσο και περιβαλλοντικές επιπτώσεις. Οι σύγχρονοι διακόπτες υψηλής τάσης έχουν σχεδιαστεί με εξαιρετικά χαμηλούς ρυθμούς διαρροής. Οι σφραγίδες υψηλής ποιότητας και τα ακριβή πρότυπα κατασκευής διασφαλίζουν ότι το αέριο περιέχεται στον διακόπτη για όλη τη διάρκεια ζωής του. Η τεχνολογία στεγανοποίησης, σε συνδυασμό με την προηγμένη παρακολούθηση της πυκνότητας του αερίου, διασφαλίζει ότι ο διακόπτης κυκλώματος λειτουργεί με τη βέλτιστη απόδοσή του χωρίς περιβαλλοντική διαρροή.

Η απόδοση ενός διακόπτη υψηλής τάσης εκτείνεται πέρα ​​από τη δική του λειτουργία στο ευρύτερο σύστημα ισχύος. Παρέχοντας γρήγορη και αξιόπιστη διακοπή σφάλματος, ο διακόπτης κυκλώματος ελαχιστοποιεί τον κίνδυνο βλάβης του εξοπλισμού και διακοπές ρεύματος, που μπορεί να έχουν τεράστιο οικονομικό κόστος. Ο διακόπτης κυκλώματος είναι βασικό εξάρτημα σε ένα σύγχρονο, αποδοτικό σύστημα ισχύος. Ο διακόπτης κυκλώματος υψηλής τάσης μας έχει σχεδιαστεί όχι μόνο για την αριστεία στη δική του λειτουργία, αλλά και για να συμβάλλει στη συνολική απόδοση του δικτύου. Ο παρακάτω πίνακας περιγράφει τα βασικά χαρακτηριστικά βελτίωσης της απόδοσης των μοντέλων διακοπτών μας.

4. Ο πυλώνας ασφάλειας: Πώς επιτυγχάνεται η προστασία του προσωπικού και του συστήματος;

Η ασφάλεια, στο πλαίσιο του διακόπτη υψηλής τάσης, είναι μια πολύπλευρη έννοια. Περιλαμβάνει την προστασία του ίδιου του συστήματος ισχύος, προστατεύοντας τη φυσική υποδομή από θερμικές και μηχανικές βλάβες σε συνθήκες σφάλματος. Περιλαμβάνει επίσης την προστασία του προσωπικού λειτουργίας, προστατεύοντάς το από τους κινδύνους του ηλεκτρικού εξοπλισμού υψηλής τάσης και υψηλής ενέργειας. Μια αποτυχία στην ασφάλεια μπορεί να είναι καταστροφική, καθιστώντας την πρωταρχικό οδηγό σχεδιασμού. Η ασφάλεια δεν είναι μια πρόσθετη δυνατότητα. είναι μια βασική αρχή που ενσωματώνεται στη λειτουργία του διακόπτη κυκλώματος.

Η ασφάλεια ξεκινά από τον ίδιο τον διακόπτη. Η επιλογή ενός μονωτικού μέσου, όπως το SF6, παρέχει εγγενώς πλεονεκτήματα ασφάλειας. Το αέριο είναι αδρανές και μη εύφλεκτο, εξαλείφοντας τους κινδύνους πυρκαγιάς και έκρηξης που σχετίζονται με τους διακόπτες κυκλώματος λαδιού. Ο ερμητικά κλειστός διακόπτης προστατεύει επίσης τις εσωτερικές επαφές από το περιβάλλον, διασφαλίζοντας ότι η προστατευτική λειτουργία του διακόπτη κυκλώματος δεν διακυβεύεται από εξωτερική μόλυνση. Το περίβλημα έχει σχεδιαστεί για να αντέχει την εσωτερική πίεση από ένα τόξο, που περιέχει οποιαδήποτε πιθανή αστοχία και προστατεύει το προσωπικό από τις επιπτώσεις μιας βλάβης.

Εκτός από την εγγενή ασφάλεια του διακόπτη, ο σύγχρονος διακόπτης υψηλής τάσης ενσωματώνει μια ευρεία γκάμα κλειδαριών ασφαλείας και χαρακτηριστικών προστασίας. Ο μηχανισμός λειτουργίας είναι σχεδιασμένος με μηχανικές ασφάλειες που αποτρέπουν τη λανθασμένη λειτουργία. Για παράδειγμα, η λειτουργία κλεισίματος κλειδώνεται μηχανικά εάν δοθεί η εντολή ανοίγματος, αποτρέποντας το κλείσιμο του διακόπτη κυκλώματος σε σφάλμα. Το κύκλωμα ηλεκτρικού ελέγχου προστατεύεται ομοίως με κλείδωμα για την αποφυγή πολλαπλών λειτουργιών που θα μπορούσαν να βλάψουν τον μηχανισμό. Οι διακόπτες γείωσης είναι συχνά ενσωματωμένοι, παρέχοντας μια ορατή και επαληθεύσιμη διαδρομή προς τη γείωση για λόγους συντήρησης. Αυτές οι ασφάλειες είναι απαραίτητες για τη διασφάλιση της ασφάλειας του προσωπικού και της αξιοπιστίας του συστήματος ισχύος.

Μια άλλη κρίσιμη πτυχή της ασφάλειας είναι ο περιορισμός του ρεύματος σφάλματος. Ο διακόπτης κυκλώματος υψηλής τάσης είναι η κύρια συσκευή για τη διακοπή των ρευμάτων σφάλματος και η ικανότητά του να το κάνει γρήγορα ελαχιστοποιεί τη διάρκεια του σφάλματος. Αυτό μειώνει τη θερμική και μηχανική καταπόνηση στα εξαρτήματα του συστήματος, προστατεύοντας τους μετασχηματιστές, τα καλώδια και τις γεννήτριες από ζημιές. Καθαρίζοντας γρήγορα τη βλάβη, ο διακόπτης κυκλώματος μειώνει επίσης τον κίνδυνο δευτερογενών βλαβών, όπως φλας ή έκρηξη, που θα μπορούσε να θέσει σε κίνδυνο το προσωπικό. Εκτός από τον αυτόματο διακόπτη κυκλώματος, οι κατάλληλες διαδικασίες ασφαλείας και η εκπαίδευση είναι απαραίτητες για την προστασία του προσωπικού. Ο διακόπτης κυκλώματος έχει σχεδιαστεί με δυνατότητα απομακρυσμένης λειτουργίας, επιτρέποντας στον χειριστή να βρίσκεται με ασφάλεια μακριά από τον εξοπλισμό κατά τη λειτουργία μεταγωγής.

Η ισορροπία μεταξύ της ασφάλειας και των άλλων πυλώνων είναι ζωτικής σημασίας. Ένας διακόπτης κυκλώματος που έχει σχεδιαστεί με ακραία περιθώρια ασφαλείας μπορεί να είναι μεγαλύτερος, βαρύτερος και ακριβότερος. Ωστόσο, η ασφάλεια που παρέχεται από τον εξοπλισμό είναι αδιαπραγμάτευτος παράγοντας. Ο παρακάτω πίνακας περιγράφει τα βασικά χαρακτηριστικά ασφαλείας που είναι ενσωματωμένα στον αυτόματο διακόπτη κυκλώματος υψηλής τάσης.

5. Ο νόμος εξισορρόπησης: Πώς αυτοί οι τρεις πυλώνες συγκρούονται και συνεργάζονται;

Μέχρι στιγμής, έχουμε εξετάσει την αξιοπιστία, την αποτελεσματικότητα και την ασφάλεια ως τρεις διαφορετικούς πυλώνες. Ωστόσο, η πραγματική πρόκληση του σχεδιασμού του διακόπτη υψηλής τάσης έγκειται στην αλληλεπίδραση μεταξύ τους. Αυτοί οι τρεις στόχοι συχνά συγκρούονται. Για παράδειγμα, ένας σχεδιασμός που μεγιστοποιεί την αξιοπιστία μπορεί να συνεπάγεται πρόσθετο πλεονασμό, που οδηγεί σε αυξημένο βάρος και κόστος και ενδεχομένως μείωση της απόδοσης. Ένας σχεδιασμός που μεγιστοποιεί την απόδοση μπορεί να χρησιμοποιεί ελαφρύτερα υλικά, αλλά αυτά τα υλικά ενδέχεται να μην παρέχουν την ίδια μακροπρόθεσμη αξιοπιστία με βαρύτερες, πιο στιβαρές εναλλακτικές λύσεις. Η τέχνη του μηχανικού διακόπτη κυκλώματος είναι να βρει το βέλτιστο σημείο ισορροπίας.

Εξετάστε την περίπτωση του σχεδιασμού επαφής. Για να επιτευχθεί υψηλή αξιοπιστία, οι επαφές πρέπει να είναι σχεδιασμένες ώστε να αντέχουν τις ηλεκτρικές και θερμικές καταπονήσεις του ρεύματος σφάλματος. Αυτό μπορεί να απαιτεί μεγαλύτερη επιφάνεια επαφής ή πιο στιβαρό υλικό, το οποίο μπορεί να αυξήσει την αντίσταση επαφής και να μειώσει την απόδοση. Αντίθετα, για να επιτευχθεί υψηλή απόδοση, η αντίσταση επαφής πρέπει να ελαχιστοποιηθεί, αλλά αυτό μπορεί να οδηγήσει σε ένα σχέδιο που είναι πιο επιρρεπές σε συγκόλληση επαφής ή διάβρωση. Ο μηχανικός πρέπει να πλοηγηθεί σε αυτές τις αντικρουόμενες απαιτήσεις, επιλέγοντας υλικά και σχέδια που προσφέρουν τον καλύτερο συμβιβασμό. Ομοίως, ο μηχανισμός λειτουργίας πρέπει να είναι σχεδιασμένος ώστε να είναι ιδιαίτερα αξιόπιστος, αλλά η κατανάλωση ενέργειας του είναι ένας παράγοντας της συνολικής απόδοσης του διακόπτη κυκλώματος.

Αυτοί οι τρεις πυλώνες συνεργάζονται επίσης. Ένας διακόπτης κυκλώματος που είναι ιδιαίτερα αξιόπιστος είναι επίσης ασφαλέστερος. Εάν ένας διακόπτης κυκλώματος είναι αναξιόπιστος, μπορεί να αποτύχει να διακόψει μια βλάβη, οδηγώντας σε μια καταστροφική βλάβη που θα μπορούσε να θέσει σε κίνδυνο τόσο το σύστημα όσο και το προσωπικό. Ομοίως, ένας αποτελεσματικός διακόπτης κυκλώματος είναι επίσης πιο αξιόπιστος, καθώς λειτουργεί σε χαμηλότερες θερμοκρασίες και ασκεί λιγότερη πίεση στα εξαρτήματά του. Η χρήση της τεχνολογίας self-blast είναι ένα τέλειο παράδειγμα αυτής της συνεργασίας: βελτιώνει την απόδοση μειώνοντας την ενέργεια λειτουργίας, αλλά επίσης ενισχύει την αξιοπιστία μειώνοντας το μηχανικό φορτίο στο μηχανισμό. Η ενσωμάτωση συστημάτων παρακολούθησης κατάστασης είναι ένα ισχυρό εργαλείο για τη βελτίωση και των τριών πυλώνων ταυτόχρονα. Παρακολουθώντας την υγεία του διακόπτη κυκλώματος, το σύστημα μπορεί να προβλέψει και να αποτρέψει βλάβες, ενισχύοντας την αξιοπιστία. Με τον εντοπισμό μη αποδοτικών τρόπων λειτουργίας, το σύστημα μπορεί να βελτιστοποιηθεί, βελτιώνοντας την απόδοση. Και παρέχοντας έγκαιρη προειδοποίηση για πιθανά προβλήματα, το σύστημα μπορεί να χρησιμοποιηθεί για τη βελτίωση της ασφάλειας.

Η ισορροπία είναι δυναμική. Καθώς η τεχνολογία προχωρά, ο ορισμός της βέλτιστης ισορροπίας αλλάζει. Η εισαγωγή νέων υλικών, νέων αισθητήρων και νέων αλγορίθμων ελέγχου ωθεί συνεχώς τα όρια του δυνατού. Το μέλλον του διακόπτη κυκλώματος υψηλής τάσης είναι ένα μέλλον ακόμη μεγαλύτερης ολοκλήρωσης, όπου ο διακόπτης κυκλώματος γίνεται ένας έξυπνος κόμβος επικοινωνίας σε ένα ψηφιακό δίκτυο. Θα είναι ένα σύστημα που δεν είναι απλώς αξιόπιστο, αποτελεσματικό και ασφαλές, αλλά ένα σύστημα που διαχειρίζεται ενεργά τη δική του υγεία, προβλέπει τις δικές του ανάγκες και βελτιστοποιεί τις επιδόσεις του. Αυτό είναι το μέλλον που το εργοστάσιό μας στο Λουγκάο είναι αφιερωμένο στη δημιουργία.

Ο παρακάτω πίνακας δείχνει πώς οι επιλογές σχεδίασης σε ένα διακόπτη υψηλής τάσης μπορούν να επηρεάσουν τους τρεις πυλώνες, καταδεικνύοντας τις εγγενείς συμβιβασμούς.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποια είναι η τυπική διάρκεια ζωής ενός διακόπτη υψηλής τάσης και ποιοι παράγοντες επηρεάζουν τη μακροζωία του;

Απάντηση: Ένας υψηλής ποιότητας διακόπτης υψηλής τάσης, όπως αυτός που κατασκευάζεται από την Lugao Power Co., Ltd., έχει συνήθως διάρκεια σχεδιασμού 30 έως 40 ετών. Η πραγματική διάρκεια ζωής εξαρτάται από διάφορους παράγοντες: τον αριθμό των διακοπών ρεύματος σφάλματος (που υποβαθμίζει τις επαφές τόξου), τη συχνότητα των μηχανικών εργασιών (που επηρεάζει τον μηχανισμό), το περιβάλλον του περιβάλλοντος (διάβρωση, θερμοκρασία) και την ποιότητα συντήρησης. Ένας καλά συντηρημένος διακόπτης κυκλώματος SF6, με περιορισμένο αριθμό λειτουργιών σφάλματος, μπορεί εύκολα να υπερβεί τη διάρκεια ζωής του. Οι αυτόματοι διακόπτες κυκλώματος μας έχουν σχεδιαστεί με αντικαταστάσιμες επαφές τόξου για να επιτρέπουν μια οικονομικά αποδοτική παράταση ζωής. Η τακτική παρακολούθηση και συντήρηση της κατάστασης είναι το κλειδί για τη μεγιστοποίηση της διάρκειας ζωής.

Ερώτηση 2: Πώς χειρίζεται ένας διακόπτης υψηλής τάσης ένα σφάλμα συνεχούς ρεύματος (DC), το οποίο δεν έχει φυσική διέλευση από το μηδέν;

Απάντηση: Ο διακόπτης κυκλώματος υψηλής τάσης έχει σχεδιαστεί κυρίως για συστήματα AC, όπου το ρεύμα διασχίζει φυσικά το μηδέν δύο φορές ανά κύκλο. Τα συστήματα συνεχούς ρεύματος δεν έχουν αυτό το φυσικό μηδέν, καθιστώντας τη διακοπή πολύ πιο δύσκολη. Για σφάλματα DC, ο διακόπτης κυκλώματος πρέπει να εξαναγκάσει ένα μηδενικό ρεύμα. Αυτό επιτυγχάνεται συνήθως σε συστήματα υψηλής τάσης DC (HVDC) που χρησιμοποιούν αποκλειστικό διακόπτη κυκλώματος HVDC, ο οποίος χρησιμοποιεί διαφορετικό μηχανισμό διακοπής, όπως μια υβριδική προσέγγιση που χρησιμοποιεί ηλεκτρονικά ισχύος για να μηδενίσει το ρεύμα, σε συνδυασμό με μηχανικό διακόπτη για την απομόνωση του σφάλματος. Το εργοστάσιό μας κατασκευάζει εξειδικευμένο διακόπτη υψηλής τάσης για εφαρμογές HVDC, οι οποίοι ενσωματώνουν αυτές τις προηγμένες τεχνολογίες.

Ερώτηση 3: Ποια είναι η διαφορά μεταξύ μιας νεκρής δεξαμενής και ενός διακόπτη ενεργού ρεζερβουάρ;

Απάντηση: Σε έναν διακόπτη κυκλώματος νεκρού ρεζερβουάρ, ο διακόπτης στεγάζεται σε ένα γειωμένο μεταλλικό περίβλημα. Αυτό παρέχει ένα σαφές πλεονέκτημα ασφάλειας, καθώς η υψηλή τάση περικλείεται και το περίβλημα βρίσκεται στο δυναμικό γείωσης. Σε έναν διακόπτη ενεργού ρεζερβουάρ, ο διακόπτης βρίσκεται σε υψηλή τάση και η δεξαμενή δεν είναι γειωμένη. Οι διακόπτες νεκρών δεξαμενών είναι συνήθως ευκολότεροι στη συντήρηση και προσφέρουν μεγαλύτερη ευελιξία σχεδιασμού, αλλά είναι βαρύτεροι και ακριβότεροι. Οι διακόπτες ενεργού ρεζερβουάρ είναι ελαφρύτεροι και έχουν μικρότερες διηλεκτρικές απώλειες, καθιστώντας τους πιο αποτελεσματικούς για ορισμένες εφαρμογές. Και τα δύο σχέδια κατασκευάζονται από το εργοστάσιό μας στη Lugao Power Co., Ltd., παρέχοντας στους πελάτες μας τη δυνατότητα επιλογής με βάση τις συγκεκριμένες απαιτήσεις τους.

Ερώτηση 4: Ποιες είναι οι πιθανές περιβαλλοντικές ανησυχίες με τους διακόπτες κυκλώματος SF6 και πώς αντιμετωπίζονται;

Απάντηση: Το SF6 έχει υψηλό δυναμικό υπερθέρμανσης του πλανήτη (GWP), καθιστώντας το ένα ισχυρό αέριο θερμοκηπίου. Η βιομηχανία εργάζεται ενεργά για τη μείωση των εκπομπών SF6 μέσω βελτιωμένης σφράγισης, αυστηρότερων διαδικασιών χειρισμού αερίου και ανάπτυξης εναλλακτικών αερίων. Το εργοστάσιό μας στη Lugao Power Co., Ltd. έχει εφαρμόσει ένα πρόγραμμα για την ελαχιστοποίηση της διαρροής SF6, με ποσοστά μικρότερα από 0,1% ετησίως. Επιπλέον, αναπτύσσουμε ενεργά τον διακόπτη υψηλής τάσης χρησιμοποιώντας οικολογικά αποδοτικές εναλλακτικές λύσεις, όπως το AirPlus (ένα μείγμα αερίων με σημαντικά μειωμένο GWP), για να παρέχουμε στους πελάτες μας μια πιο βιώσιμη λύση. Η μετάβαση σε αυτές τις εναλλακτικές λύσεις αποτελεί βασική προτεραιότητα για τις ερευνητικές και αναπτυξιακές μας προσπάθειες.

Ερώτηση 5: Πώς μπορώ να υπολογίσω την απαιτούμενη ικανότητα διακοπής βραχυκυκλώματος για έναν διακόπτη κυκλώματος στον υποσταθμό μου;

Απάντηση: Η απαιτούμενη ικανότητα διακοπής βραχυκυκλώματος καθορίζεται από το μέγιστο ρεύμα σφάλματος που μπορεί να ρέει στο σημείο εγκατάστασης του διακόπτη. Αυτό απαιτεί μια λεπτομερή μελέτη του συστήματος ισχύος που εξετάζει την αντίσταση πηγής, την αντίσταση του μετασχηματιστή και τη διαμόρφωση του δικτύου. Η μελέτη θα υπολογίσει το συμμετρικό ρεύμα βραχυκυκλώματος (kA) και τον λόγο X/R, που καθορίζει τη συνιστώσα DC του ρεύματος σφάλματος. Το ονομαστικό ρεύμα διακοπής βραχυκυκλώματος του διακόπτη κυκλώματος πρέπει να είναι μεγαλύτερο από αυτό το υπολογιζόμενο ρεύμα και πρέπει να μπορεί να διακόπτει το πλήρες ασύμμετρο ρεύμα σφάλματος. Η ομάδα μηχανικών του εργοστασίου μας μπορεί να βοηθήσει με αυτόν τον υπολογισμό και να παράσχει συμβουλές ειδικών σχετικά με τον κατάλληλο διακόπτη υψηλής τάσης για την εφαρμογή σας.

Συμπέρασμα: Το μέλλον της σχεδίασης διακόπτη κυκλώματος

Ο διακόπτης υψηλής τάσης είναι ένα αριστούργημα μηχανικής που πρέπει να εξισορροπεί συνεχώς τις ανταγωνιστικές απαιτήσεις αξιοπιστίας, απόδοσης και ασφάλειας. Αυτή η ισορροπία επιτυγχάνεται μέσω της προσεκτικής επιλογής υλικού, του μηχανικού σχεδιασμού και της ολοκλήρωσης του συστήματος. Καθώς τα συστήματα ισχύος εξελίσσονται προς μεγαλύτερη πολυπλοκότητα, με περισσότερες ανανεώσιμες πηγές ενέργειας, κατανεμημένη παραγωγή και διασυνδέσεις συνεχούς ρεύματος, οι απαιτήσεις στον διακόπτη κυκλώματος θα αυξηθούν μόνο. Το μέλλον του High Voltage Circuit Breaker έγκειται στην ενσωμάτωση έξυπνων τεχνολογιών, επιτρέποντας συντήρηση βάσει συνθηκών, βελτιστοποίηση απόδοσης σε πραγματικό χρόνο και απρόσκοπτη ενσωμάτωση στο ψηφιακό δίκτυο. Ο ταπεινός διακόπτης που προστατεύει το πλέγμα γίνεται ένας εξελιγμένος, έξυπνος κόμβος.

Lugao Power Co., Ltd. είναι αφιερωμένη στην ηγεσία αυτής της εξέλιξης. Η δέσμευσή μας για έρευνα και ανάπτυξη διασφαλίζει ότι ο διακόπτης κυκλώματος υψηλής τάσης βρίσκεται στην πρώτη γραμμή της τεχνολογίας, προσφέροντας στους πελάτες μας την καλύτερη ισορροπία απόδοσης, αξιοπιστίας και βιωσιμότητας. Σας προσκαλούμε να εξερευνήσετε τη γκάμα των προϊόντων μας και να επικοινωνήσετε με την ομάδα μηχανικών μας για να συζητήσετε τις συγκεκριμένες απαιτήσεις του συστήματος ισχύος σας. Είτε σχεδιάζετε έναν νέο υποσταθμό, είτε αναβαθμίζετε έναν υπάρχοντα είτε επιδιώκετε να βελτιώσετε την απόδοση του δικτύου σας, η ομάδα ειδικών μας είναι έτοιμη να σας βοηθήσει.Επικοινωνήστε με την Lugao Power Co.,Ltd. σήμεραγια να μάθετε περισσότερα σχετικά με την ολοκληρωμένη σειρά λύσεων διακοπτών υψηλής τάσης.
