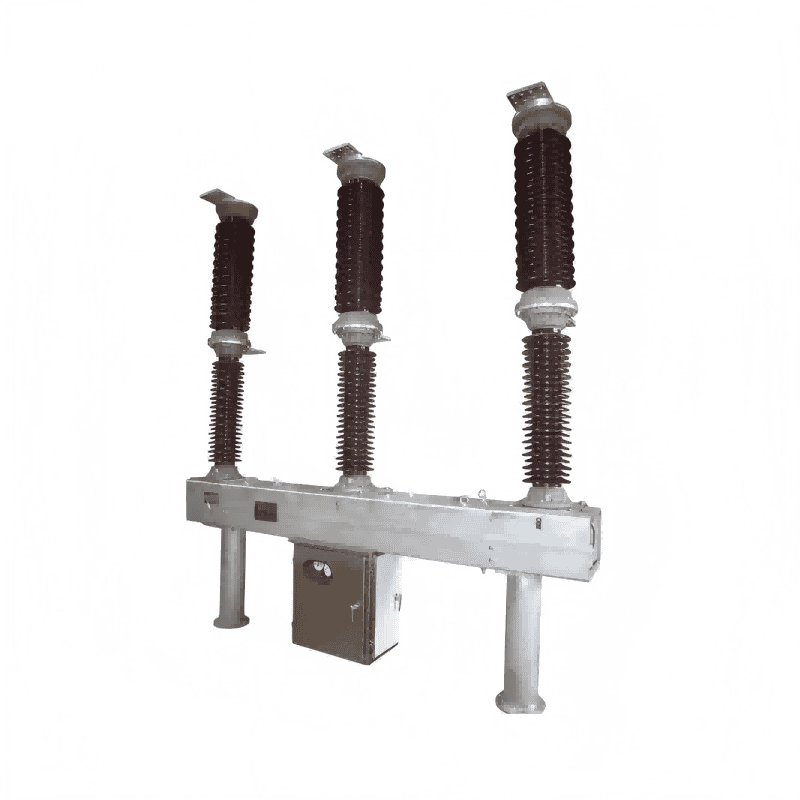

Διακόπτης κυκλώματος αερίου υψηλής τάσης τριπολικό 220kv 330kv sf6

Lugao Power Co., Ltd. διαθέτει ένα εξειδικευμένο συνεργείο αφιερωμένο στην παραγωγή Διακοπτών Κυκλώματος Αερίου High Voltage Three Pole 220kv 330kv sf6. Η τεχνολογία σχεδιασμού του είναι κορυφαία στον κλάδο. Οι διακόπτες προστασίας κυκλώματος SF6 της σειράς LW χρησιμοποιούν θάλαμο πυρόσβεσης τόξου μονής πίεσης και τεχνολογία πυρόσβεσης αυτοενεργοποιημένου τόξου, χρησιμοποιώντας αέριο εξαφθοριούχο θείο τόσο ως μονωτικό όσο και ως μέσο κατάσβεσης τόξου. Ένας ξεχωριστός θάλαμος πυρόσβεσης τόξου δημιουργεί ροή αέρα κατά τη διαδικασία ανοίγματος, ψύχοντας το τόξο και διακόπτοντας το ρεύμα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εισαγωγή Προϊόντος

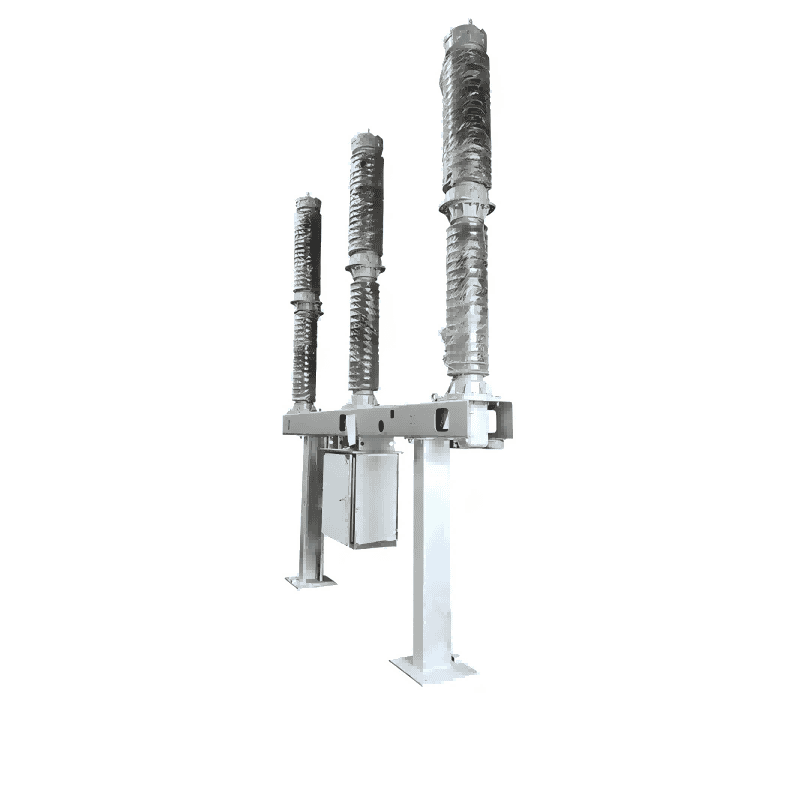

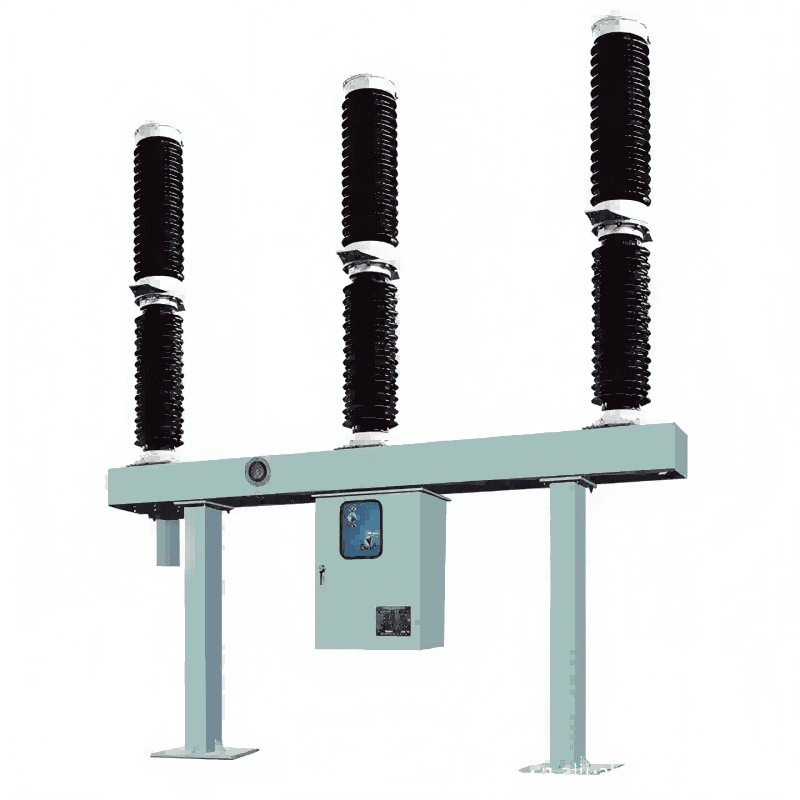

Οι διακόπτες κυκλώματος αερίου High Voltage Three Pole 220kv 330kv sf6 είναι τριπολικοί/μονοπολικοί AC 50Hz/60Hz εξωτερικού εξοπλισμού μετάδοσης και μετασχηματισμού ισχύος υψηλής τάσης που χρησιμοποιούνται για το άνοιγμα ή την απενεργοποίηση ονομαστικού ρεύματος, ρεύματος σφάλματος ή γραμμών μεταγωγής, προστασίας, ελέγχου και διανομής ισχύος. Μπορούν να εκτελέσουν λειτουργίες ανοίγματος, κλεισίματος και γρήγορου αυτόματου επανακλεισίματος. Οι ονομαστικές τάσεις κυμαίνονται από 45kV έως 330kV και το σύστημα πυρήνα αποτελείται από έναν πορσελάνινο δακτύλιο στήριξης, μονάδα πυρόσβεσης τόξου, μηχανισμό λειτουργίας υδραυλικού/ελατηρίου και έξυπνου ελεγκτή πυκνότητας. Ο ανεξάρτητος θάλαμος πυρόσβεσης τόξου δημιουργεί ροή πεπιεσμένου αέρα κατά τη διαδικασία ανοίγματος για την αποτελεσματική ψύξη του τόξου και τη διακοπή του ρεύματος. Ένας πλήρως κλειστός σχεδιασμός κυκλοφορίας αερίου εξασφαλίζει αξιόπιστη λειτουργία σε διάφορα περιβάλλοντα. Διαθέτουν απλή δομή, εύκολη και γρήγορη συντήρηση, χαμηλή κατανάλωση ενέργειας, χαμηλές ενεργειακές απαιτήσεις λειτουργίας, υψηλή αξιοπιστία, εύκολη εγκατάσταση και χαμηλό θόρυβο.

Προσδιορισμός

Τύπος	Εξωτερικός δακτύλιος πορσελάνης
Συχνότητα	50Hz/60Hz
Τάση λειτουργίας συστήματος	132 kV
Ονομαστική τάση	145kV/220kV/330kV
Ακολουθία λειτουργίας	O-0,3s-CO-3min-CO
Αριθμός πηνίων ταξιδιού	2
Αριθμός πηνίων κλεισίματος	1
Αριθμός aux.contacts:	10NO,10NC
Μέσο σβέσης	SF6
Αριθμός διαλειμμάτων ανά φάση	1
Χρόνος που χρειάζεται ο κινητήρας για τη φόρτιση του ελατηρίου πλήρως αποφορτισμένο στη θέση πλήρως φορτισμένη	<30Sc

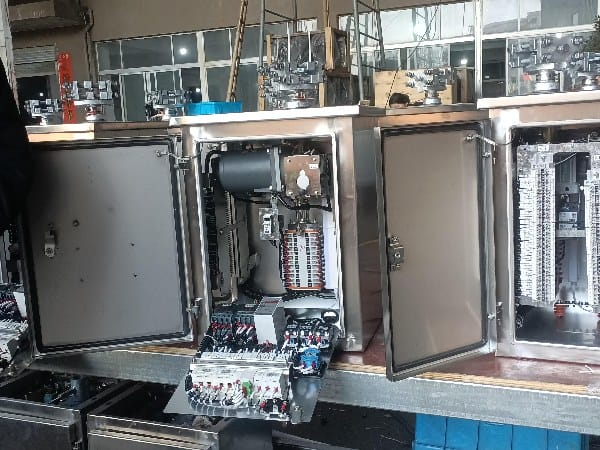

Τύπος μηχανισμού λειτουργίας	Φόρτιση ελατηρίου
Τάση αντοχής ονομαστικής συχνότητας ισχύος (σε υψόμετρο μικρότερο από 1000 m)	325 kV
Ονομαστική αστραπιαία ώθηση αντοχή σε τάση (σε υψόμετρο μικρότερο από 1000 m)	750 kV
Μηχανισμός Λειτουργίας	Μονόπολος, Τριπολικός
Απόσταση ηλικίας ερπυσμού	31mm/kV
Ονομαστικό ρεύμα διακοπής	31,5 kA/3δευτ
Ονομαστικό κανονικό ρεύμα	3150Α
Ονομαστικό ρεύμα βραχυκυκλώματος	κορυφή 80 kA
