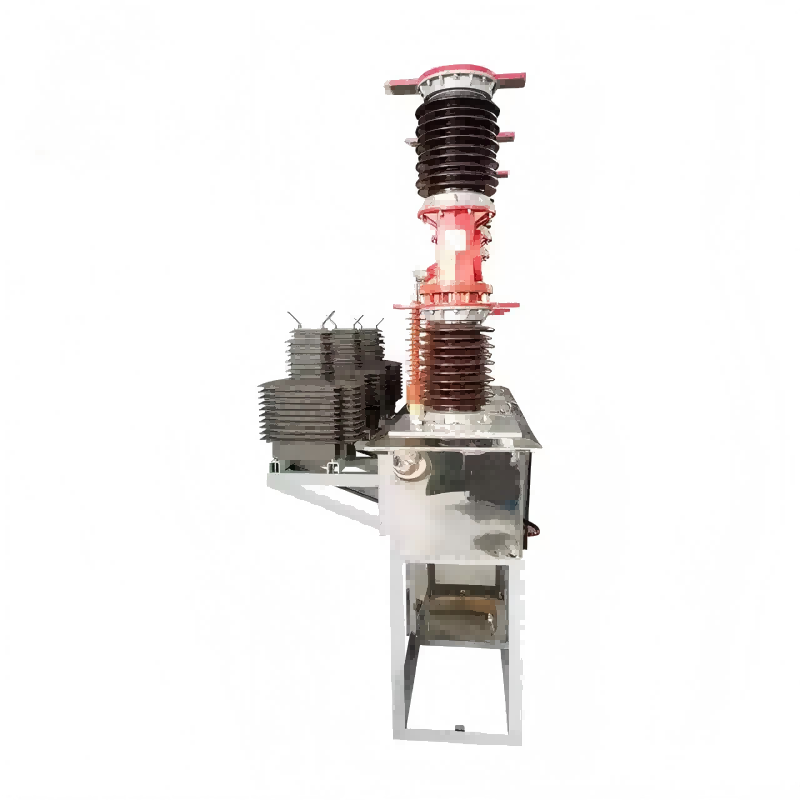

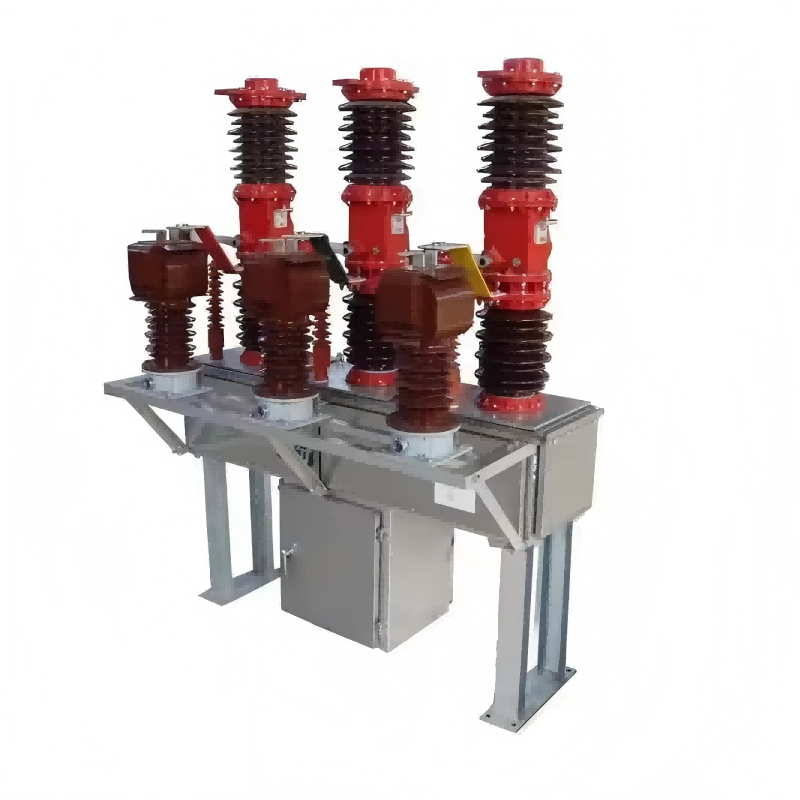

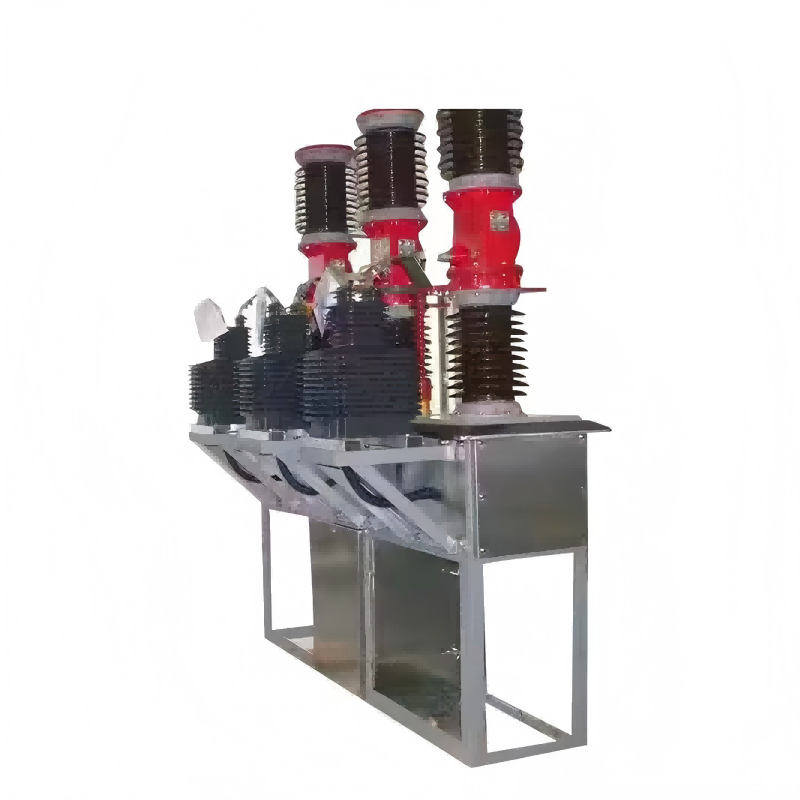

Τριφασικός διακόπτης κενού υψηλής τάσης 35KV 40,5KV με μετασχηματιστή

Ο ανεξάρτητος τριφασικός διακόπτης κενού υψηλής τάσης 35KV 40,5KV της Lugao με μετασχηματιστή είναι κατάλληλος για δίκτυα διανομής ηλεκτρικής ενέργειας εντός των πόλεων, διασφαλίζοντας την ασφαλή λειτουργία του ηλεκτρικού δικτύου και παρέχοντας προστασία από βραχυκύκλωμα. Έχει καλή απόδοση στεγανοποίησης και είναι εύκολο στην εγκατάσταση και τη συντήρηση. Έχει επαινεθεί από πελάτες στο εσωτερικό και στο εξωτερικό.

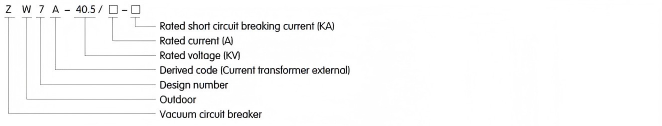

Μοντέλο:ZW7-40.5

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εισαγωγή Προϊόντος

Ο τριφασικός διακόπτης κενού υψηλής τάσης 35KV 40,5KV με μετασχηματιστές έχει σχεδιαστεί για χρήση σε τριφασικά συστήματα ισχύος που λειτουργούν στα 50 Hz και ονομαστική τάση 40,5 kV. Χρησιμοποιούνται για την αποσύνδεση και τη σύνδεση ρεύματος φορτίου, ρεύματος υπερφόρτωσης και ρεύματος βραχυκυκλώματος.

Προσδιορισμός

Οχι.	Περιγραφή			μονάδα	δεδομένα
1	Ονομαστική τάση			KV	40.5
2	Ονομαστικό επίπεδο μόνωσης	Τάση αντοχής συχνότητας ισχύος 1 λεπτό	Ξηρό τεστ	KV	95
		Τάση αντοχής συχνότητας ισχύος 1 λεπτό	Υγρή δοκιμή		80
		Τάση αντοχής σε κεραυνούς (αιχμή)			185
3	Ονομαστικό ρεύμα			A	1250-1600-2500
4	Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος			ΚΑ	20, 25, 31,5
5	Ονομαστική ακολουθία λειτουργίας				O-0,3s-CO- 180s-CO
6	Ονομαστικός κύκλος ρεύματος διακοπής βραχυκυκλώματος			πάλη	12
7	Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (τιμή αιχμής)			ΚΑ	50, 63, 80
8	Ονομαστικό ρεύμα αντοχής κορυφής			ΚΑ	50, 63, 80
9	Ονομαστικό ρεύμα αντοχής βραχυκυκλώματος			ΚΑ	20, 25, 31,5
10	Ονομαστική διάρκεια βραχυκυκλώματος			S	4
11	Απόσταση ανοίγματος επαφής			ΜΜ	22±2
12	Απόσταση ανοίγματος επαφής			ΜΜ	4±1
13	Μέση ταχύτητα ταξιδιού			M/S	1,5±0,2
14	Μέση ταχύτητα κλεισίματος			M/S	0,7±0,2
15	Χρόνος αναπήδησης κλεισίματος επαφών			MS	≤2
16	Διαφορά χρόνου συγχρονισμού τριφασικού κύριου διακόπτη (υπο)διακοπτών			MS	≤2
17	Ώρα κλεισίματος			MS	≤150
18	Ώρα ταξιδιού			MS	≤60
19	Μηχανική διάρκεια ζωής			πάλη	10000
20	Ονομαστική τάση λειτουργίας - Τάση του βοηθητικού κυκλώματος			V	DC110/220 AC110/220
21	Αντίσταση DC κάθε κυκλώματος φάσης (εξαιρουμένου του μετασχηματιστή)			μΩ	≤100
22	Βάρος			KG	800

Κανονικό περιβάλλον λειτουργίας

• Θερμοκρασία αέρα περιβάλλοντος: Ανώτερο όριο +40°C, Κάτω όριο -30°C (Γενικές περιοχές), -40°C (Υψόμετρο σε ψυχρές περιοχές).

• Υψόμετρο: ≤ 1000m (Καθώς αυξάνεται το υψόμετρο, το ονομαστικό επίπεδο μόνωσης αυξάνεται ανάλογα).

• Πίεση ανέμου το βράδυ: Όχι μεγαλύτερη από 700Pa (που ισοδυναμεί με ταχύτητα ανέμου 34 m/s).

• Σεισμική Ένταση: Όχι μεγαλύτερη από 8°C.

• Βαθμός ρύπανσης: Επίπεδο IV.

• Μέγιστη ημερήσια διαφορά θερμοκρασίας: Όχι μεγαλύτερη από 25°C

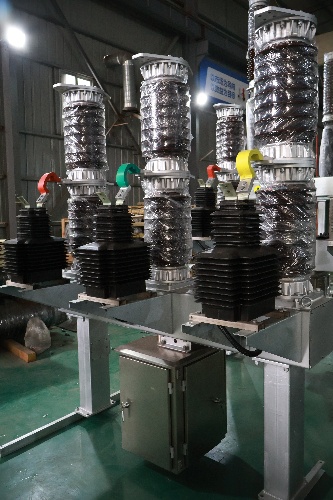

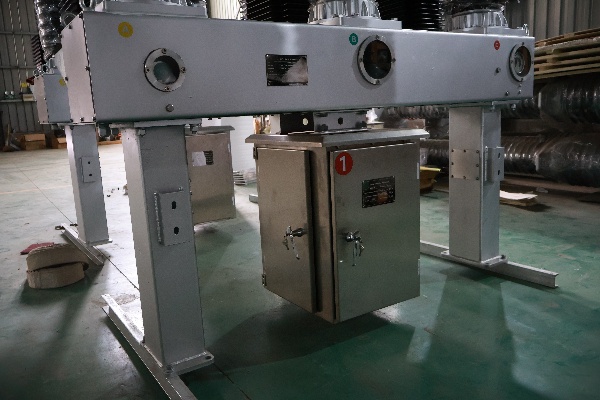

Λεπτομέρειες προϊόντος
